¿Son los remaches semitubulares el elemento de fijación más subestimado en la fabricación moderna?

Se está produciendo un cambio curioso en todos los sectores manufactureros. Después de años de promoción agresiva de remaches ciegos, remaches autoperforantes y uniones adhesivas, muchos ingenieros de producción están regresando silenciosamente a un sujetador que existe desde hace más de un siglo: el remache medio tubular. En Nuote Metals, hemos observado un aumento mensurable en las consultas y pedidos de este tipo de sujetadores durante los últimos 18 meses, particularmente de las industrias automotriz, de muebles y electrónica.

Esta no es una tendencia impulsada por la nostalgia. Los datos sugieren una reevaluación pragmática de lo que realmente funciona en la planta de producción.

Los números detrás del regreso

Según nuestros datos internos de ventas en Nuote Metals, los pedidos deremaches medio tubularesaumentó aproximadamente un 30% en el segundo semestre de 2024 en comparación con el mismo período del año anterior. La mayoría de estos pedidos provinieron de:

• Proveedores de componentes interiores de automóviles
• Fabricantes de muebles y asientos de oficina.
• Líneas de montaje de carcasas de electrodomésticos
• Fabricantes de paneles de control electrónicos.

Un importante proveedor de automóviles reemplazó recientemente los clips de plástico con remaches semitubulares en su línea de ensamblaje de asientos. Su tasa de fracaso reportada cayó del 1,2% al 0,08% por cada 1.000 asambleas.

En otro caso, un fabricante de muebles informó un aumento del 20 % en la producción después de cambiar de conjuntos de tornillos y tuercas a nuestros remaches en sus líneas de armazones de sillas.

¿Por qué ahora? Las ventajas prácticas

El regreso a los remaches semitubulares no está impulsado por campañas de marketing. Está impulsado por tres ventajas mensurables que afectan directamente los resultados de la producción.

Una fuerza de ajuste más baja significa un montaje más rápido

Un remache semitubular requiere aproximadamente una cuarta parte de la fuerza de ajuste en comparación con un remache macizo del mismo diámetro. Esto significa herramientas neumáticas más ligeras, menor fatiga del operador y menos ciclos de mantenimiento de la prensa. Para las líneas automatizadas, esto se traduce en tiempos de ciclo más rápidos.

A diferencia de los tornillos que pueden retroceder ante la vibración, crean una unión permanente. A diferencia de los adhesivos, su rendimiento no se degrada con los cambios de temperatura o humedad. El remachado formado por la cola hueca se expande uniformemente, creando una fuerza de sujeción predecible que permanece constante en miles de ensamblajes.

Capacidad de pivote

Debido a que el hinchamiento del remache se limita únicamente a la cola, los remaches semitubulares se pueden ajustar de forma holgada cuando sea necesario. Esto los hace adecuados para bisagras, mecanismos de plegado y conjuntos giratorios, aplicaciones en las que fallan otros sujetadores permanentes.

Conceptos erróneos comunes que encontramos

A pesar de su larga historia,remaches medio tubularesmuchas veces se malinterpretan. A continuación presentamos tres conceptos erróneos que abordamos periódicamente en Nuote Metals.

Concepto erróneo 1: "Son más débiles que los remaches macizos"

Esto es cierto sólo si se compara el mismo diámetro. Sin embargo, un remache medio tubular retiene entre el 80% y el 95% de la resistencia al corte de un remache sólido y requiere una fuerza significativamente menor para su fijación. Para la mayoría de aplicaciones industriales esta resistencia es más que suficiente. La compensación es favorable: una resistencia ligeramente menor para una instalación dramáticamente más rápida.

Concepto erróneo 2: "Son sólo para materiales blandos"

se utilizan comúnmente en conjuntos de cuero, tela y plástico. Pero también se encuentran en forros de frenos de automóviles, revestimientos de embragues e interiores de aviones. La selección del material (acero, acero inoxidable, latón, cobre o aluminio) determina la resistencia y la idoneidad finales. El tipo de fijación en sí no es el factor limitante.

Concepto erróneo 3: "La instalación requiere equipo costoso"

se pueden fijar con herramientas manuales, remachadoras neumáticas o prensas hidráulicas. Para producción de gran volumen, se encuentran disponibles sistemas de remachado orbital automatizado. La inversión de capital es comparable o inferior a la de otros métodos de fijación automatizados.

Aplicaciones reales de nuestros registros de fábrica

Conjunto de molduras de asientos para automóviles

Un fabricante de asientos para automóviles se acercó a Nuote Metals con un problema recurrente: los clips de plástico utilizados para asegurar el vinilo con respaldo de espuma se rompían durante la instalación y fallaban bajo el ciclo térmico. La tasa de rechazo fue del 1,2%.

Recomendamos remaches semitubulares con cabeza universal de 4 mm en acero cincado. Los remaches se instalaron mediante una prensa neumática, con un tiempo de fraguado de aproximadamente 0,6 segundos por remache. Después de la instalación, los asientos se sometieron a pruebas de ciclos térmicos de -20 °C a 80 °C y a repetidas pruebas de entrada/salida.

La tasa de rechazo cayó al 0,08%. Desde entonces, el fabricante ha convertido todas las líneas de acabado de los asientos a nuestros remaches y ha informado de una reducción del 15 % en el tiempo de instalación por asiento.

Mecanismo de bloqueo de candado industrial

Un fabricante de candados necesitaba un remache para asegurar una placa de bloqueo interna dentro de un cuerpo de zinc fundido. El orificio de paso en el cuerpo era más grande que el vástago del remache y una arandela secundaria agregaba costos y pasos de ensamblaje innecesarios.

Suministramos remaches semitubulares con cabeza de armadura de acero inoxidable 304 con un diámetro de vástago de 4 mm y una longitud de cilindro de 6 mm. La cabeza de la armadura, con un diámetro de 2,2 a 2,8 veces el vástago, cerró el orificio de gran tamaño e impidió la extracción sin necesidad de una arandela separada.

El candado pasó pruebas de 50.000 ciclos sin aflojarse. El cliente eliminó la lavadora secundaria y redujo el tiempo de montaje en 12 segundos por unidad.

Parámetros técnicos: nuestros estándares de fábrica

En Nuote Metals fabricamos remaches según las siguientes especificaciones.

Rango dimensional

Materiales disponibles

Consideraciones de instalación

Preparación del agujero

El diámetro del orificio debe ser entre 0,05 y 0,10 mm mayor que el vástago del remache. Un agujero de gran tamaño da como resultado una formación de clinch desigual. Un agujero de tamaño insuficiente puede dividir la cola hueca.

Herramientas de configuración

Se pueden configurar usando:

• Ajuste manual del martillo (volumen bajo)
• Pistolas remachadoras neumáticas (volumen medio)
• Prensas hidráulicas o neumáticas (alto volumen)
• Sistemas automatizados de remachado orbital (muy alto volumen)

Puntos de control de calidad

• Inspección visual de la formación del clinch.
• Prueba de fuerza de extracción según la especificación de la aplicación
• Monitoreo de consistencia en líneas automatizadas

Remaches semitubulares – Preguntas frecuentes

P1: ¿Cuál es la diferencia entre remaches semitubulares y tubulares completos?

R: La diferencia es la profundidad de la sección hueca. Un remache medio tubular tiene una cavidad hueca que se extiende solo del 30 al 50% de la longitud del vástago desde el extremo de la cola. Un remache tubular completo es hueco en todo el vástago. Ofrecen una mayor resistencia al corte (80–95 % del sólido) y al mismo tiempo reducen la fuerza de fraguado en aproximadamente un 70 %. Los remaches tubulares completos proporcionan sólo entre el 50% y el 70% de la resistencia del remache sólido. Para aplicaciones que requieren capacidad de carga con ensamblaje de alta velocidad, como forros de frenos de automóviles o marcos de muebles, los remaches semitubulares son la opción correcta.

P2: ¿Se pueden utilizar como puntos de pivote o para uniones sueltas?

Sí. se pueden sujetar de forma holgada según la aplicación. Dado que el hinchamiento del remache está sólo en la cola, pueden funcionar como puntos de pivote donde se prefiere el movimiento. Esto los hace ideales para bisagras, mecanismos plegables y conjuntos giratorios. Las aplicaciones incluyen pivotes de muebles, conexiones de terminales eléctricos y conexiones mecánicas. La presión de ajuste se puede controlar para lograr la estanqueidad deseada.

P3: ¿Cómo garantiza Nuote Metals una calidad constante en grandes series de producción?

R: En Nuote Metals, el control de calidad comienza en la etapa de materia prima. Cada lote es rastreable hasta el certificado de la fábrica. Durante la producción, realizamos inspecciones dimensionales a intervalos establecidos, normalmente 10 muestras por cada 1000 piezas. Medimos el diámetro del vástago, la longitud del cañón, el diámetro de la cabeza y la profundidad del hueco. La inspección final incluye pruebas de formación de clinch en muestras representativas. También proporcionamos documentación completa, incluidos informes de inspección, certificados de fábrica y declaraciones RoHS, con cada envío.

Un retorno medido a la tecnología probada

Remaches medio tubularesno son una solución nueva. Son una solución probada que ofrece ventajas mensurables sobre muchas alternativas para determinadas aplicaciones. La tendencia actual hacia su mayor uso parece estar impulsada por consideraciones prácticas: menor fuerza de fraguado, calidad constante de las juntas e idoneidad para aplicaciones estructurales y de pivote.

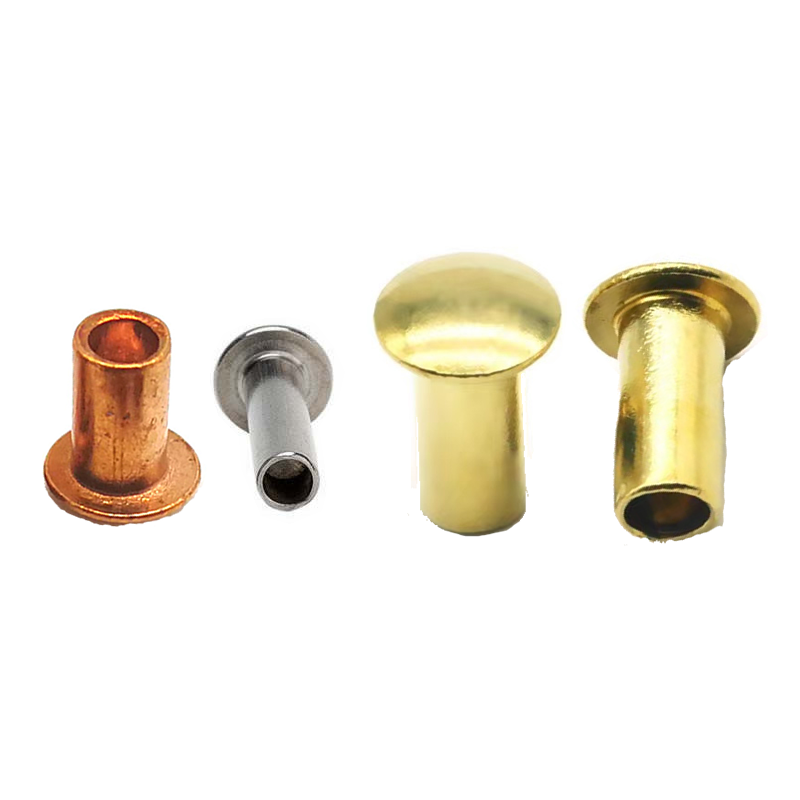

En Nuote Metals, seguimos fabricándolos en acero, acero inoxidable, latón, cobre y aluminio, con estilos de cabeza que incluyen plana, redonda, avellanada, truss, universal y pan. Nuestra certificación ISO 9001:2015 garantiza la trazabilidad y la consistencia de la calidad.

El elemento de fijación que ha servido a la industria manufacturera durante más de un siglo sigue siendo una opción relevante en el montaje moderno.
