Remaches medio tubulares

Remaches medio tubularesson los que usted especifica cuando necesita la resistencia de un remache sólido pero su línea de producción no puede permitirse las prensas pesadas, los ciclos lentos y las altas fuerzas de ajuste que exigen los remaches sólidos. El diseño semitubular (una cavidad poco profunda en el extremo de la cola, normalmente entre el 45% y el 55% de la longitud del cañón) significa que sólo la pared delgada de la sección hueca rueda hacia afuera durante la instalación. El resultado: montaje más rápido, herramientas más ligeras y un cierre consistente en todo momento.

Cuando su línea de montaje funciona a gran velocidad y sus uniones aún necesitan aguantar, los remaches semitubulares funcionan.

Semitubular versus sólido versus tubular completo: elección del diseño correcto

La característica definitoria de un remache semitubular es la cavidad poco profunda en el extremo de la cola, normalmente entre el 45% y el 55% de la longitud del cilindro. Durante la instalación, sólo la pared delgada de esta sección hueca rueda hacia afuera para formar el remachado. Esto es fundamentalmente diferente de un remache macizo (completamente macizo) y un remache tubular completo (completamente hueco).

Para la mayoría de las aplicaciones industriales, de muebles, automotrices y de ferretería, el remache semitubular ofrece el mejor equilibrio entre resistencia y eficiencia de producción.

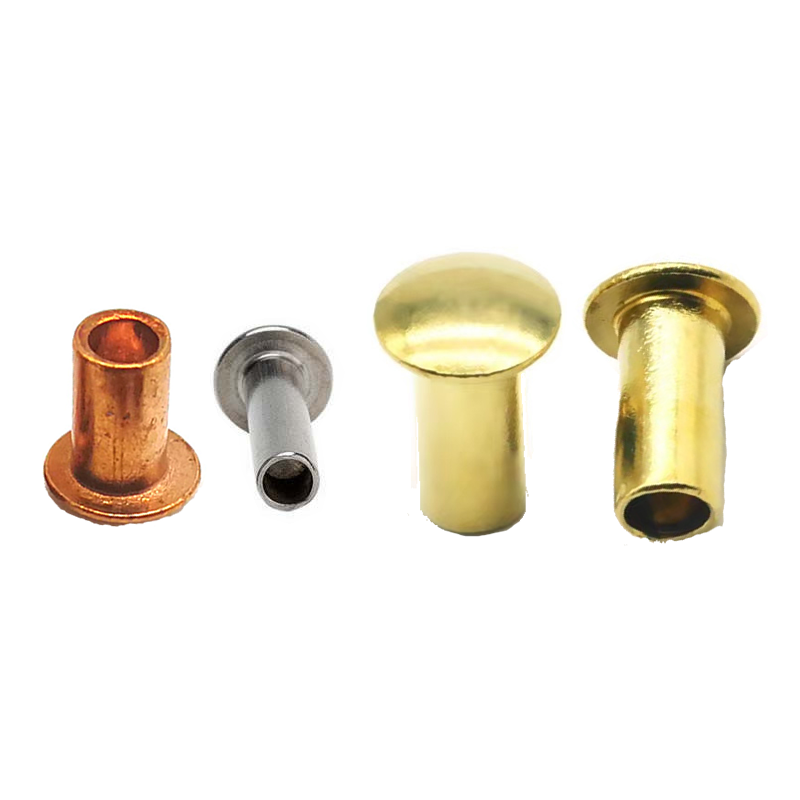

Materiales y estilos de cabeza: lo que ofrecemos

Están disponibles en cinco familias de materiales y ocho estilos de cabeza para satisfacer los requisitos de su aplicación.

Estilos de cabeza disponibles:

Acabados: Cincado, óxido negro, pasivado, lacado, niquelado, envejecido, anodizado, liso – según material.

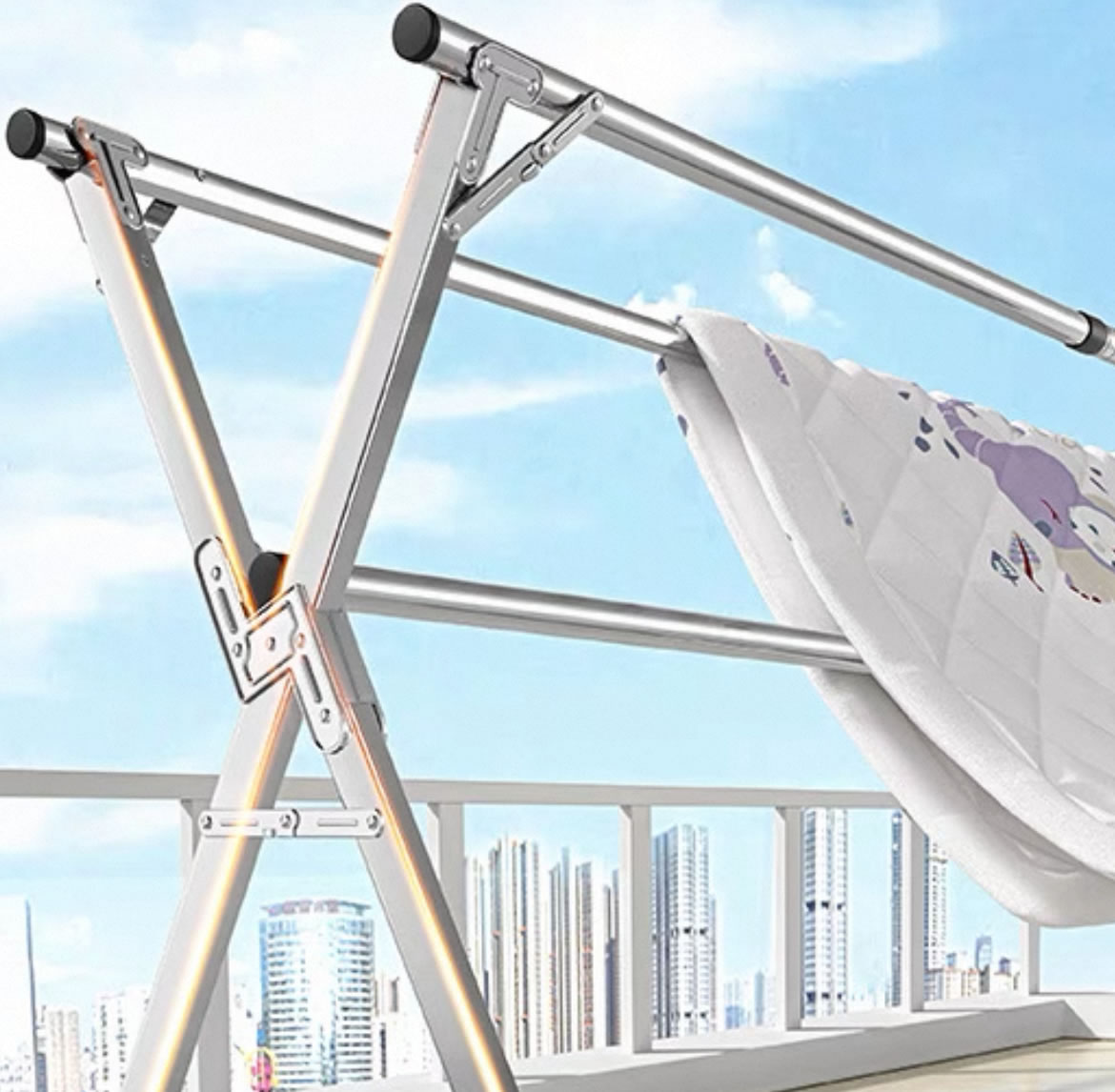

Una aplicación real: tendedero de aluminio para ropa

Un fabricante de tendederos portátiles estaba utilizando remaches de aluminio para ensamblar las uniones de bisagras de tijera en sus tendederos plegables. Los remaches existentes eran de aluminio macizo y funcionaban, pero la línea de montaje era más lenta de lo que quería el cliente. La alta fuerza de ajuste requería una configuración cuidadosa de la prensa, y cualquier desalineación causaba que el delgado tubo de aluminio se distorsionara. El cliente quería un montaje más rápido sin sacrificar la resistencia de las juntas.

Analizamos el modo de falla: los remaches macizos estaban sobreespecificados para esta aplicación. La carga sobre las uniones de las bisagras era moderada (unos pocos kilogramos de ropa mojada) y el riesgo de deformación era alto porque el tubo era delgado. La solución fue un diseño semitubular que reduciría la fuerza de fraguado y al mismo tiempo proporcionaría resistencia más que suficiente.

Nuote Metals suministró remaches semitubulares semitubulares de aluminio: vástago de 4,0 mm, cabeza redonda de 7,0 mm, longitud de cilindro de 10,0 mm, acabado liso. La cavidad semitubular redujo la fuerza de fraguado en más del 60%, eliminando la distorsión del tubo. El material de aluminio hacía juego con el marco del bastidor. La cabeza redonda proporcionaba una apariencia limpia y consistente.

El cliente probó 1000 remaches en 500 bastidores. Después de 10.000 ciclos de plegado con una carga de 15 kg, sin deformación ni aflojamiento. La velocidad de ensamblaje aumentó en un 35 % y las tasas de rechazo cayeron a casi cero. Actualmente piden remaches semitubulares en lotes de 300.000 piezas al año.

Cómo se especifican los remaches: qué necesitamos de usted

Se fabrican a medida según sus requisitos exactos. Esto es lo que necesitamos para cumplir con sus especificaciones correctas.

Las dimensiones que necesitamos:

• Diámetro del vástago: 1,5 mm a 8,0 mm
• Longitud del cañón: medida desde la parte inferior de la cabeza hasta el final del vástago. Calculamos esto a partir del espesor de la pila de material.

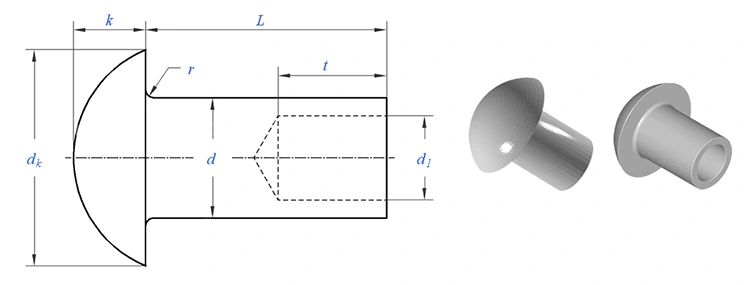

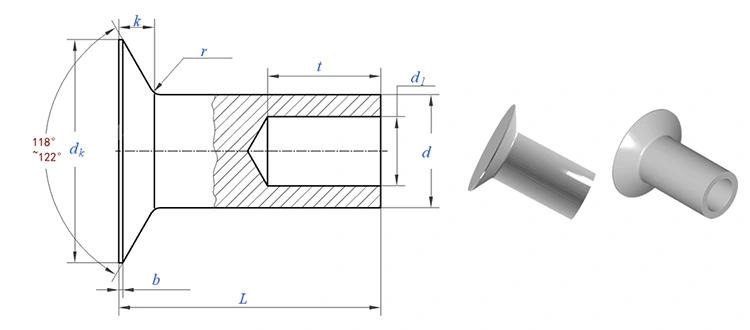

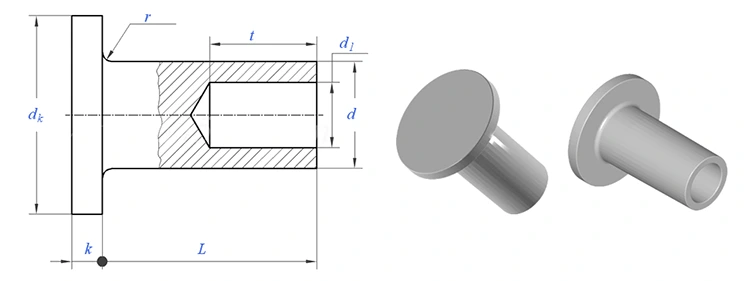

• Estilo de cabeza: redonda, plana, ovalada, truss, pan, universal, tipo hongo o avellanada
• Diámetro de la cabeza: adaptado a los requisitos de su superficie de apoyo

Las elecciones que haces:

• Material: acero, acero inoxidable, latón, cobre o aluminio.
• Diseño: macizo o semitubular
• Acabado: zinc, pasivado, lacado, níquel, anodizado, antiguo, etc.

Si no está seguro de la longitud del cañón o del diámetro de la cabeza:Envíenos el espesor de su pila de material o una pieza de muestra. Recomendaremos las dimensiones óptimas. No cobramos por asesoramiento de ingeniería.

Plazo de entrega de la muestra:De 5 a 10 días para especificaciones estándar. Herramientas personalizadas: 15 a 20 días.

Desde la materia prima hasta el remache terminado: nuestro flujo de trabajo de producción

Los remaches semitubulares se forman mediante estampación en frío, un proceso que da forma al metal a temperatura ambiente utilizando prensas de alta velocidad y troqueles de precisión. Así es como lo hacemos, paso a paso.

Adquisición de materiales– Compramos alambre certificado de fábricas aprobadas. Cada bobina viene con un certificado de prueba de fábrica y un número de calor para una trazabilidad completa. No aceptamos bobinas sin la documentación adecuada.

Inspección de material entrante– Se comprueba el diámetro de cada bobina (micrómetro láser, ±0,02 mm) y la dureza (probador Rockwell). Para acero, necesitamos HRB 70–85. El espectrómetro verifica la composición del material. Cualquier bobina que no cumpla con las especificaciones se rechaza antes de que llegue al piso de producción.

Rumbo en frío– El cable se introduce en un cabezal frío de múltiples estaciones. En una única secuencia continua:

• El alambre se estira al diámetro exacto del vástago.
• Corte a una longitud precisa en blanco
• El primer golpe cuadra el espacio en blanco
• El segundo golpe forma la cabeza (cualquiera de los ocho estilos de cabeza)
• El tercer golpe extruye la cavidad semihueca a una profundidad del 45 al 55 %.

Enchapado o Recubrimiento– Se aplican zinc, pasivación, laca, níquel, anodizado u otros acabados según lo especificado. El espesor del revestimiento se verifica mediante XRF.

Inspección final– Clasificación 100% óptica para dimensiones críticas. Muestra AQL verificada manualmente. Informe dimensional y certificado emitido con cada lote.

Qué hace que el cabezal en frío funcione para remaches semitubulares:

• La profundidad de la cavidad debe ser precisa: demasiado pequeña y la fuerza de fraguado sigue siendo alta; demasiado profundo y el agarre es débil.
• El tratamiento en frío endurece el material, aumentando la dureza de la superficie entre un 15% y un 20% sin tratamiento térmico.
• La coherencia forma parte del proceso: cada remache coincide con el primero.

Control de calidad: qué comprobamos y por qué es importante

Nuestro proceso de inspección:

• Alambre entrante: diámetro y dureza verificados antes de que comience la producción. El espectrómetro verifica la composición del material.
• Primer artículo: 10 remaches medidos en un comparador óptico. Todas las dimensiones verificadas: vástago, cabeza, longitud del cañón, profundidad de la cavidad.
• En proceso: 5 remaches cada 500 piezas. Dimensiones críticas comprobadas con calibradores digitales. Cualquier deriva detiene la prensa.
• Prueba de fraguado: cada 2000 piezas, colocar en material de muestra. Se inspecciona el remachado en busca de simetría, estanqueidad y grietas.
• Clasificación final – inspección 100% óptica. Muestra AQL verificada manualmente.

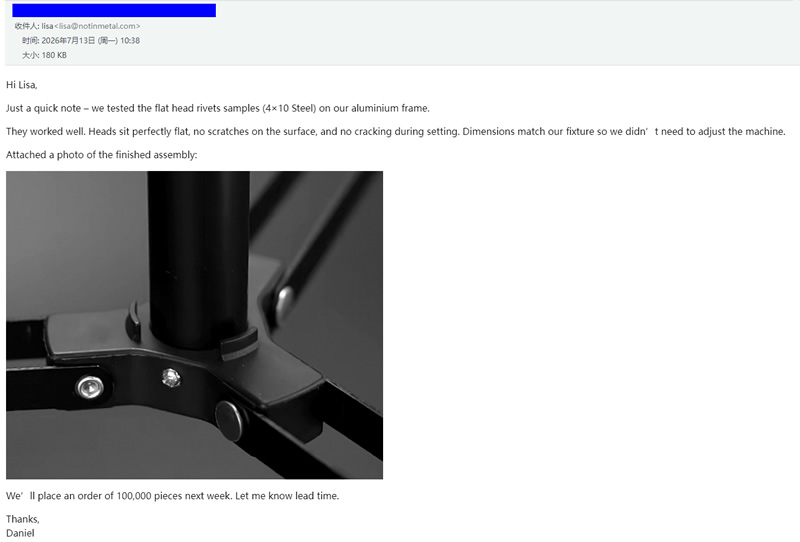

Lo que dicen nuestros clientes: comentarios reales

No sólo afirmamos calidad: dejamos que nuestros clientes hablen por nosotros. Las imágenes de arriba muestran comentarios reales de clientes que han utilizado nuestros remaches semitubulares en sus líneas de producción. Desde fabricantes de muebles hasta ensambladores de productos electrónicos, comparten sus experiencias con la calidad de nuestros productos, la confiabilidad de la entrega y el soporte técnico.

Su pedido – Lo que le enviamos

Cuando llegan sus remaches, recibe más que solo el producto. Incluimos un registro completo de lo que se hizo y cómo se verificó.

Qué encontrarás en la caja:

• Remaches en bolsas de polietileno selladas: etiquetados con número de pieza, número de lote y cantidad. Sin piezas sueltas, sin conjeturas.
• Certificado de material: composición química y propiedades de tracción de la bobina original. Trazable al número de calor.
• Hoja de inspección: medidas reales de 10 remaches de su lote. Registramos el diámetro del vástago, el diámetro de la cabeza, la altura de la cabeza, la longitud del cañón y la profundidad de la cavidad.
• Certificado de acabado – Para remaches chapados, verificación de espesor XRF.
• Documento de conformidad: firmado por nuestro gerente de control de calidad, con un número de lote único para su trazabilidad.
• Conservamos copias durante cinco años, pero le recomendamos que conserve también la suya.

Certificado para:ISO 9001:2015, RoHS, ALCANCE

Tres preguntas que respondemos con frecuencia

P1: Estoy usando remaches semitubulares y siguen agrietándose durante el fraguado. ¿Qué está causando esto y cómo puedo solucionarlo?

R: El agrietamiento durante el fraguado es uno de los problemas más comunes de los que escuchamos. Estas son las causas y soluciones más probables:

Causa 1: Material incorrecto para la aplicación. El acero inoxidable se endurece rápidamente y es más propenso a agrietarse que el acero o el latón. Si estas usandoremaches semitubulares inoxidablesy experimenta grietas, considere cambiar a acero o latón con bajo contenido de carbono: son más tolerantes durante el fraguado.

Causa 2: La profundidad de la cavidad es demasiado profunda. Si la cavidad excede el 55% de la longitud del cañón, el espesor de pared restante es demasiado delgado para soportar la acción de rodadura. La solución es simple: podemos ajustar la profundidad de la cavidad entre un 45% y un 50% de la longitud del cañón. Envíenos su remache actual y mediremos la profundidad de la cavidad.

Causa 3: La fuerza de ajuste es demasiado alta. Los remaches semitubulares solo necesitan entre un 25 y un 30 % de la fuerza necesaria para los remaches macizos. Si su prensa está demasiado alta, la pared hueca se agrietará en lugar de rodar suavemente. Reduzca la fuerza de fraguado en un 30% y pruebe nuevamente.

Causa 4: El espesor de la pila de material es incorrecto. Si la longitud del cañón es demasiado corta, la sección hueca toca fondo antes de que el clinch esté completamente formado. La longitud del cilindro debe ser entre 1,5 y 2,0 mm más larga que el espesor total de la pila de material. Mida el espesor de su pila y envíenosla; verificaremos la longitud del cañón.

Si nada de esto resuelve el problema, envíenos una muestra de sus remaches agrietados y su pila de materiales. Analizaremos el fallo y recomendaremos una solución específica, sin coste alguno.

P2: ¿Puedo usarlos en aplicaciones al aire libre?

R: Sí, con el material y acabado adecuados. Para aplicaciones en exteriores, recomendamos:

Acero inoxidable (304 o 316) con acabado pasivado para resistencia permanente a la corrosión.

Acero galvanizado con cromado amarillo para 96 ​​horas de resistencia a la niebla salina (apto para uso en exteriores protegidos)

Aluminio con acabado anodizado para montajes ligeros en exteriores.

P3: ¿Cómo selecciono la longitud correcta del cilindro para un remache medio tubular?

R: Seleccione una longitud de cilindro aproximadamente entre 1,5 y 2,0 mm más larga que el espesor total de la pila de material. Por ejemplo, si va a unir dos láminas de 2 mm (4 mm en total), elija una longitud de cilindro de 5,5 a 6,0 mm. Esta longitud adicional proporciona suficiente material para que la sección hueca ruede hacia afuera y forme un cierre seguro sin tocar fondo. Si el cañón es demasiado corto, el clinch será débil. Demasiado tiempo y el cañón puede arrugarse. Envíenos el espesor de la pila de material y le recomendaremos la longitud exacta.
