¿Son los remaches tubulares DIN 7340 la solución de precisión para sus necesidades de ensamblaje liviano?

Cuando un ingeniero alemán busca unremache tubular, es probable que especifiquen DIN 7340. Esta norma ha sido la columna vertebral de la fabricación de remaches huecos de precisión en Europa durante décadas. En Nuote Metals producimosRemaches DIN 7340para clientes que exigen dimensiones exactas, espesor de pared constante y rendimiento confiable.

Esta guía explica lo que realmente especifica DIN 7340, cómo leer una designación DIN 7340 y dónde estos remaches superan a las alternativas genéricas.

¿Qué es exactamente DIN 7340?

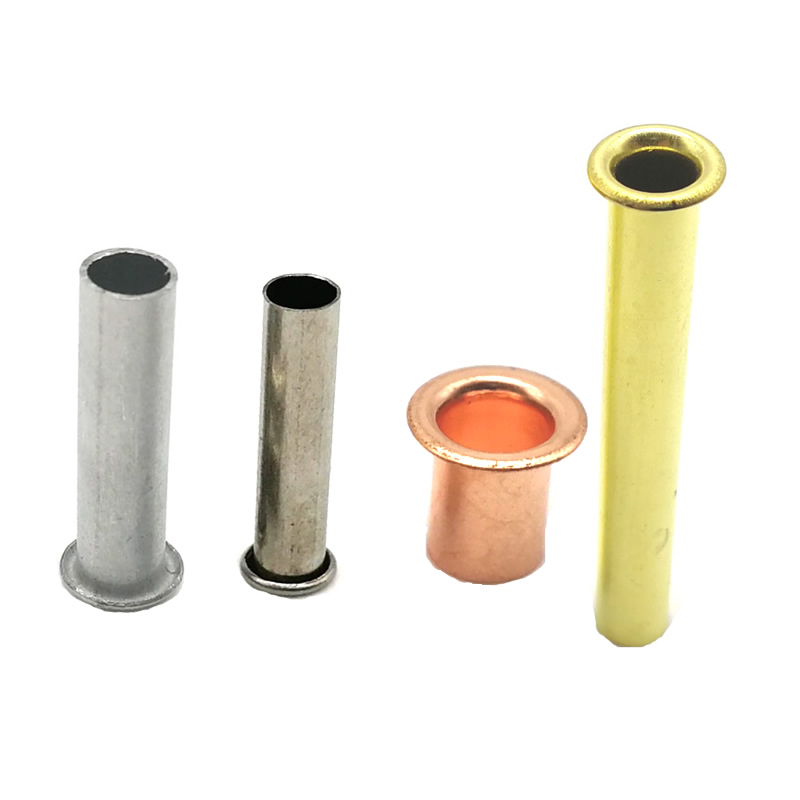

DIN 7340 es una norma industrial alemana que especifica remaches tubulares cortados a partir de tubos trefilados sin costura. La norma cubre diámetros nominales de 1 mm a 10 mm y define dos formas de cabeza: Forma A (cabeza plana/pan) y Forma B (cabeza redonda moleteada). La versión actual es DIN 7340:2011-03.

La distinción clave entre los remaches tubulares DIN 7340 y otros remaches huecos es el proceso de fabricación. A diferencia de los remaches huecos producidos por embutición profunda (que crea una forma de copa),Remaches DIN 7340están hechos de tubos de precisión trefilados sin costuras. Esto garantiza que tanto el diámetro interior como el exterior sean perfectamente cilíndricos con un espesor de pared constante.

Cómo leer una designación DIN 7340

El estándar especifica una convención de nomenclatura clara. Cada parámetro está incluido en el número de pieza:

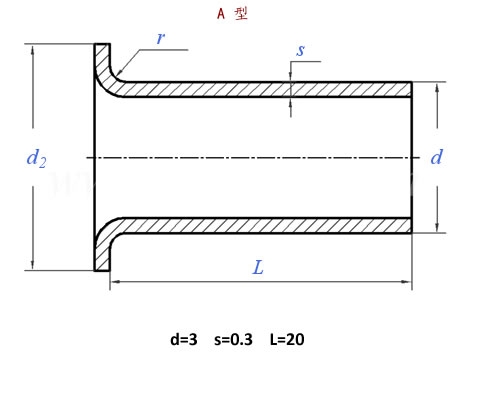

RN A 3 x 0,3 x 20 DIN 7340 Cu

Este sistema de nombres significa que no hay ambigüedad. Un comprador en Alemania y un fabricante en China hacen referencia exactamente al mismo remache.

Aplicaciones comunes para remaches tubulares DIN 7340

PorqueRemaches DIN 7340se fabrican a partir de tubos de precisión con un espesor de pared constante y son adecuados para aplicaciones en las que es importante un orificio interno limpio.

Pasamuros eléctricos y ensamblaje de PCB

El centro hueco de un remache tubular DIN 7340 permite el paso de los cables. Esto es valioso para puntos de puesta a tierra de PCB, conexiones de terminales y aplicaciones de alimentación eléctrica donde el espacio es limitado. Los remaches DIN 7340 de latón estañado son particularmente comunes para conexiones soldables.

Artículos de cuero, bolsos y calzado

Las industrias de la moda y del cuero dependen en gran medida de los remaches DIN 7340 para orificios para cinturones, refuerzos de bolsos, ojales para zapatos y fijaciones de correas. La baja fuerza de fijación necesaria para los remaches tubulares evita daños a materiales blandos como el cuero y la tela.

Componentes automotrices y aeroespaciales

Los remaches DIN 7340 se utilizan en interiores de automóviles, conjuntos de conductos HVAC, accesorios de iluminación y aplicaciones aeroespaciales no estructurales donde la reducción de peso y la resistencia a la corrosión son prioridades.

Aplicaciones industriales y de maquinaria

Peldaños de escaleras, gabinetes electrónicos, aletas de intercambiadores de calor y marcos de muebles son ejemplos en los que los remaches tubulares DIN 7340 proporcionan una unión permanente rentable.

Opciones y selección de materiales

DIN 7340 permite múltiples materiales base. La siguiente tabla resume las opciones comunes y sus aplicaciones más adecuadas.

Los remaches fabricados a partir de tubos estirados que cumplen con la norma DIN 7340 ofrecen una ventaja sobre los remaches huecos embutidos: la forma cilíndrica garantiza un espesor de pared uniforme, lo que se traduce en una formación de rollo predecible durante la instalación.

Especificaciones dimensionales: Forma A frente a Forma B

Forma A (plana/cabeza panorámica)

La forma A presenta una cabeza plana con un perfil bajo. Es la configuración más común para fijación de uso general donde es aceptable un acabado al ras o de perfil bajo.

Dimensiones de ejemplo para la Forma A (cabeza plana):

Las tolerancias de la forma A generalmente siguen ±0,05 mm para el diámetro del vástago y ±0,10 mm para el diámetro de la cabeza.

Forma B (redonda moleteada/cabeza laminada)

La forma B presenta un perfil de cabeza redondeado. El borde enrollado proporciona una apariencia acabada y, a menudo, se elige para aplicaciones visibles o cuando se requiere un acabado más decorativo.

Por ejemplo, en un listado del catálogo de Würth se muestra un remache de acero de forma B con revestimiento de zinc: d1 = 8 mm, diámetro de la cabeza = 12 mm, altura de la cabeza = 1,4 mm, longitud = 8 mm, peso = 1.500 g.

La forma B también puede incluir moleteado en la cabeza para mejorar el agarre en determinadas aplicaciones, aunque esto varía según el fabricante.

Instalación: qué funciona con los remaches DIN 7340

Colocar correctamente un remache tubular requiere atención a tres variables: tamaño del orificio, longitud del remache y herramientas.

Tamaño del agujero

El agujero debe tener el tamaño correcto. Se recomienda un espacio libre no superior a +0,10 mm sobre el diámetro exterior (d1). Si el orificio es demasiado grande, el tubo se doblará internamente antes de que se forme la cabeza. Si el agujero está demasiado apretado, la pared delgada puede romperse.

Cálculo de la longitud del remache

Para un remachado estándar, la longitud de remache requerida es:

Espesor total del material + (0,5 a 0,7) × d1

Ejemplo: unir dos láminas de 2,0 mm de espesor total con un remache de 3 mm de diámetro:

Longitud = 2,0 + (0,6 × 3,0) = 3,8 mm.

Usar demasiada longitud conduce a un cierre inestable y desordenado. Usar muy poco significa que el rizo no se puede formar correctamente.

Estampación

Utilice siempre un punzón abocardador de acero endurecido y pulido. La matriz de remachado debe diseñarse para ensanchar gradualmente el eje del remache para evitar que se pandee. Darle forma al troquel con un ensanchamiento gradual en lugar de un hombro afilado produce un giro uniforme de 360°.

Calidad y Certificaciones

DIN 7340 es mantenido por el DIN Standards Committee Fasteners (FMV). El estándar se revisa y actualiza periódicamente, siendo la versión 2011 la versión actual.

Nuote Metals fabricaRemaches DIN 7340en acero, acero inoxidable, cobre, aluminio y latón, con acabados que incluyen liso, niquelado y estañado. Los tamaños se pueden personalizar según los dibujos del cliente. La empresa opera con la certificación ISO 9001:2015, con una inspección de control de calidad del 100 % antes del envío. Hay muestras gratuitas disponibles para tamaños en existencia, con MOQ de 20.000 piezas para pedidos estándar.

Los remaches que cumplen con DIN 7340 se fabrican a partir de tubos trefilados sin costura, lo que proporciona un espesor de pared más consistente en comparación con las alternativas embutidas profundas. Esto es relevante para aplicaciones donde el orificio interno debe permanecer limpio para el paso del alambre o donde la formación uniforme del rollo es crítica.

Primeros pasos con los remaches DIN 7340

Si actualmente especificaRemaches DIN 7340o está considerando cambiar a un remache tubular estandarizado para su ensamblaje, el camino más rápido es solicitar muestras.

Proporcione el espesor total de la pila de material, el diámetro del vástago deseado (d1) y el material preferido. Nuote Metals calculará la longitud recomendada y le enviará muestras para que las pruebe.
