DIN 7340 Remaches

Nuote Metals es un fabricante con sede en China deRemaches DIN 7340, produciendo variantes de Forma A (cabeza plana) y Forma B (cabeza redonda). Con más de 10 años de experiencia en la producción de remaches tubulares, entendemos la precisión dimensional que exige esta norma. Disponibles en acero al carbono, acero inoxidable, latón, cobre y aluminio, con diámetros desde 1 mm hasta 10 mm. Certificado ISO 9001. Muestras gratuitas disponibles. Contáctenos hoy.

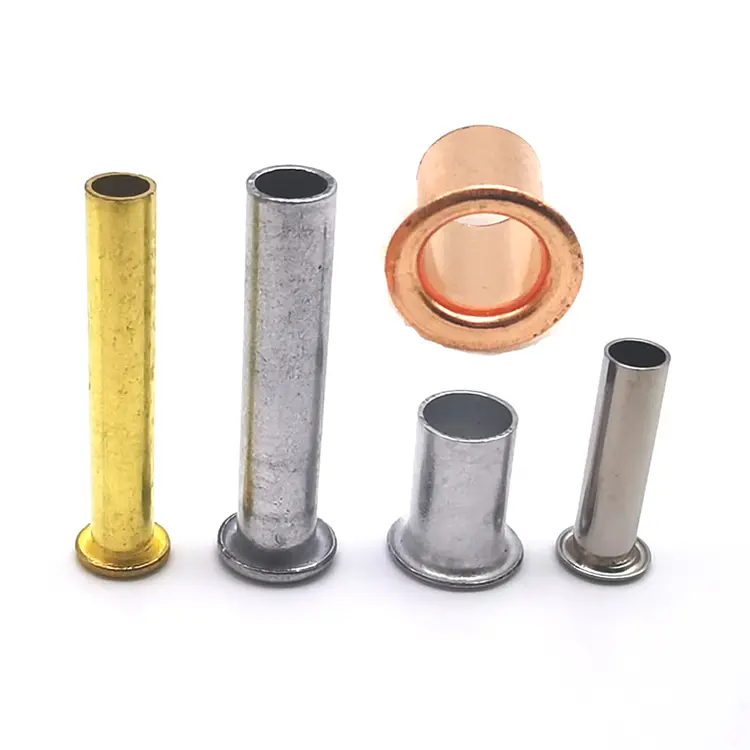

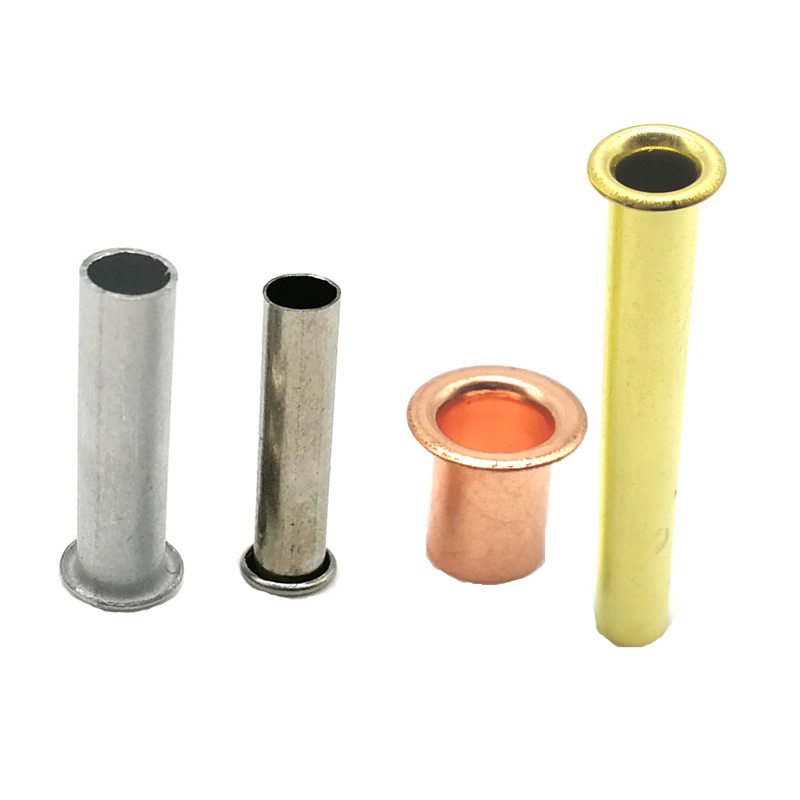

¿Qué son los remaches DIN 7340?

Son remaches tubulares (huecos) fabricados cortando tramos de tubos metálicos y luego formando una cabeza en un extremo. A diferencia de los remaches huecos embutidos, que tienen un contorno interno cónico, los remaches tubulares DIN 7340 tienen un contorno interior y exterior cilíndrico, una distinción clave que afecta a su ajuste y rendimiento en el montaje.

La norma, mantenida por el Comité Alemán de Normas de Elementos de Fijación (FMV), especifica dimensiones, masas y condiciones técnicas de entrega para dos formas de cabeza distintas:

La versión actual esDIN 7340:2011-03,que reemplaza la edición de 1993.

Cómo leer la designación de un remache DIN 7340

Una designación completa de remaches DIN 7340 sigue un formato específico que codifica todas las dimensiones críticas. A continuación se muestra un ejemplo del estándar:

RN A 3 × 0,3 × 20 DIN 7340 Cu

Esta convención de nomenclatura garantiza que cada remache DIN 7340 esté completamente especificado y sea rastreable según el estándar.

Materiales y Acabados para Ellos

Los remaches DIN 7340 se pueden fabricar a partir de múltiples materiales. Nuote Metals ofrece las siguientes opciones:

Acabados estándar:Galvanizado, niquelado, pasivado, lacado, antiguo, liso.

DIN 7340 no limita los materiales a estas opciones: el estándar admite acero, acero inoxidable, cobre, latón y aluminio.

Rango dimensional: qué cubre DIN 7340

La norma cubre remaches DIN 7340 con diámetros nominales de 1 mm a 10 mm. El espesor y la longitud de la pared se especifican por aplicación.

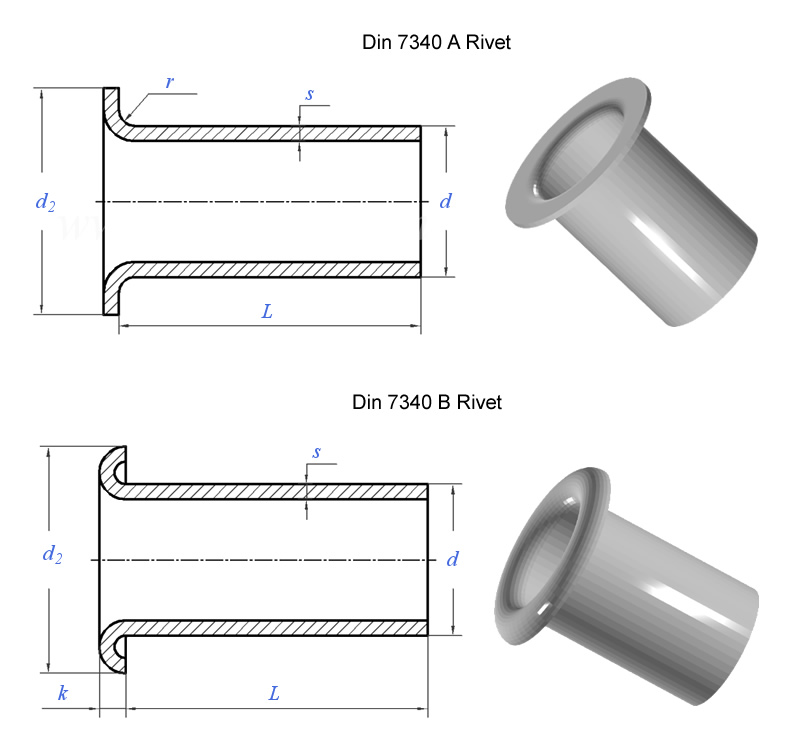

Forma A (cabeza plana): dimensiones típicas

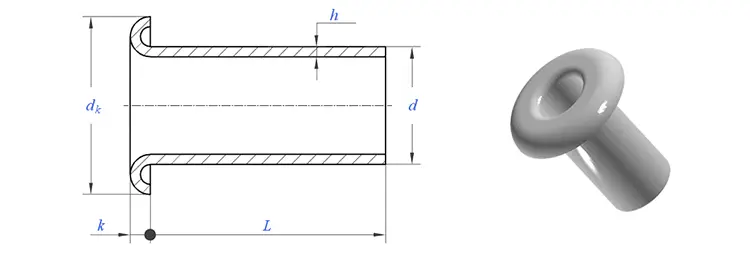

Forma B (cabeza redonda): dimensiones típicas

Longitudes y espesores de pared personalizados están disponibles a pedido.Nuote Metals puede producir remaches DIN 7340 según sus especificaciones exactas.

DIN 7340 frente a remaches huecos embutidos: la diferencia

Esta distinción importa. Se corta un remache DIN 7340 a partir de un tubo; los contornos interior y exterior son cilíndricos. Un remache hueco embutido (a menudo llamado ojal) comienza como una lámina de metal y progresivamente va adquiriendo forma, lo que da como resultado un contorno interno cónico.

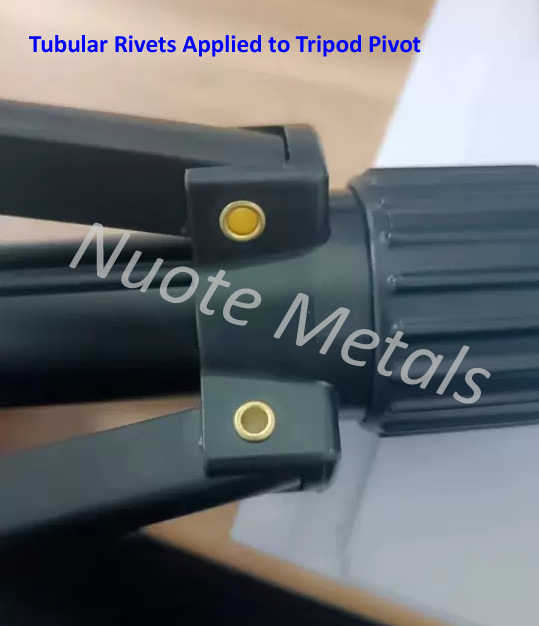

Si su aplicación requiere un diámetro interior uniforme (para cableado, cordones o pivotes precisos), los remaches DIN 7340 son la elección correcta.

Una aplicación real: soporte de montaje de plástico para dispositivos electrónicos

Un fabricante de productos electrónicos de consumo necesitaba montar un soporte de plástico en un chasis metálico dentro de un dispositivo doméstico inteligente. El soporte de plástico sostenía una placa de circuito y debía fijarse permanentemente sin romper el plástico ni agregar peso innecesario. El equipo de ingeniería había especificado remaches DIN 7340 para este conjunto: forma A (cabeza plana), aluminio, 3 mm de diámetro, 0,3 mm de espesor de pared, 6 mm de longitud.

La cabeza plana era fundamental: el soporte tenía un espacio limitado y una cabeza redonda habría interferido con la colocación de la placa. El material de aluminio mantuvo el conjunto liviano, lo cual era importante para el dispositivo portátil. Y el diseño tubular se fija con una fuerza mínima, evitando grietas por tensión en el plástico.

Suministramos remaches de aluminio 5052 DIN 7340: eje de 3,0 mm, cabeza plana de 4,5 mm, espesor de pared de 0,3 mm, longitud de 6,0 mm, acabado liso. El contorno interior cilíndrico mantuvo un espesor de pared constante para un abocardado confiable. La cabeza plana se encontraba limpiamente dentro del estrecho espacio libre. El cliente probó 1000 remaches en 500 soportes. Después de pruebas de vibración y ciclos térmicos, cero fallas. Actualmente piden nuestros remaches tubulares en lotes de 200.000 piezas al año.

Cómo los fabricamos: corte de tubos y cabezal

Los remaches DIN 7340 se fabrican a partir de tubos cortados a medida con una cabeza formada en un extremo. Este es el método especificado por la norma.

1. Adquisición de existencias de tubos– Tubos certificados de fábricas aprobadas: acero, inoxidable, latón, cobre o aluminio. Cada lote viene con un certificado de prueba de fábrica y un número de calor.

2. Inspección entrante– Se comprobó el diámetro exterior (±0,02 mm), el espesor de la pared y la composición del material del material de tubo. El espectrómetro confirma el grado. Se rechaza el material fuera de especificaciones.

3. Corte de tubos –El tubo se corta a una longitud precisa en blanco. Cada pieza en bruto se convierte en un remache DIN 7340.

4. Rumbo– El tubo cortado en bruto se coloca en una prensa de cabezales. Una matriz de carburo forma la cabeza (forma A (plana) o forma B (redonda)) en un extremo. Los troqueles pulidos evitan marcas en la superficie.

5. Recorte– Se elimina el destello alrededor del borde de la cabeza.

6. cayendo– Se eliminan las microrebabas.

7. Revestimiento o revestimiento –Aplicado según sea necesario.

8. Inspección final –Clasificación 100% óptica. Muestra AQL verificada manualmente.

Plazo de entrega de la muestra:estándar de 5 a 7 días; herramientas personalizadas: 15 a 20 días.

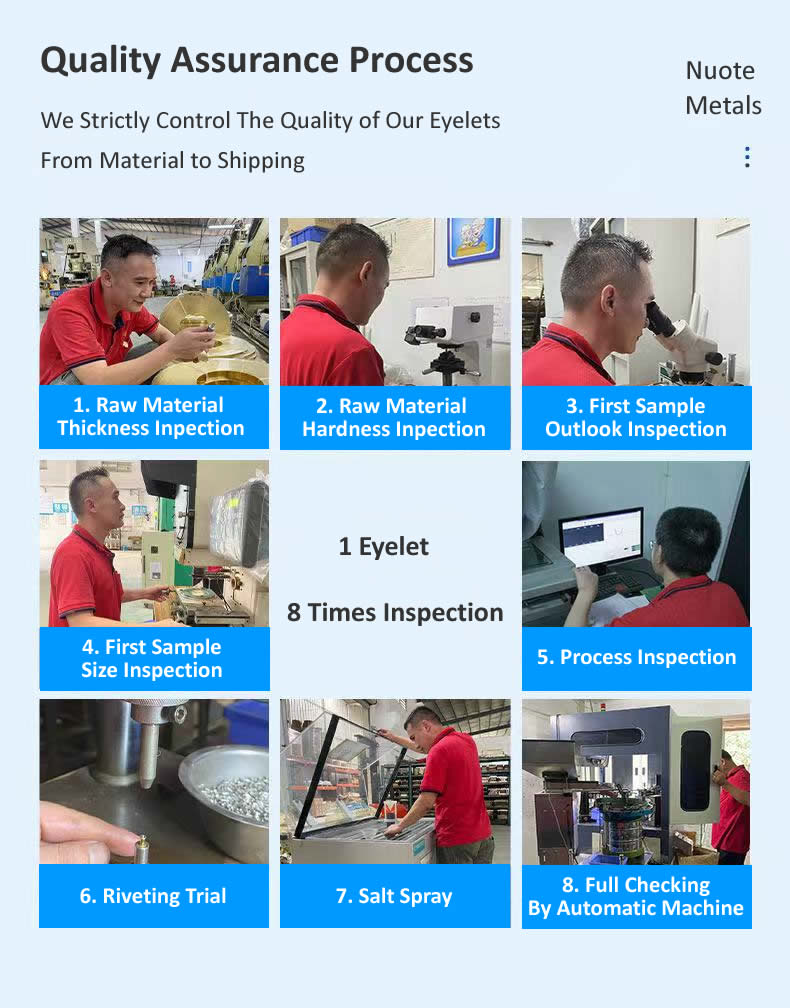

Un remache, ocho comprobaciones: cómo garantizamos el cumplimiento de DIN 7340

Cada lote de remaches DIN 7340 pasa por ocho controles de calidad:

Verificación del diámetro de la materia prima– Micrómetro láser (±0,02 mm). Cualquier bobina fuera del rango es rechazada.

Verificación de la composición de la materia prima.– Verificación del grado mediante espectrómetro.

Comprobación de la apariencia del primer artículo.– Los primeros 10 remaches se inspeccionan con lupa para detectar grietas, rebabas o defectos.

Comprobación dimensional del primer artículo.– Diámetro interior, diámetro exterior, diámetro de la cabeza, altura de la cabeza, espesor de pared y longitud verificados en un comparador óptico según las especificaciones DIN 7340.

Controles en proceso– 5 remaches cada 500 piezas. Cualquier deriva detiene la prensa.

Configuración de prueba (quema de prueba)– Cada 2.000 piezas, coloque 3 remaches en el material de muestra. Clinch inspeccionado en busca de simetría y grietas.

Prueba de niebla salina (si es necesario)– Prueba ASTM B117. Certificado emitido con lote.

Inspección final de salida– Clasificación 100% óptica. Muestra AQL verificada manualmente. Documentación completa emitida.

Lo que dicen nuestros clientes: comentarios reales

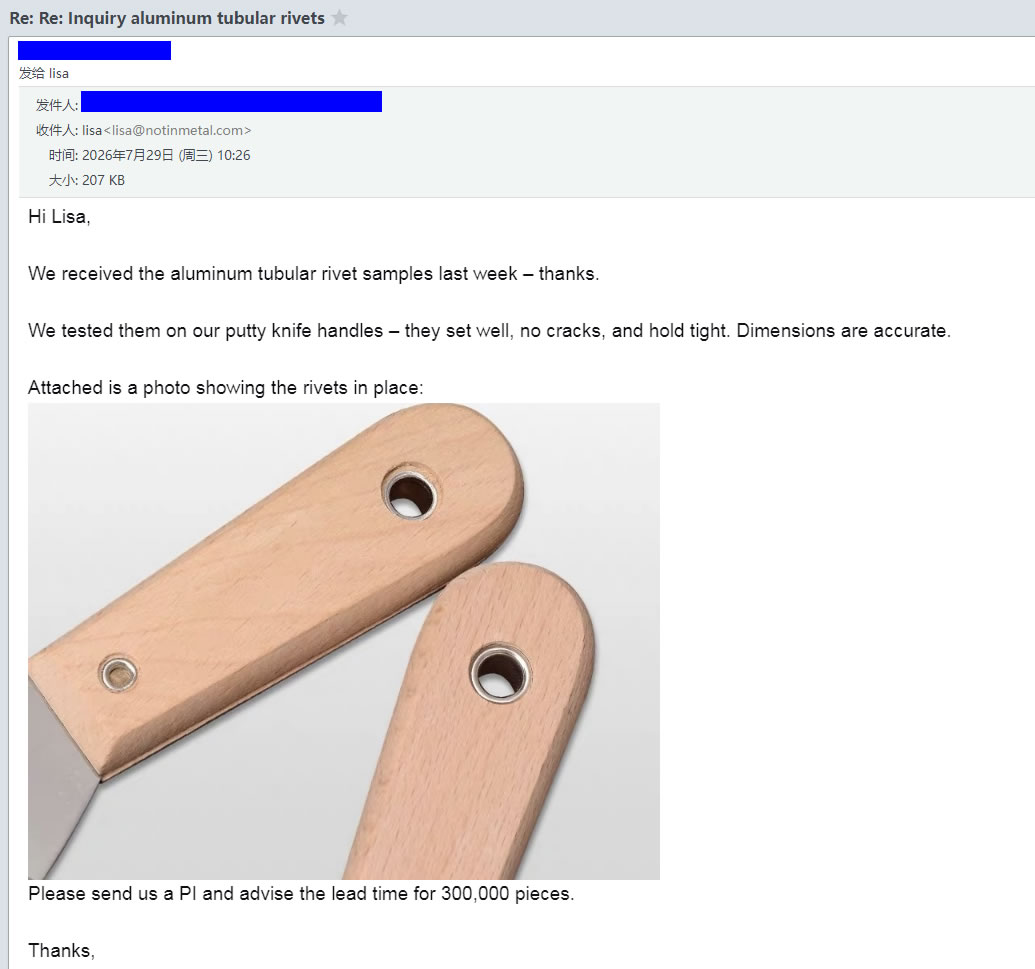

Dejamos que nuestros clientes hablen por nosotros. Las imágenes de arriba muestran comentarios reales de fabricantes que han utilizado nuestros remaches DIN 7340 en sus líneas de producción, desde fabricantes de productos electrónicos hasta proveedores de automóviles y fabricantes de muebles.

Vuelven a nosotros por las mismas razones:

• Cumplimiento estándar– Cada remache cumple con los requisitos dimensionales DIN 7340.
• Diámetro cilíndrico consistente– Diámetro interior uniforme para un montaje confiable
• Ajuste de precisión– Adaptado a las especificaciones del dibujo.
• Entrega confiable– Las muestras se envían en 5 a 7 días, producción según lo previsto

Tres preguntas que respondemos con frecuencia

P: "¿Puedo obtener muestras antes de ordenar cantidades de producción?"

R: Sí, ofrecemos muestras de todos nuestros productos. Para las especificaciones estándar existentes, las muestras se proporcionan de forma gratuita; usted solo paga el costo de envío. Para tamaños personalizados o herramientas personalizadas, la disponibilidad de muestras y el tiempo de entrega dependen de los requisitos específicos. Comuníquese con nuestro equipo de ventas con su dibujo o especificación, y ellos le asesorarán sobre el costo de la muestra y el cronograma de entrega.

P: "¿Cuál es la diferencia entre los remaches DIN 7340 Forma A y Forma B?"

R: La forma A tiene una cabeza plana, una cabeza de perfil bajo que queda casi al ras de la superficie. Es ideal para ensamblajes con espacio limitado donde un cabezal sobresaliente interferiría con las piezas acopladas. La forma B tiene una cabeza redonda: una cabeza abovedada más alta que proporciona la máxima resistencia a la cabeza y es la opción más común para ensamblajes de uso general. Ambos tipos están completamente especificados según DIN 7340.

P: "¿Cómo puedo especificar correctamente un remache DIN 7340 en mi dibujo?"

R: Utilice el formato de designación estándar: RN [Forma] [d₁] × [s] × [l] DIN 7340 [Material] – donde d₁ es el diámetro nominal del eje, s es el espesor de la pared y l es la longitud nominal. Por ejemplo: RN A 4 × 0,4 × 12 DIN 7340 Cu especifica un remache de cobre, forma A (cabeza plana), 4 mm de diámetro, 0,4 mm de espesor de pared y 12 mm de longitud. Si no está seguro de alguna dimensión, envíenos el espesor de la pila de ensamblaje; le recomendaremos la especificación correcta.
