¿Cómo se eligen los ojales adecuados para aplicaciones que van desde PCB hasta artículos de cuero?

Ojales versus ojales: la distinción que determina el rendimiento

Los dos términos se utilizan a menudo indistintamente. No son el mismo producto. Especificar el incorrecto conduce a un exceso de ingeniería o a un fallo prematuro.

Una comparación estructural

La regla práctica de nuestra planta de producción: si el material es relativamente fino y la carga es de ligera a moderada, utilice un ojal. Si el material es lona pesada, vinilo o una lona resistente, utilice un ojal. Para todo lo demás, la decisión generalmente se reduce a la estética de la brida y el tamaño del orificio.

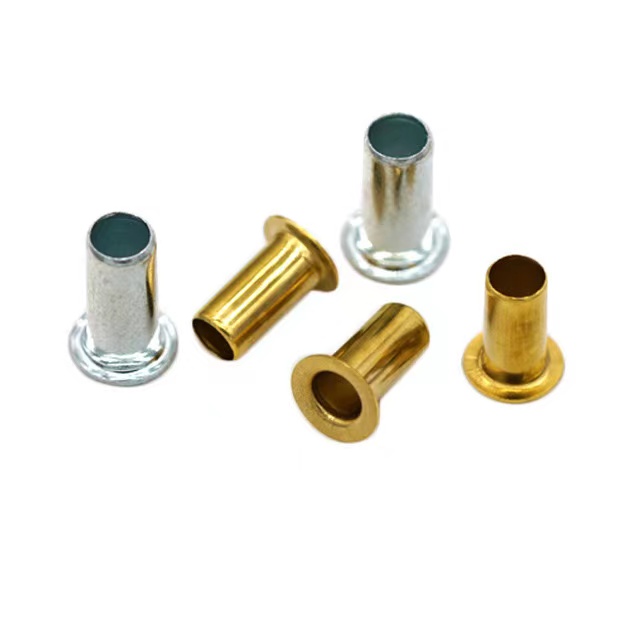

Selección de materiales: adaptación del ojal al entorno

En Nuote Metals,ojalesSe fabrican en cinco materiales. Cada uno resuelve un problema diferente.

Comparación de materiales

Nuestra lógica de selección:Latón para electrónica donde la conductividad y la apariencia importan. Acero inoxidable para ambientes marinos y químicos. Aluminio cuando el peso es la limitación. Cobre sólo cuando la conductividad máxima no sea negociable. Acero cuando domina el costo y el ambiente es seco.

Dos aplicaciones de nuestros registros

Refuerzo de orificio pasante para PCB (latón, brida plana)

Problema:Un fabricante de productos electrónicos que produce tableros de control industriales experimentó que una almohadilla de cobre se levantaba alrededor de los orificios pasantes después del ciclo térmico. Los orificios se utilizaron para las patas del transformador y del conector, y la tensión mecánica del ensamblaje se transfirió directamente a la junta de soldadura.

Nuestra solución:suministramosojales de latóncon bridas planas, 2,4 mm de diámetro exterior, 4 mm de longitud del cañón. ElojalesSe insertaron en los orificios pasantes chapados y se enrollaron para crear una funda mecánica. El cuerpo de latón absorbió la tensión del montaje, protegiendo la lámina de cobre para que no se pelara. El diámetro interior se especificó 0,05 mm más grande que el cable del componente para permitir una fácil inserción sin juego.

Resultado:Las fallas en el levantamiento de plataformas se redujeron a cero durante 12 meses de producción. El fabricante añadió el ojal a su estándar de diseño para todos los orificios pasantes de componentes pesados.

Conjunto de bisagra para dispositivo de audio portátil (latón niquelado, brida enrollada)

Problema:Un fabricante de altavoces Bluetooth portátiles necesitaba un punto de pivote duradero y de bajo perfil para el mecanismo del soporte plegable. La carcasa era de plástico ABS de 1,8 mm de espesor. El diseño original utilizaba un pequeño pasador de acero presionado en una protuberancia de plástico, pero la protuberancia se agrietó durante la prueba de caída y el pasador se corroyó en ambientes húmedos.

Nuestra solución:Suministramos niqueladoojales de latóncon brida laminada, diámetro interior de 2,0 mm y longitud de cañón de 3,5 mm. El ojal se colocó en la carcasa de plástico para que actuara como una superficie de soporte reforzada para el pasador de la bisagra. La brida enrollada proporcionó una superficie lisa y de bajo perfil que no interfirió con la acción de plegado. El niquelado evitó la corrosión y combinó con el acabado metálico del altavoz.

Resultado:La prueba de caída pasó a 1,5 m sobre hormigón sin fisuras en la protuberancia. Después de 18 meses en producción, el conjunto de bisagra no muestra desgaste ni corrosión. El cliente eliminó por completo el pasador de acero y ahora utiliza el ojal como refuerzo y superficie de apoyo.

Especificaciones técnicas: qué tenemos

Para aplicaciones de PCB, podemos mantener el diámetro del vástago en ±0,02 mm cuando la tolerancia del cable del componente lo requiera.

Ojales – Preguntas frecuentes

P1: ¿Cuándo debo usar un ojal en lugar de un ojal?

R: Utilice un ojal cuando el material sea relativamente delgado, la carga sea de ligera a moderada y se desee un acabado de perfil bajo. Los ojales son sujetadores de una sola pieza con una relación brida-agujero más pequeña, lo que los hace adecuados para prendas de vestir, artículos de cuero, calzado, electrónica y productos de papel. Utilice un ojal cuando el material sea lona pesada, vinilo o una lona resistente y el orificio mida más de aproximadamente 12 mm. Los ojales son de dos piezas (cuerpo y arandela) y brindan mayor refuerzo para aplicaciones de trabajo pesado. Si el material tiene menos de 3 mm de espesor y el agujero tiene menos de 12 mm, un ojal es casi siempre la elección correcta.

P2: ¿Qué tolerancias son más importantes para los ojales de PCB?

R: Dos tolerancias son fundamentales. En primer lugar, el diámetro interior del ojal debe adaptarse al tamaño del cable del componente; normalmente, entre 0,05 mm y 0,20 mm más grande que el diámetro del cable para permitir la inserción sin ataduras. En segundo lugar, el diámetro exterior debe ajustarse al orificio de paso de la tabla, que suele ser entre 0,03 mm y 0,10 mm más grande que el diámetro exterior del ojal. Si el ojal está demasiado flojo en el tablero, no se agarrará; si está demasiado apretado, puede agrietar el tablero o deformarlo durante la inserción. Para refuerzo crítico de orificios pasantes, especifique estas dimensiones explícitamente en lugar de depender de los tamaños comerciales.

P3: ¿Se pueden utilizar los ojales en aplicaciones marinas o exteriores?

Sí, con el material adecuado.Ojales de acero inoxidable(304 para exteriores en general, 316 para agua salada y cloruros) ofrecen la mayor resistencia a la corrosión. Los ojales de aluminio 5056 proporcionan una buena resistencia a la corrosión de grado marino con un peso menor. El latón funciona bien en agua dulce y en condiciones suaves, pero puede descincificarse en presencia de niebla salina continua. El cobre forma una pátina protectora y se adapta a tejados y obras patrimoniales. El acero debe estar enchapado y no se recomienda para una exposición prolongada a la humedad. Para conjuntos de tela costera o marina, especifique acero inoxidable 316 o aluminio 5056.

P4: ¿Cuál es el MOQ y el plazo de entrega de los ojales de Nuote Metals?

R: Nuestra cantidad mínima de pedido estándar es de 20.000 piezas para tamaños en stock. Para primeros pedidos o tiradas de muestra, aceptamos cantidades más bajas, tan solo 5000 piezas. Proporcionamos muestras gratuitas para tamaños almacenados; solo pagas el cargo de mensajería. Plazo de entrega: 3 a 5 días para tamaños de existencias; De 15 a 20 días para tamaños no estándar, incluidas herramientas personalizadas. Cada lote incluye un certificado de material, un informe de inspección dimensional y una declaración RoHS. hemos suministradoojalesa clientes en más de 40 países. Certificado ISO 9001:2015.
