Remaches semitubulares de aluminio

Remaches semitubulares de aluminioson el sujetador que usted elige cuando el peso importa más que el costo. Con aproximadamente un tercio del peso del acero, son la opción más ligera de la familia de remaches semitubulares. No magnético, naturalmente resistente a la corrosión y disponible en múltiples aleaciones para satisfacer sus requisitos de resistencia.

Cuando cada gramo cuenta y necesita una fijación permanente y de baja fuerza, los remaches semitubulares de aluminio son la opción lógica.

Materiales, aleaciones y acabados: qué ofrecemos

Acabados explicados:

• Sencillo (tal como está formado)– Plata natural, uso general, uso interior.
• Anodizado claro– Protección mejorada contra la corrosión, apariencia limpia
• Color anodizado– Identidad de marca, decorativa, identificación.
• Película química (Alodine)– Protección contra la corrosión, base de pintura.

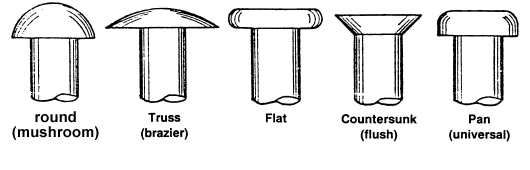

Estilos de cabeza: lo que ofrecemos

Redondo, Plano, Ovalado, Avellanado, Truss, Hongo.

Dimensiones de cabeza personalizadas disponibles bajo petición.

Una aplicación real: montaje de equipos de senderismo ligeros

Un fabricante de equipos ligeros de senderismo y acampada necesitaba un sujetador para ensamblar mangos de bastones de trekking y uniones de postes de tiendas de campaña. Los anteriores remaches de acero añadían peso innecesario: cada gramo contaba para los mochileros ultraligeros. Los remaches de aluminio macizo permitieron ahorrar peso, pero requirieron una gran fuerza de ajuste que dañó el tubo de aleación liviana. El cliente necesitaba un sujetador que se fijara con poca fuerza, se mantuviera seguro en el campo y sobreviviera a las condiciones exteriores.

Suministramos remaches semitubulares de aluminio 5052: vástago de 3,0 mm, cabeza redonda de 5,5 mm, longitud de cilindro de 5,0 mm y acabado anodizado transparente. La cavidad poco profunda redujo la fuerza de ajuste en más del 60%, sin dañar el tubo liviano. Los remaches de aluminio redujeron el peso de los sujetadores en un 65 % en comparación con los de acero. El acabado anodizado proporcionó protección contra la corrosión para uso en exteriores. El cliente probó 500 remaches en 250 equipos. Después de 5000 ciclos de campo, cero fallas. Actualmente piden nuestros remaches semitubulares en lotes de 150.000 unidades al año.

Por qué los remaches semitubulares se agrietan durante el fraguado y cómo lo evitamos

Un remache que se agrieta durante el fraguado es una de las frustraciones más comunes de las que escuchamos. He aquí por qué sucede y cómo diseñamos nuestros remaches semitubulares para evitarlo.

Causa 1: la profundidad de la cavidad es demasiado profunda

Si la cavidad excede el 55% de la longitud del cañón, la pared restante es demasiado delgada para soportar la acción de rodadura. El metal se pliega en lugar de rodar y se agrieta.Nuestra solución:Controlamos la profundidad de la cavidad exactamente entre el 45 % y el 55 % de la longitud del cañón en cada lote.

Causa 2: La dureza del material es inconsistente

El aluminio demasiado duro se agrieta durante el conformado; El aluminio demasiado blando se deforma de manera desigual.Nuestra solución:Cada bobina se somete a pruebas de dureza antes de su producción. Rechazamos cualquier bobina fuera de especificación por su grado de aleación.

Causa 3: El tamaño del agujero es demasiado ajustado

Si el orificio es de tamaño insuficiente, el cilindro se comprime excesivamente durante la inserción: la pared se agrieta incluso antes de que comience el fraguado.Nuestra solución:Especificamos el tamaño de orificio correcto (vástago + 0,15–0,20 mm) y proporcionamos una guía de configuración con cada pedido.

Causa 4: La fuerza de ajuste es demasiado alta o desigual

Los remaches semitubulares solo necesitan entre un 25 y un 30 % de la fuerza necesaria para los remaches macizos. Una fuerza excesiva o desigual agrieta la pared delgada.Nuestra solución:Recomendamos la fuerza de ajuste óptima para el tamaño y el material de su remache, y podemos suministrarle herramientas de ajuste adecuadas para garantizar una presión uniforme.

Causa 5: Las herramientas están desgastadas o no coinciden

Los punzones de ajuste desgastados o con forma incorrecta crean puntos de presión desiguales. Nuestra solución: nuestras herramientas de colocación se adaptan a las dimensiones de nuestros remaches y se mantienen con superficies pulidas y resistentes al desgaste.

El resultado: un remachado limpio y simétrico en cada remache: sin grietas, sin puntos débiles, sin fallas en el campo.

Nuestro proceso de personalización: desde la consulta hasta la entrega

Plazo de entrega de la muestra:estándar de 5 a 7 días; herramientas personalizadas: 15 a 20 días.

Nuestras Certificaciones – Prueba de Calidad

Mantenemos completa trazabilidad y documentación de calidad para cada lote de remaches semitubulares de aluminio:

• ISO 9001:2015 – Sistema de gestión de calidad certificado
• Cumplimiento de RoHS: verificado mediante pruebas de terceros de SGS
• Cumplimiento de REACH: declaración SVHC actual
• Informes de prueba de SGS: disponibles a pedido para lotes específicos
• Certificados de materiales: certificados de pruebas de fábrica trazables hasta la bobina original

Todas las certificaciones e informes de pruebas están disponibles para descargar o previa solicitud. Creemos en la total transparencia: lo que afirmamos, lo podemos demostrar.

Tres preguntas que respondemos con frecuencia

P: "¿Puedo obtener muestras antes de ordenar cantidades de producción?"

R: Sí, ofrecemos muestras de todos nuestros productos. Para las especificaciones estándar existentes, las muestras se proporcionan de forma gratuita; usted solo paga el costo de envío. Para tamaños personalizados o herramientas personalizadas, la disponibilidad de muestras y el tiempo de entrega dependen de los requisitos específicos. Comuníquese con nuestro equipo de ventas con su dibujo o especificación, y ellos le asesorarán sobre el costo de la muestra y el cronograma de entrega.

P: "¿Cuál es la diferencia entre los remaches semitubulares de aluminio y acero en términos de fuerza de fijación?"

R: La reducción de la fuerza de ajuste es la misma para ambos: aproximadamente un 70% menos que los remaches sólidos del mismo diámetro. La diferencia está en peso y fuerza. Los remaches semitubulares de aluminio pesan un tercio del acero, lo que los hace ideales para aplicaciones en las que el peso es importante. El acero ofrece una mayor resistencia a la tracción (400 a 500 MPa frente a 90 a 350 MPa para el aluminio) y un menor costo. Elija aluminio para obtener ligereza y resistencia a la corrosión; Elija acero por su resistencia y presupuesto.

P: "¿Cómo selecciono la aleación correcta para mi aplicación?"

R: La elección depende de sus requisitos de resistencia y del entorno. 1100: se utiliza para aplicaciones de gabinetes livianos, decorativos y no estructurales donde la resistencia no es crítica. 5052: uso para ensamblajes de uso general donde se necesita resistencia moderada y resistencia a la corrosión. 5056: se utiliza para requisitos de mayor resistencia, entornos marinos y aplicaciones estructurales donde se requiere máxima resistencia en un sujetador liviano. Si no está seguro, envíenos los detalles de su aplicación; le recomendaremos la aleación adecuada según sus requisitos de carga y condiciones ambientales.
