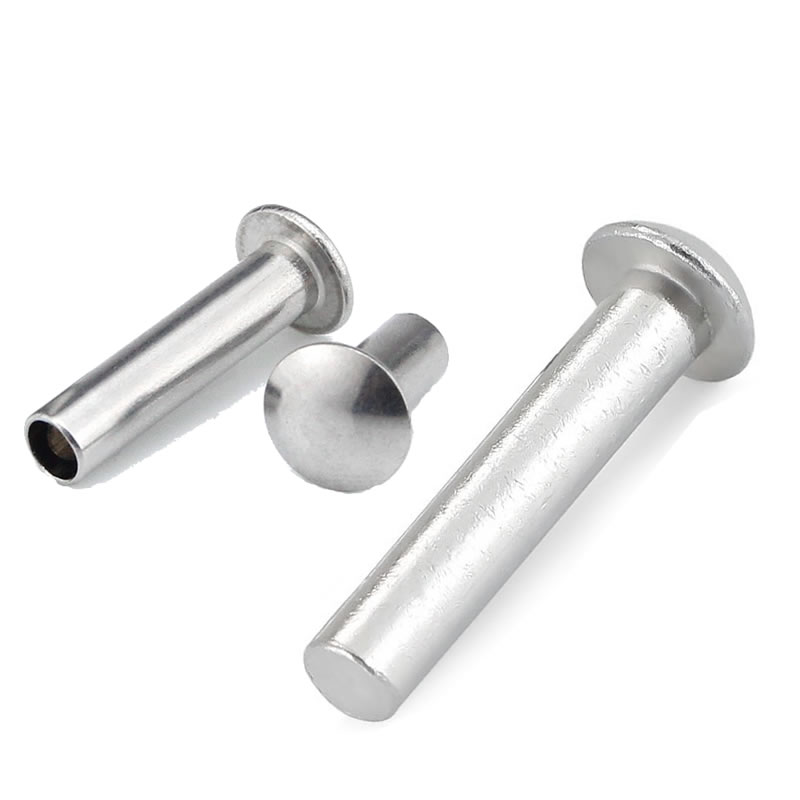

Remaches de cabeza plana de aluminio: amplia área de contacto sin peso

Los paneles delgados de aluminio están por todas partes: conductos de HVAC, gabinetes electrónicos, molduras interiores de automóviles, señalización. Se eligen porque son ligeros, resistentes a la corrosión y fáciles de moldear. Pero también presentan un desafío de sujeción: el material es blando y una cabeza de remache estrecha se hundirá o se atravesará bajo carga.

Los remaches de cabeza plana de aluminio de Nuote Metals resuelven esto con una cabeza ancha y de perfil bajo que distribuye la fuerza de sujeción sobre un área más grande de aluminio. El resultado es una unión que se mantiene firme sin deformar el panel y, como el remache es de aluminio, se evita agregar peso innecesario o introducir desajustes galvánicos.

Este no es un remache de uso general. Es un sujetador con forma para conjuntos de aluminio livianos y de calibre delgado.

El problema específico del aluminio: láminas delgadas, material blando

El bajo límite elástico del aluminio lo hace propenso a deformarse bajo carga concentrada. Una cabeza redonda estándar concentra la fuerza directamente debajo de la cúpula. Una cabeza plana tiene un área de apoyo más pequeña, por lo que la misma fuerza crea una presión mayor en el borde del orificio. Ambos pueden hacer hoyuelos en un panel de aluminio de 1 mm.

El cabezal panorámico cambia la distribución. Para un remache de 4 mm en una lámina de aluminio de 1 mm, una cabeza plana contacta aproximadamente un 60% más de superficie que una cabeza plana del mismo diámetro de vástago. Esa área de contacto adicional distribuye la fuerza de sujeción sobre un anillo más ancho de aluminio, lo que reduce la tensión en el borde del orificio. En muchos casos, elimina la necesidad de una lavadora separada.

Especificaciones técnicas – Remaches de cabeza plana de aluminio

Fabricado según dimensiones DIN 603 e ISO 1051. Diámetros de cabeza personalizados disponibles para aplicaciones de calibre fino.

Aleaciones para ensamblajes delgados de aluminio:

5052:Mejor resistencia a la corrosión y conformabilidad. Ideal para exterior y marino.

6061-T6:Máxima resistencia (310 MPa). Lo mejor para soportes estructurales y automoción.

1100:Más dúctil. Lo mejor para electrónica y disipadores de calor.

Cuando Pan Head es la única opción correcta para el aluminio

Esta no es una comparación de cabezas genérica. Es específico de la suavidad y la naturaleza ligera del aluminio.

Elija Pan Head cuando:

• La lámina de aluminio tiene menos de 2 mm de espesor.– la cabeza ancha evita la formación de hoyuelos sin una arandela separada.

• La junta requiere un perfil bajo.– La cabeza plana se asienta más baja que la cabeza redonda, evitando enganchones en ensamblajes densos.

• El conjunto es sensible al peso.– Los remaches de cabeza plana de aluminio pesan un 65 % menos que sus equivalentes de acero.

• La articulación experimenta una vibración moderada.– La cabeza plana ofrece mejor resistencia que la cabeza plana, aunque la cabeza redonda es superior para vibraciones extremas.

Elija cabeza plana cuando:La superficie debe estar casi al ras y el aluminio debe tener el espesor suficiente (≥2 mm) para resistir la deformación sin un aro de rodamiento ancho.

Elija Cabeza Redonda cuando:La junta enfrenta vibraciones o impactos constantes y la cúpula más alta es aceptable.

Sólido versus semitubular: para paneles de aluminio delgados

Para el aluminio fino, la fuerza de ajuste importa tanto como la forma de la cabeza. Los remaches semitubulares de cabeza plana requieren entre un 50% y un 60% menos de fuerza que los sólidos, lo que reduce directamente el riesgo de deformación de la lámina durante la instalación.

Semitubulares la mejor opción para láminas de aluminio de menos de 1,5 mm, gabinetes electrónicos delicados y líneas automatizadas de gran volumen. La punta enrollada remacha suavemente sin comprimir el aluminio.

SólidoSe prefiere para placas de aluminio más gruesas (≥2 mm), juntas de carga o donde se requiere máxima resistencia al corte.

Nuote Metals puede suministrar cualquiera de las configuraciones con la misma geometría de cabezal panorámico. Para la mayoría de las aplicaciones de aluminio fino, recomendamos semitubular.

Cómo apoya Nuote Metals el ensamblaje de aluminio fino

Los remaches de aluminio con cabeza plana fallan por dos razones: grietas durante la formación de la cabeza o formación de hoyuelos durante la instalación. Abordamos ambos antes de que se envíe su pedido.

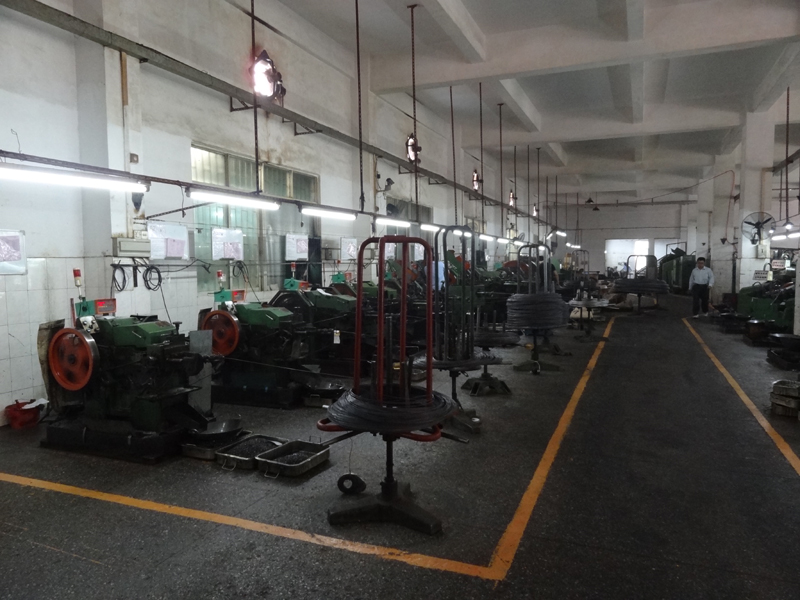

Herramientas diseñadas para flujo de aluminio:

Las cabezas panorámicas tienen una cúpula ancha y poco profunda. En el aluminio, esa forma es propensa a agrietarse en la unión cabeza-vástago si el radio del filete es demasiado agudo. Nuestros troqueles utilizan un radio mínimo de 0,5×dy están pulidos para eliminar microarañazos. También realizamos un conformado en varias etapas (de tres a cuatro golpes) para dejar que el aluminio fluya gradualmente en lugar de forzarlo de un solo golpe.

Muestreo de preproducción para láminas delgadas:

Envíenos su espesor de aluminio y el método de ajuste esperado. Produciremos un lote pequeño y lo probaremos en su material de hoja real, no en un cupón estándar. Recibirá un informe de configuración con la fuerza recomendada, el tipo de yunque y fotografías del cabezal instalado. Esto elimina la prueba y error en su línea.

Inspección óptica a 10x:

En cada lote se comprueba el diámetro, la altura y la concentricidad de la cabeza. Se ve una variación de 0,05 mm en la altura del cabezal en una superficie de aluminio pulido; la rechazamos antes de que llegue a usted.

Trazabilidad:

Los certificados de material ASTM B316 acompañan a cada envío. Compartimos abiertamente los datos de inspección, porque el rendimiento del cabezal panorámico depende de una geometría que no se puede ver a simple vista.

Este soporte a nivel de aplicación es la razón por la que los clientes de HVAC, electrónica e interiores de automóviles eligen Nuote Metals para remaches de cabeza plana de aluminio.

Preguntas frecuentes sobre los remaches de cabeza plana de aluminio

P1: ¿Se pueden utilizar remaches de cabeza plana de aluminio con paneles compuestos o de fibra de carbono?

R: Sí, pero con precauciones importantes. La fibra de carbono es catódica con respecto al aluminio, lo que significa que la corrosión galvánica atacará el aluminio si la humedad atraviesa la junta. Para aplicaciones secas en interiores, el contacto directo suele ser aceptable. Para ambientes exteriores o húmedos, debe aislar el remache de aluminio de la fibra de carbono utilizando una capa aislante de fibra de vidrio o nailon, o elegir un recubrimiento de conversión de cromato (Alodine) en el remache. El cabezal panorámico ancho realmente ayuda aquí: distribuye la fuerza de sujeción sobre un área más grande, lo que reduce el riesgo de aplastar o delaminar el panel compuesto. Nuote Metals puede suministrar remaches de cabeza plana de aluminio con acabado cromado y asesorar sobre métodos de aislamiento para ensamblajes compuestos.

P2: ¿Cuál es la diferencia entre los acabados de conversión anodizado y cromado para remaches de aluminio?

R: Ambos son acabados resistentes a la corrosión, pero tienen propósitos diferentes. La anodización crea una capa gruesa de óxido (5–25 μm) que es excelente para la intemperie y el color decorativo en exteriores. Sin embargo, el aluminio anodizado es un aislante eléctrico: no conduce. El recubrimiento de conversión de cromato (Alodine) es mucho más delgado (0,5 a 3 μm) y sigue siendo conductor de electricidad, lo que lo convierte en el acabado preferido para conexiones eléctricas y de puesta a tierra. Para aplicaciones arquitectónicas o HVAC donde la apariencia y la resistencia a la intemperie son importantes, elija anodizado. Para electrónica o conexión a tierra eléctrica, elija cromato. Nuote Metals ofrece ambos acabados y puede asesorarle según su aplicación.

P3: ¿Cómo evito que los remaches de cabeza plana de aluminio se aflojen con el tiempo?

R: El aflojamiento en las juntas de aluminio proviene de dos fuentes: vibración y ciclos térmicos. Para maximizar la vida útil de la junta: (1) Elija sólida en lugar de semitubular para obtener una mejor resistencia a las vibraciones. (2) Mantenga el tamaño correcto del orificio (d + 0,05 mm a d + 0,1 mm) de modo que el vástago de aluminio llene el orificio por completo. (3) Utilice un yunque plano que coincida o supere el diámetro del cabezal para garantizar una formación adecuada del cabezal. (4) Para vibraciones extremas, considere agregar un adhesivo bloqueador de roscas o cambiar a remaches de aluminio de cabeza redonda, que ofrecen una mayor resistencia a la extracción. Nuote Metals puede proporcionar especificaciones de configuración y recomendaciones de yunque para su espesor de aluminio y diseño de junta específicos.

Nuote Metals: sujetadores diseñados para durar.
