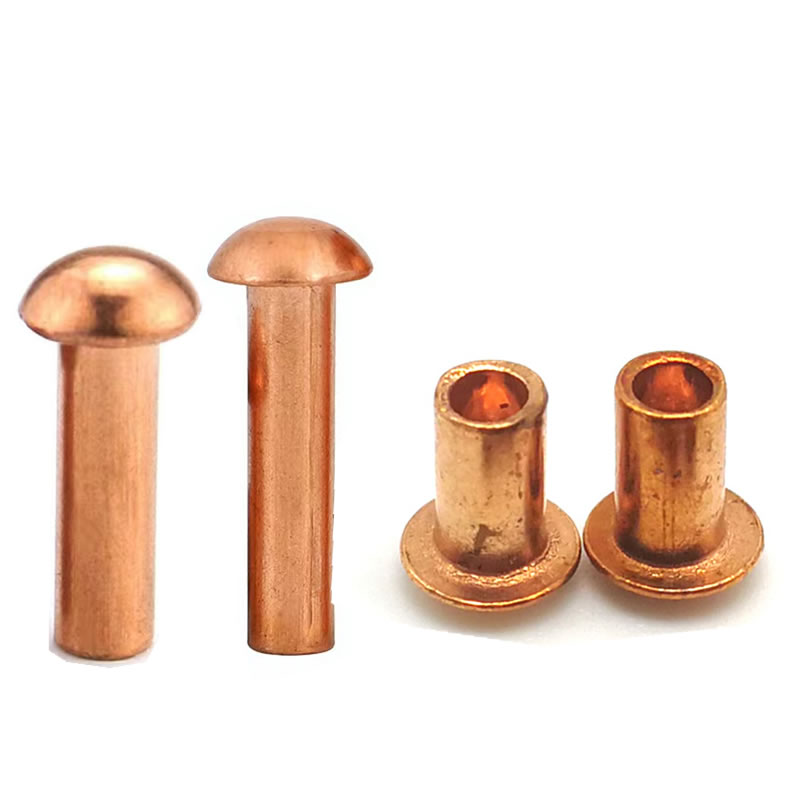

Remaches de cabeza plana de cobre: ​​amplia área de contacto sin la altura de una cabeza redonda

Las finas láminas de cobre son implacables. Aplique demasiada carga puntual y el material se formará hoyuelos. Utilice una cabeza que sea demasiado pequeña y el orificio se alargará con la vibración. Utilice un cabezal que sea demasiado alto y se enganchará en el cableado o se negará a quedar al ras en un recinto estrecho.

Remaches de cabeza plana de cobrede Nuote Metals resuelven este problema de tres vías. La cabeza plana es más ancha que una cabeza redonda (1,8 × –2,0 × el diámetro del vástago) pero más baja en altura (0,5 × –0,6 ×). Esa geometría distribuye la fuerza de sujeción sobre un anillo de cobre más ancho, lo que reduce la tensión en el borde del orificio y, al mismo tiempo, mantiene un perfil bajo para ensamblajes densos.

Este no es un remache de uso general. Es un sujetador con forma específica para materiales blandos, delgados y conductores.

Por qué la geometría Pan Head funciona mejor en cobre fino

El bajo límite elástico del cobre (70-100 MPa) significa que se deforma fácilmente. Un cabezal redondo estándar concentra la fuerza directamente debajo de la cúpula, que puede comprimir láminas delgadas hasta 0,5 mm. Una cabeza plana tiene un área de apoyo más pequeña, por lo que la misma fuerza crea una presión mayor en el borde del orificio.

El cabezal panorámico cambia la distribución:

Para un remache de 4 mm en una lámina de cobre de 1 mm, una cabeza plana contacta aproximadamente un 60% más de superficie que una cabeza plana. Esa diferencia suele ser suficiente para eliminar por completo los hoyuelos, sin necesidad de añadir una arandela aparte.

Especificaciones técnicas

Fabricado según dimensiones DIN 603 e ISO 1051. Diámetros de cabeza personalizados disponibles para aplicaciones de calibre fino.

Grados de materiales:

C11000 (ETP):99,9% cobre, 0,04% oxígeno. Uso general eléctrico, decorativo y de láminas delgadas.

C10200 (OFHC):99,99% cobre, libre de oxígeno. Electrónica crítica y aplicaciones criogénicas.

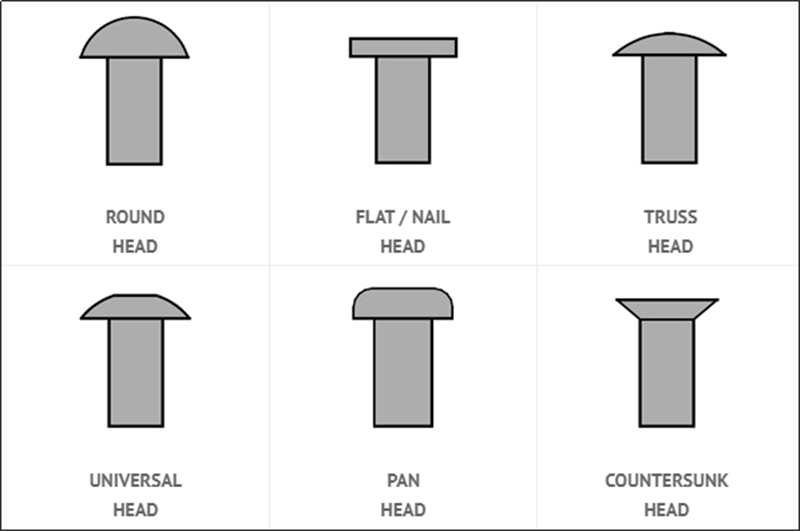

Cuándo elegir cabeza plana en lugar de plana o redonda: solo para cobre

Esta no es una comparación de cabezas genérica. Es específico de la suavidad y conductividad del cobre.

Elija cabeza panorámicaal sujetar láminas de cobre de menos de 2 mm de espesor, cuando necesita un perfil bajo pero no puede tolerar la formación de hoyuelos o cuando la junta requiere una resistencia moderada a la vibración sin la altura de una cabeza redonda.

Elija cabeza planacuando la superficie debe estar casi al ras y el cobre es lo suficientemente grueso (≥2 mm) para resistir la deformación sin un anillo de rodamiento ancho.

Elija cabeza redondacuando la junta enfrenta vibraciones o impactos constantes (motores, generadores, motores marinos) y la cúpula más alta es aceptable.

Un error común:Usando una cabeza plana en cobre de 0,8 mm porque parece de perfil bajo. La pequeña área de apoyo a menudo forma hoyuelos en la lámina, aflojando la unión con el tiempo. El cabezal panorámico cuesta lo mismo pero evita ese fallo.

¿Sólido o semitubular? Una respuesta específica para el cobre

Para láminas de cobre delgadas, la fuerza de fraguado importa tanto como la forma de la cabeza. Los remaches semitubulares de cabeza plana requieren entre un 50% y un 60% menos de fuerza que los sólidos, lo que reduce directamente el riesgo de deformación de la lámina durante la instalación.

• Semitubulares la mejor opción para láminas de cobre de menos de 1,5 mm, gabinetes electrónicos delicados y líneas automatizadas de gran volumen. La punta enrollada remacha suavemente sin comprimir el cobre.

• SólidoSe prefiere para placas de cobre más gruesas (≥2 mm), juntas de carga o donde se requiere máxima resistencia al corte.

Nuote Metals puede suministrar cualquiera de las configuraciones con la misma geometría de cabezal panorámico. Para la mayoría de las aplicaciones de cobre fino, recomendamos el semitubular.

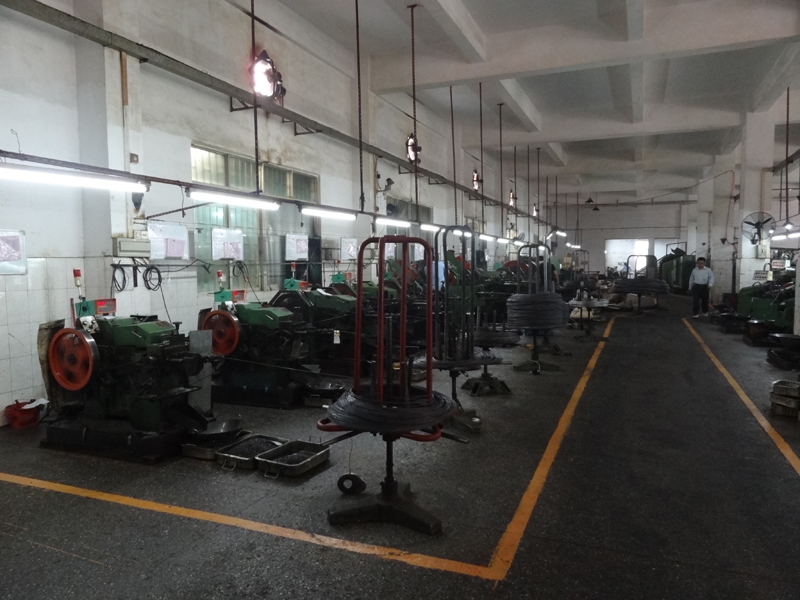

Cómo apoya Nuote Metals el ensamblaje de cobre fino

Los remaches de cobre con cabeza plana fallan por dos razones: grietas durante la formación de la cabeza o formación de hoyuelos durante la instalación. Abordamos ambos antes de que se envíe su pedido.

Herramientas diseñadas para flujo de cobre:

Las cabezas panorámicas tienen una cúpula ancha y poco profunda. En el cobre, esa forma es propensa a agrietarse en la unión cabeza-vástago si el radio del filete es demasiado agudo. Nuestros troqueles utilizan un radio mínimo de 0,5×dy están pulidos para eliminar microarañazos. También realizamos un conformado en varias etapas (de tres a cinco golpes) para dejar que el cobre fluya gradualmente en lugar de forzarlo de un solo golpe.

Muestreo de preproducción para láminas delgadas:

Envíenos su espesor de cobre y el método de fraguado esperado. Produciremos un lote pequeño y lo probaremos en su material de hoja real, no en un cupón estándar. Recibirá un informe de configuración con la fuerza recomendada, el tipo de yunque y fotografías del cabezal instalado. Esto elimina la prueba y error en su línea.

Inspección óptica a 10x:

En cada lote se comprueba el diámetro, la altura y la concentricidad de la cabeza. Se ve una variación de 0,05 mm en la altura de la cabeza en una superficie de cobre pulido; la rechazamos antes de que llegue a usted.

Acabado interno:

Estañado, plateado, niquelado, pulido o lacado. Para paneles decorativos de cobre finos, podemos igualar el acabado de su superficie para minimizar el contraste visual.

Trazabilidad:

Los certificados ASTM B152 y los informes de conductividad acompañan a cada envío. Compartimos abiertamente los datos de inspección, porque el rendimiento del cabezal panorámico depende de una geometría que no se puede ver a simple vista.

Este soporte a nivel de aplicación es la razón por la que los clientes de electrónica, HVAC y arquitectura eligen Nuote Metals para remaches de cabeza plana de cobre.

Preguntas frecuentes

P1: ¿Se pueden utilizar remaches de cabeza plana de cobre en láminas de cobre de menos de 1 mm sin causar hoyuelos?

R: Sí, siempre que utilice la fuerza de ajuste adecuada y un cuerpo semitubular. La amplia área de apoyo del cabezal panorámico distribuye la presión de sujeción sobre un anillo más grande, reduciendo la tensión en la lámina delgada. Para cobre de menos de 1 mm, recomendamos: (a) remaches semitubulares para reducir la fuerza de ajuste entre un 50% y un 60%, (b) un yunque plano que coincida o supere el diámetro de la cabeza y (c) fuerza controlada: nunca utilice ajustes de remaches de acero. En Nuote Metals, podemos suministrarle un lote de muestra de preproducción y probarlo con su espesor de cobre exacto antes de comprometerse con un pedido completo.

P2: ¿Los remaches de cabeza plana de cobre se oxidarán o empañarán en aplicaciones arquitectónicas al aire libre?

R: El cobre forma naturalmente una pátina cuando se expone al aire y la humedad: primero marrón y luego verde con el paso de los años. Esta pátina es protectora y no debilita el remache. Si desea mantener un acabado de cobre brillante, elija remaches de cabeza plana lacados. Si prefiere el aspecto de pátina envejecida, elija natural o pulido sin laca. Para ambientes costeros o altamente contaminados, la pátina se forma más rápido pero permanece estable. Nuote Metals suministra acabados tanto lacados como naturales; También podemos ofrecer opciones estañadas o niqueladas si desea un contraste plateado con los paneles de cobre.

P3: ¿Son los remaches de cabeza plana de cobre adecuados para la conexión a tierra eléctrica en gabinetes electrónicos?

R: Sí, para recintos estacionarios. Los remaches de cabeza plana de cobre ofrecen la misma alta conductividad que otros estilos de cabeza de cobre (≥58 MS/m para C11000). El cabezal ancho proporciona un área de contacto estable para correas de conexión a tierra o soportes de PCB. Sin embargo, para gabinetes que experimentan vibraciones, como dispositivos electrónicos montados en vehículos o gabinetes de control industrial cerca de motores, recomendamos remaches de cobre de cabeza redonda. La cúpula más profunda resiste mejor el aflojamiento por vibración. Para gabinetes estáticos, el cabezal panorámico es una excelente opción: perfil bajo, contacto amplio y compatible con acabados estañados o plateados para evitar la acumulación de óxido en la interfaz de tierra.
