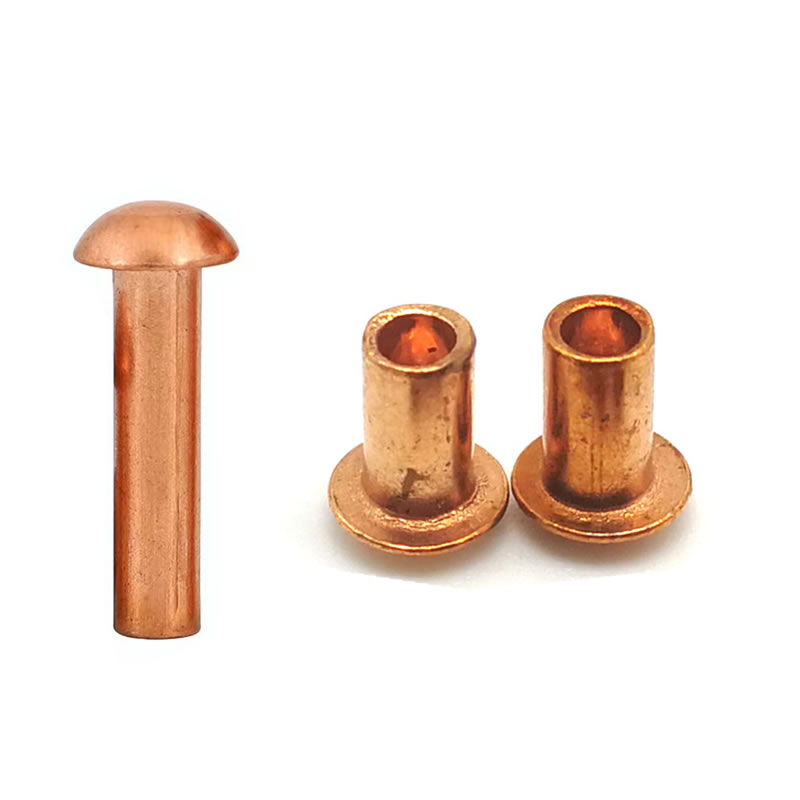

Remaches de cabeza redonda de cobre

Remaches de cabeza redonda de cobre: ​​cuando la conductividad debe sobrevivir a la vibración y al impacto

En la mayoría de las conexiones eléctricas, un remache de cabeza plana o avellanado funciona bien. Pero coloque esa junta en un motor vibratorio, en un accesorio marino golpeado por las olas o en una correa de puesta a tierra de un vagón, y las reglas cambian. El cabezal de perfil bajo que ahorraba espacio ahora se convierte en un inconveniente: menos material sobre el vástago, menor resistencia a la extracción, aflojamiento más rápido bajo impacto.

Remaches de cabeza redonda de cobreresuelve esto. En Nuote Metals, combinamos cobre de alta pureza (C11000 o C10200) con un cabezal abovedado profundo que absorbe el impacto, resiste el aflojamiento por vibración y mantiene una conductividad de baja resistencia durante décadas. Este no es un remache de cobre de uso general. Es un sujetador diseñado para las uniones eléctricas y marinas más duras.

El verdadero problema: terrenos sueltos en equipos de alta vibración

La vibración es el asesino silencioso de las uniones eléctricas. Una correa de conexión a tierra que se afloja 0,1 mm puede aumentar la resistencia, generar calor y, finalmente, fallar. Los remaches de cobre de cabeza plana estándar dependen únicamente de la fuerza de sujeción; bajo vibración constante, esa fuerza disminuye.

Remaches de cobre de cabeza redondacambiar la física:

• La geometría de la cúpula actúa como amortiguador.– la energía del impacto se propaga sobre la superficie curva en lugar de concentrarse en la unión cabeza-vástago.
• Más masa de material sobre el vástago.– la resistencia a la extracción es entre un 25 % y un 30 % mayor que la de sus equivalentes de cabeza plana.

• Tendencia al autobloqueo– cuando se configura correctamente, el cabezal abovedado crea un enclavamiento mecánico que resiste el aflojamiento.

Datos de campo:En pruebas de impacto por caída, nuestros remaches de cobre de cabeza redonda absorben un 35% más de energía que los remaches de cobre de cabeza plana del mismo diámetro. En pruebas de vibración (10–2000 Hz, 10 g), mantienen la fuerza de sujeción 3 veces más antes de mostrar un aflojamiento mensurable.

Especificaciones técnicas – Remaches de cabeza redonda de cobre

Fabricado según los equivalentes de DIN 660 (1–8 mm) y DIN 124 (10–36 mm). Tamaños personalizados disponibles.

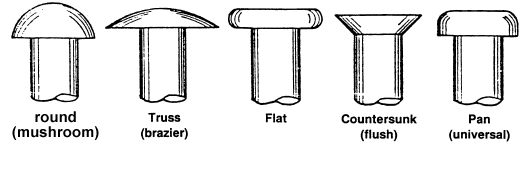

Cabeza redonda versus cabeza plana versus avellanada: solo para aplicaciones de cobre

Esta no es una comparación de cabezas genérica. Es específico de la suavidad y conductividad del cobre.

Cabeza redonda:Lo mejor para vibraciones e impactos. La cúpula absorbe los golpes y resiste el aflojamiento. Perfil ligeramente más alto. Preferido para terminales de motores, hardware marino y puesta a tierra de rieles.

Cabeza plana:Lo mejor para superficies de bajo perfil y sin obstáculos. No se necesita avellanador. Pero una menor resistencia al impacto no es ideal para juntas que vibran.

Avellanado:Lo mejor para acabado al ras. Requiere agujero cónico. Cabeza más delgada = menor resistencia al impacto. Evitar en juntas de cobre de alta vibración.

Nuestra recomendación:Si la junta vibra, elija remaches de cabeza redonda de cobre de Nuote Metals. La pequeña penalización del perfil vale la enorme ganancia en confiabilidad conjunta.

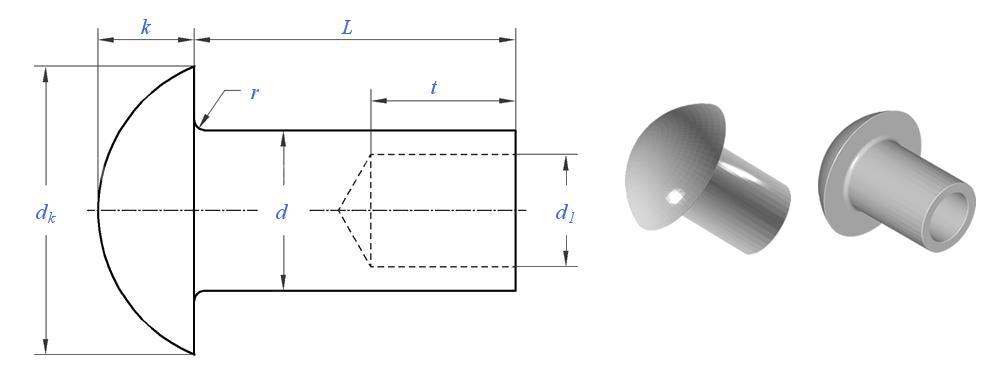

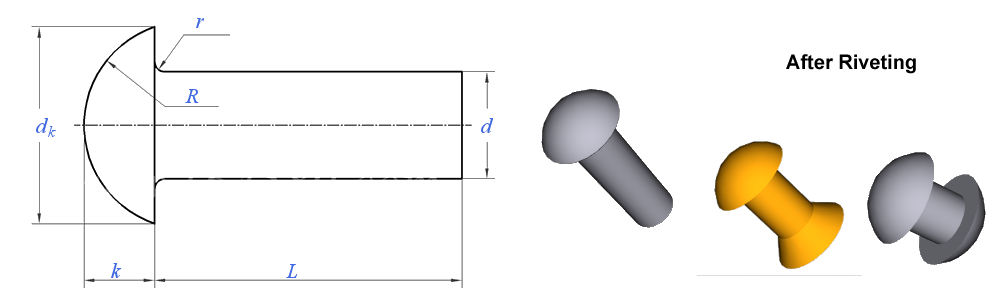

Sólido versus semitubular: para juntas de cobre propensas a vibraciones

Información clave:Para obtener la máxima resistencia a las vibraciones, elija sólido. El vástago completamente lleno crea un bloqueo mecánico más fuerte. El semitubular se fragua más rápido pero es ligeramente menos resistente al aflojamiento a largo plazo.

Cómo diseña Nuote Metals remaches de cabeza redonda de cobre para impacto

La mayoría de los proveedores de remaches de cobre simplemente colocan el cable en frío y lo envían. Hacemos más, porque los remaches de cobre de cabeza redonda fallan de manera diferente que los de cabeza plana.

El desafío de la formación:

El cobre se endurece rápidamente. Al formar un domo profundo, el material debe fluir sin agrietarse en la unión cabeza-vástago. Nuestras herramientas utilizan:

Conformado progresivo en varias etapas– de tres a cinco brazadas en lugar de una, lo que reduce la concentración del estrés.

Superficies de matriz pulidas– previene los microarañazos que se convierten en lugares de iniciación de grietas.

Recocido controlado– ablandamos el alambre entre etapas para restaurar la ductilidad.

Pruebas de impacto que realizamos:

Cada lote de remaches de cobre de cabeza redonda se prueba para detectar:

Impacto de caída de peso– Peso de 5kg desde 500mm, midiendo deformaciones y fisuras.

Fatiga por vibración– Barrido de 10–2000 Hz durante 8 horas, midiendo la retención de carga de la abrazadera.

Inspección del filete de cabeza y mango– Aumento de 20x para verificar la integridad del radio.

Por qué esto te importa:

Un remache de cabeza redonda de cobre que se agrieta con el impacto falla en todo el circuito de conexión a tierra. Nuestro control de proceso garantiza que cada remache absorba los golpes en lugar de transferirlos a la junta.

Esta ingeniería específica para aplicaciones es la razón por la que Nuote Metals suministra remaches de cabeza redonda de cobre a fabricantes de motores, contratistas marítimos y empresas de señalización ferroviaria en más de 50 países.

Instalación para juntas propensas a vibraciones

Tamaño del agujero:d + 0,05 mm a d + 0,1 mm. Más apretado que el acero: el cobre fluye para llenar el agujero.

Fuerza de ajuste:40–60% de la fuerza del remache de acero. Una fuerza excesiva aplana la cúpula y reduce la absorción de impactos.

Selección de yunque:Utilice un yunque cóncavo que coincida con el radio de la cúpula. Un yunque plano deformará la cabeza y creará elevadores de tensión.

Formación del jefe de tienda:Para obtener la máxima resistencia a las vibraciones, forme un cabezal de taller redondeado y completo, no uno plano. El perfil redondeado distribuye mejor la carga.

Preparación eléctrica:Limpie todas las superficies con alcohol isopropílico. Para conexiones superiores a 10 A, utilice remaches estañados o plateados para evitar la formación de óxido.

Distancia al borde:≥1,5×d desde el centro del agujero hasta el borde del material.

Preguntas frecuentes sobre los remaches de cabeza redonda de cobre

P1: ¿Por qué elegiría un remache de cobre de cabeza redonda en lugar de uno de cabeza plana para la conexión a tierra eléctrica?

R: La decisión se reduce a la vibración y el impacto. Si su junta de conexión a tierra es estacionaria, como una barra colectora en un panel seco y estable, un remache de cobre de cabeza plana funciona bien y ahorra espacio. Pero si la articulación experimenta vibración (motores, generadores, vagones, motores marinos) o impacto (acción de las olas, maquinaria pesada), la cabeza redonda es la mejor opción. La cabeza abovedada tiene entre un 25% y un 30% más de material sobre el vástago, lo que aumenta la resistencia a la extracción. Más importante aún, la forma de cúpula absorbe los impactos en lugar de transferirlos a la articulación. En nuestras pruebas, los remaches de cobre de cabeza redonda mantienen una fuerza de sujeción 3 veces más larga que la cabeza plana bajo el mismo perfil de vibración. Nuote Metals recomienda cabezal redondo para cualquier aplicación de puesta a tierra donde el equipo se mueve o vibra.

P2: ¿Cómo afecta la suavidad del cobre al ajuste de los remaches de cabeza redonda? ¿Puede la cabeza deformarse con demasiada facilidad?

R: El cobre es más blando que el acero, por lo que se deforma más fácilmente, pero en realidad eso es una ventaja cuando se controla adecuadamente. La clave es utilizar la fuerza de ajuste adecuada (entre el 40% y el 60% de la que usaría para el acero) y un yunque cóncavo que coincida con el radio de la cúpula. Si lo coloca demasiado, la cúpula se aplanará, lo que reducirá la absorción de impactos y la resistencia a la extracción. Si lo coloca por debajo, el cabezal del taller no se formará completamente y la junta se aflojará. En Nuote Metals, proporcionamos curvas de fuerza recomendadas y especificaciones de yunque con cada pedido. También ofrecemos remaches de cabeza redonda de cobre semitubulares, que requieren una fuerza aún menor y son más tolerantes en entornos automatizados de gran volumen.

P3: ¿Se pueden utilizar remaches de cabeza redonda de cobre con barras colectoras o paneles de aluminio?

R: Sólo en ambientes interiores secos, e incluso entonces, recomendamos precaución. El cobre y el aluminio son galvánicamente diferentes. En presencia de humedad (incluso humedad), el contacto directo crea una celda galvánica que corroe el aluminio. Para aplicaciones exteriores, marinas o húmedas, no conecte remaches de cobre directamente al aluminio. Si debe unir cobre y aluminio, considere: (a) usar una arandela de transición bimetálica, (b) remaches de cobre estañado (el estaño reduce el potencial galvánico) o (c) cambiar a remaches de aluminio para el lado de aluminio. Nuote Metals suministra remaches de cobre y aluminio; podemos ayudarlo a elegir el material adecuado para su junta y entorno específicos.
