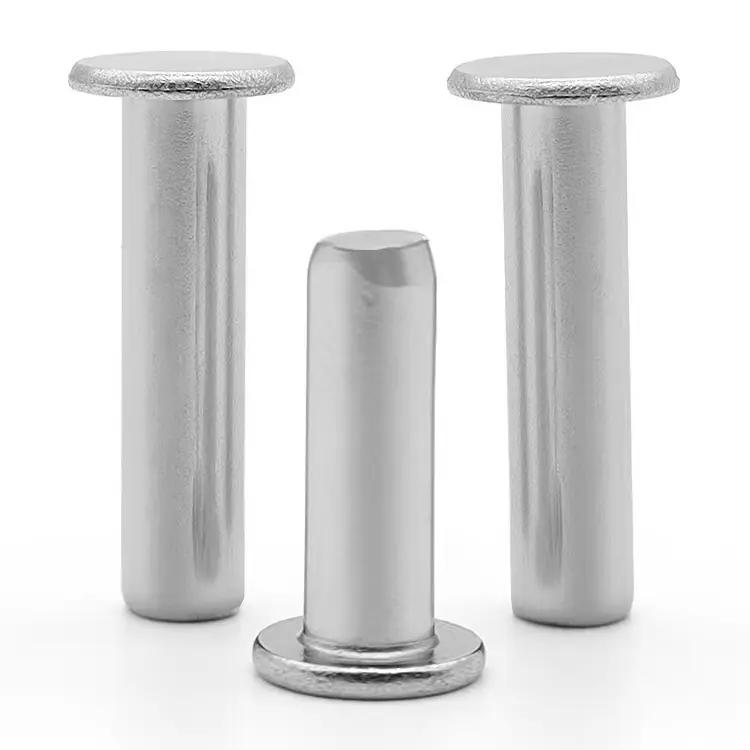

Remaches sólidos de cabeza plana

Los remaches macizos de cabeza plana resuelven un problema al que se enfrenta todo diseñador: cómo conseguir el máximo poder de sujeción en un espacio limitado. La cabeza plana se asienta más abajo que cualquier otro remache macizo no avellanado: normalmente entre el 15% y el 25% del diámetro del vástago en la altura de la cabeza. Para un remache de 5 mm, eso es solo entre 0,8 y 1,2 mm de protuberancia por encima de la superficie.

No se trata de un remache semitubular de resistencia reducida. Se trata de un remache sólido (diámetro de vástago completo, resistencia total al corte y a la tracción) con una cabeza que desaparece en el conjunto. Cuando necesita resistencia y holgura en el mismo sujetador, esta es la respuesta.

La diferencia con la cabeza plana: fuerza que se adapta

La cabeza plana no es sólo una forma. Es una solución a una restricción de diseño específica.

• Perfil más bajo: 15–25 % del diámetro del vástago en la altura de la cabeza; Más bajo que las cabezas redondas, ovaladas o de armazón.
• Sin preparación especial del orificio: solo orificio recto; no es necesario avellanar
• Resistencia total: la construcción sólida ofrece 100 % de resistencia al corte y a la tracción.
• Espacio libre para deslizamiento: lo suficientemente bajo como para dejar pasar mecanismos deslizantes, conjuntos apilables y gabinetes herméticos.

Sólido es la construcción de remaches más fuerte. A diferencia de los remaches semitubulares que dependen de paredes delgadas que se enrollan hacia afuera, los remaches macizos utilizan todo el diámetro del vástago para formar el remachado.

Cinco materiales: elija el que mejor se adapte a su ensamblaje

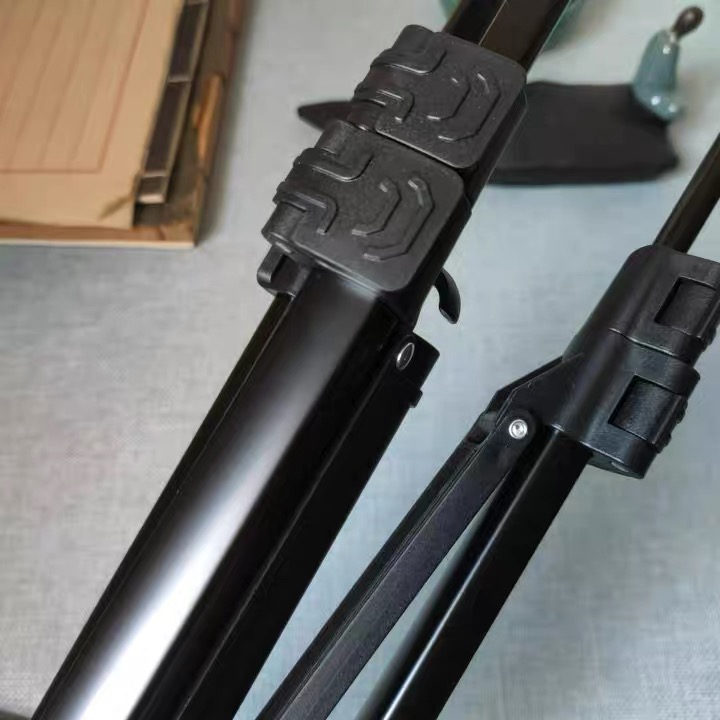

Una aplicación: bisagra para pata de trípode de cámara

Un fabricante de trípodes para cámaras profesionales necesitaba un remache para el conjunto de bisagra de la pata. Las secciones de las piernas se telescopan y se pliegan: cualquier cabeza de remache que sobresalga rasparía el tubo interior de la pierna durante la extensión y la retracción. Los remaches semitubulares originales proporcionaban poco espacio libre pero carecían de la fuerza para mantener la fuerza de sujeción bajo uso repetido. El cliente necesitaba una resistencia totalmente sólida con un perfil casi al ras.

Nuote Metals suministró remaches sólidos de cabeza plana de acero inoxidable 304: vástago de 4,0 mm, cabeza plana de 8,0 mm, longitud total de 12,0 mm, acabado pasivado. La cabeza plana se encontraba a solo 0,8 mm por encima de la superficie, lo suficientemente baja como para dejar libre el tubo interior de la pierna por completo. La sólida construcción proporcionaba una fuerza de sujeción permanente que no se aflojaba tras miles de ciclos de extensión. El acero inoxidable 304 proporcionó resistencia a la corrosión contra el sudor y las condiciones exteriores.

El cliente probó los remaches en 500 trípodes. Después de 10.000 ciclos de extensión y retracción y un año de uso en el campo, cero aflojamiento, cero raspado y cero oxidación. Desde entonces, el cliente ha utilizado más de 500.000 remaches sólidos de cabeza plana en toda su línea de trípodes.

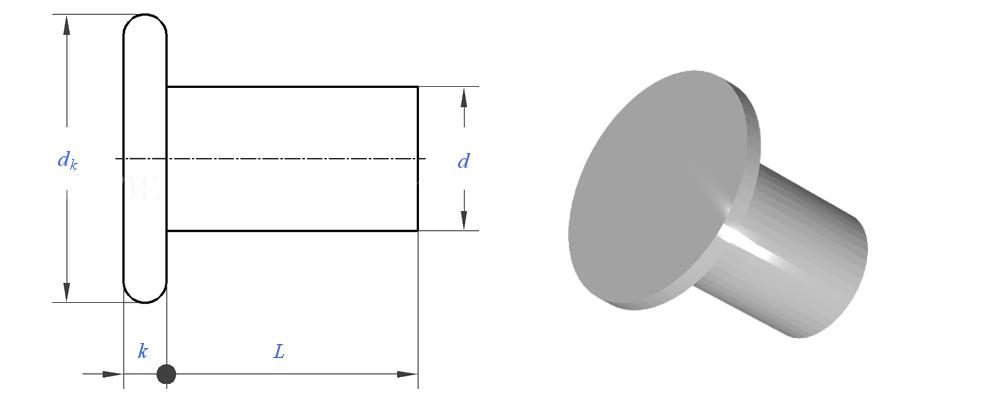

Dimensiones personalizadas: construidas según sus especificaciones

Fabricamos remaches macizos de cabeza plana según sus especificaciones exactas. Hay disponibles diámetros de vástago de 0,8 mm a 8,0 mm, con longitudes totales personalizadas según el espesor de la pila de material.

Lo que necesitamos de usted:

• Diámetro del vástago: de 0,8 mm a 8,0 mm
• Diámetro de la cabeza: plano, adaptado a sus requisitos de diseño
• Longitud total – o el espesor total de la pila de material
• Material: acero, acero inoxidable, latón, cobre o aluminio.
• Acabado: zinc, pasivado, lacado, anodizado o liso

Tamaños estándar en stock: sin cargo por herramientas para las especificaciones existentes. Los diámetros de cabeza personalizados y las geometrías especiales pueden requerir herramientas; Le asesoraremos en la etapa de cotización.

Cómo fabricamos remaches macizos de cabeza plana: cabezal en frío de precisión

Las cabezas planas son más difíciles de formar que las redondas. El metal quiere arrugarse en la transición brusca del mango a la cabeza. Nuestro proceso de cabezal en frío lo evita, garantizando una planitud perfecta en todo momento.

El proceso en secuencia:

• Trefilado: la materia prima se trefila hasta el diámetro exacto del vástago con una tolerancia de ±0,02 mm. Esto garantiza que cada remache encaje en su agujero de manera consistente.
• Cabezal en frío: un proceso de formación de varias etapas crea la cabeza plana. La diferencia clave con respecto a otros estilos de cabeza: una etapa de acuñación compacta la cabeza hasta alcanzar el espesor final, eliminando las arrugas y asegurando una planitud dentro de ±0,05 mm. Esto es fundamental para conjuntos con poco espacio libre.
• Recorte: se eliminan los restos alrededor del borde de la cabeza. El resultado es una pieza limpia y sin rebabas que queda al ras del material.
• Tumbling: se eliminan las microrebabas, preparando la superficie para enchapar o recubrir.
• Enchapado o revestimiento: aplicado según lo especificado (zinc, pasivado, lacado, anodizado o liso).

Por qué nuestras cabezas planas permanecen planas:

• La etapa de acuñación no es opcional, está integrada en el proceso.
• Los troqueles están pulidos para evitar que se peguen y marquen la superficie.
• Se comprueba la planitud de la cabeza de cada lote, no solo el diámetro

Control de calidad: qué comprobamos y por qué:

Dónde se utilizan remaches sólidos de cabeza plana

Los remaches macizos de cabeza plana son la opción preferida para conjuntos de perfil bajo y alta resistencia:

• Trípodes para cámaras: bisagras de patas, mecanismos de extensión, juntas plegables
• Mobiliario de exterior: estructuras plegables, sillas y mesas apilables.
• Automoción: molduras interiores y conjuntos de paneles con restricciones de espacio libre
• Equipo médico: superficies críticas para la higiene, prevención de enganches de guantes
• Equipos industriales: paneles de control, protecciones de máquinas, componentes deslizantes.
• Gabinetes para componentes electrónicos: conjuntos de chasis con espacios reducidos
• Aeroespacial: paneles interiores, componentes de asientos
• Equipaje – Rieles para asas, mecanismos deslizantes

Clientes globales, calidad comprobada

Trabajamos con fabricantes de América del Norte, Europa y Asia, desde marcas de equipos de cámaras hasta proveedores de automóviles y fabricantes de dispositivos médicos. Las imágenes de arriba muestran a algunos de nuestros valiosos socios visitando nuestras instalaciones, colaborando en proyectos personalizados y compartiendo sus experiencias con remaches sólidos de cabeza plana.

No nos basamos en reclamaciones. Cada envío incluye documentación trazable completa:

• Certificado de prueba de fábrica: composición química y propiedades de tracción.
• Informe de inspección dimensional: valores medidos reales del lote
• Certificado de revestimiento – Verificación de espesor (si corresponde)
• Certificado de conformidad: firmado y rastreable por lotes

También mantenemos:

• ISO 9001:2015 – Sistema de gestión de calidad certificado
• Cumplimiento de RoHS: verificado mediante pruebas de SGS
• Cumplimiento de REACH: declaración SVHC actual

Tres preguntas que respondemos con frecuencia

P1: ¿Cuál es la diferencia entre un remache macizo de cabeza plana y un remache semitubular de cabeza plana?

R: La diferencia es el diseño de la cola. Un remache sólido de cabeza plana es completamente sólido: todo el vástago se deforma durante la instalación, lo que proporciona máxima resistencia al corte y a la tracción. Un remache semitubular de cabeza plana tiene una cavidad hueca en la cola, lo que reduce la fuerza de ajuste en un 70 % pero ofrece entre un 80 % y un 90 % de resistencia sólida. Ambos tienen la misma cabeza de perfil bajo. Elija sólido para ensamblajes estructurales, de carga y permanentes donde se requiere la máxima resistencia. Elija semitubular para producción de gran volumen donde la velocidad de instalación es crítica y las cargas son moderadas. Para el estuche del trípode anterior, la opción sólida fue la correcta porque el cliente necesitaba una fuerza de sujeción permanente en un conjunto móvil.

P2: ¿Qué materiales hay disponibles para remaches sólidos de cabeza plana?

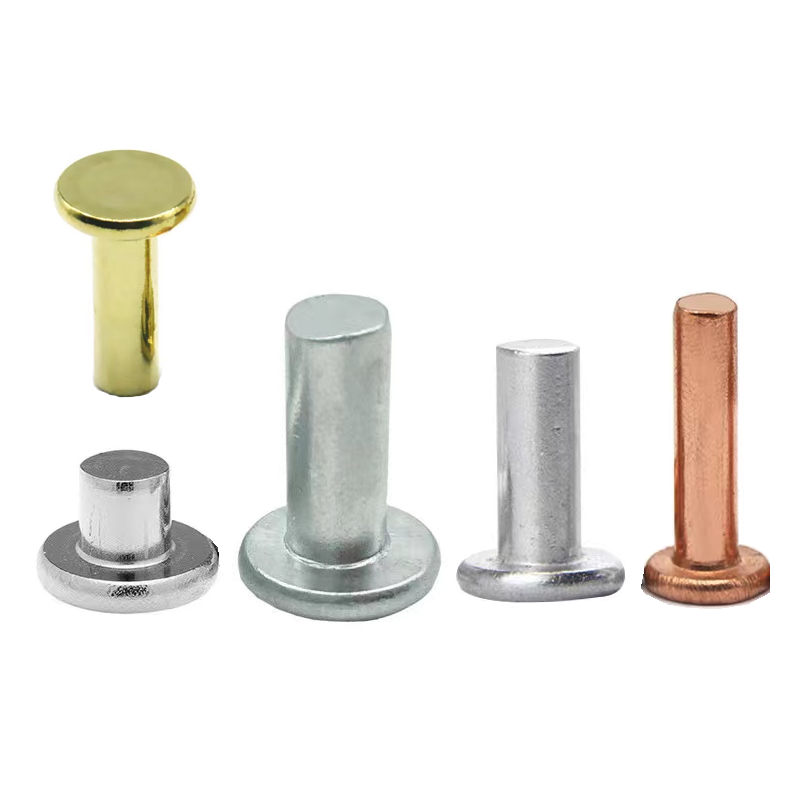

R: Fabricamos remaches macizos de cabeza plana en cinco familias de materiales:

• Acero con bajo contenido de carbono: el más resistente y rentable, cincado o niquelado
• Acero inoxidable (304/316): resistencia permanente a la corrosión, pasivado de serie.
• Latón (C2680) – Conductividad, no magnético, decorativo.
• Cobre: ​​máxima conductividad eléctrica/térmica
• Aluminio (5052/5056): el más ligero y no magnético

¿Cómo selecciono?¿Cuál es la longitud total correcta para un remache macizo de cabeza plana?

R: Seleccione una longitud que deje entre 1,2 y 1,5 veces el diámetro del vástago sobresaliendo de la pila de material después de la inserción. Por ejemplo, si va a unir dos láminas de 2 mm (4 mm en total) con un vástago de 5 mm, necesitará 1,2 × 5 mm = 6 mm de vástago que sobresalga. Longitud total = 4 mm (pila) + 6 mm (saliente) = 10 mm. Este material saliente forma durante el fraguado la segunda cabeza. Envíenos el espesor de la pila de material y le recomendaremos la longitud exacta.

Lo que garantizamos sobre cada remache sólido de cabeza plana

No solo vendemos remaches. Garantizamos:

• Fortaleza– la resistencia al corte cumple o supera sus especificaciones
• Adaptar– diámetro del vástago dentro de ±0,05 mm de su especificación
• Perfil– altura del cabezal dentro de ±0,05 mm para conjuntos con poco espacio libre
• Material– composición verificada por espectrómetro en cada bobina
• Clinch– probado en su material antes del envío
• Entrega– 5 a 7 días para tamaños estándar, 10 a 12 días para tamaños personalizados

Si algún remache de su envío no cumple con estos estándares, trabajaremos con usted para resolver el problema rápidamente, ya sea mediante reemplazo, reelaboración o ajuste del proceso.
