Remaches tubulares largos

¿Qué son los remaches tubulares largos?

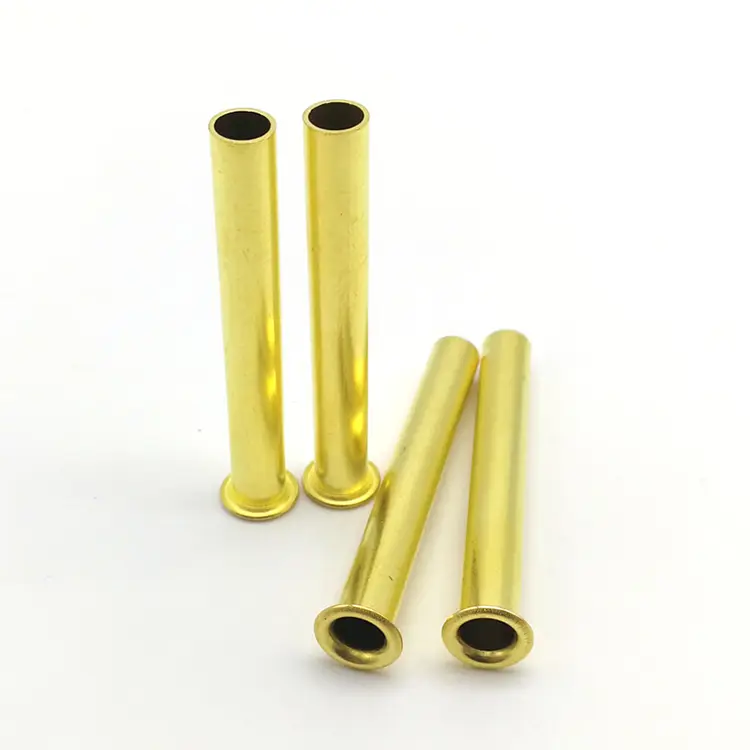

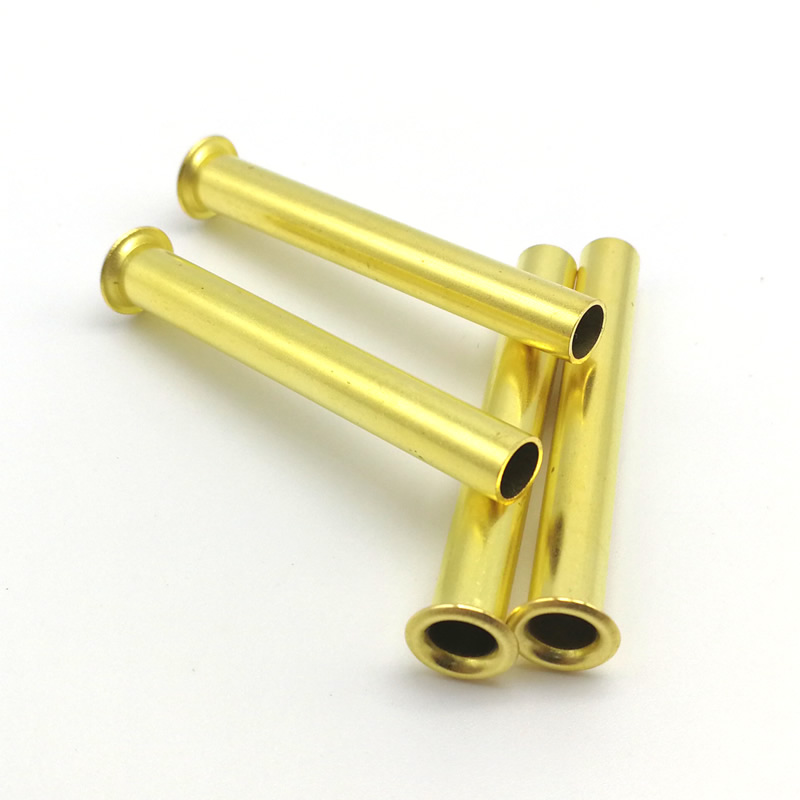

Los remaches tubulares largos son sujetadores completamente huecos que se fabrican cortando tramos de tubos metálicos y formando una cabeza en un extremo. La designación "larga" se refiere a la longitud extendida del cañón, que generalmente excede de 4 a 5 veces el diámetro del eje, con longitudes disponibles de hasta 100 mm o más.

A diferencia de los remaches tubulares estándar (que normalmente tienen longitudes de hasta 20 a 30 mm), los remaches tubulares largos están diseñados para:

• Pilas de material grueso– Unir múltiples capas de material donde un remache estándar no puede alcanzar
• Paso de cableado– Pasar hilos o cables eléctricos a través del orificio hueco.
• Aplicaciones de cordones– Permitir que cordones, cuerdas o correas pasen a través del sujetador.
• Funciones de espaciador/casquillo– Mantener una distancia fija entre los componentes.

Remaches tubulares largos versus estándar: donde importa la longitud adicional

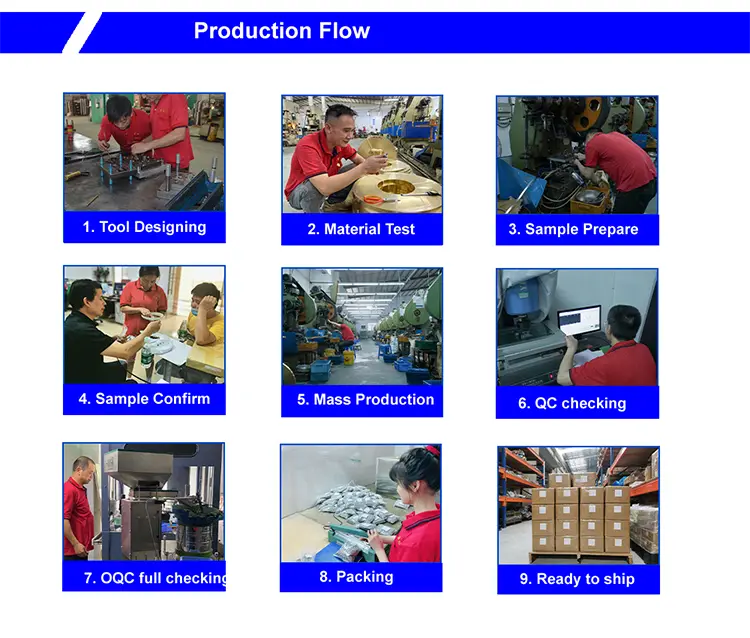

Proceso de fabricación: tubo cortado + cabezal formador

Los remaches tubulares largos se fabrican mediante el mismo proceso de corte y encabezado de tubos que los remaches tubulares estándar, pero con longitudes más largas, la precisión se vuelve aún más crítica.

1. Adquisición de existencias de tubos– Tubos certificados de fábricas aprobadas: acero al carbono, acero inoxidable, latón, cobre o aluminio. Cada lote viene con un certificado de prueba de fábrica y un número de calor.

2. Inspección entrante– Se comprobó el diámetro exterior (±0,02 mm), el espesor de la pared y la composición del material del material de tubo. El espectrómetro confirma el grado del material.

3. Corte de tubos– El tubo se corta a una longitud exacta en bruto. Para remaches largos (hasta 100 mm), la rectitud y la escuadra de los extremos son fundamentales.

4. Rumbo– El tubo cortado en bruto se coloca en una prensa de cabezales. Una matriz de carburo forma la cabeza (redonda, plana o avellanada) en un extremo. Los troqueles pulidos evitan marcas en la superficie.

5. Recorte– Se elimina el destello alrededor del borde de la cabeza.

6. cayendo– Se eliminan las microrebabas.

7. Revestimiento o revestimiento– Se aplica según sea necesario.

8. Inspección final– Clasificación 100% óptica. Muestra AQL verificada manualmente.

Plazo de entrega de la muestra:estándar de 5 a 7 días; herramientas personalizadas: 15 a 20 días.

Materiales y Acabados para Remaches Tubulares Largos

Acabados estándar:Galvanizado, niquelado, pasivado, lacado, antiguo, liso.

Una aplicación real: paso de mazos de cables para automóviles

Un fabricante de mazos de cables para automóviles necesitaba un sujetador para pasar haces de cables a través de un panel de mamparo grueso. El panel constaba de múltiples capas (chapa de metal, material insonorizante y molduras de plástico) con un espesor total de 18 mm. El cliente necesitaba un sujetador hueco que:

• Pase los cables a través del panel grueso limpiamente.
• Proteja los cables de los bordes metálicos afilados.
• Proporcionar una conexión permanente y resistente a las vibraciones.
• No requiere ojales o casquillos adicionales

Suministramos remaches tubulares largos de acero galvanizado: eje de 5,0 mm, cabeza redonda de 9,0 mm, cilindro de 22,0 mm de longitud y acabado de zinc amarillo. El cañón extendido atravesó toda la pila de material de 18 mm con espacio para ensancharse limpiamente en la parte posterior. El orificio hueco permitió que el cableado pasara a través del panel sin rozar. La cabeza redonda proporcionaba una apariencia limpia y acabada en el lado visible. El cliente probó 1000 remaches en 500 vehículos. Después de 10.000 ciclos de vibración, cero aflojamiento y cero daños en los cables. Actualmente encargan remaches tubulares largos en lotes de 200.000 piezas al año.

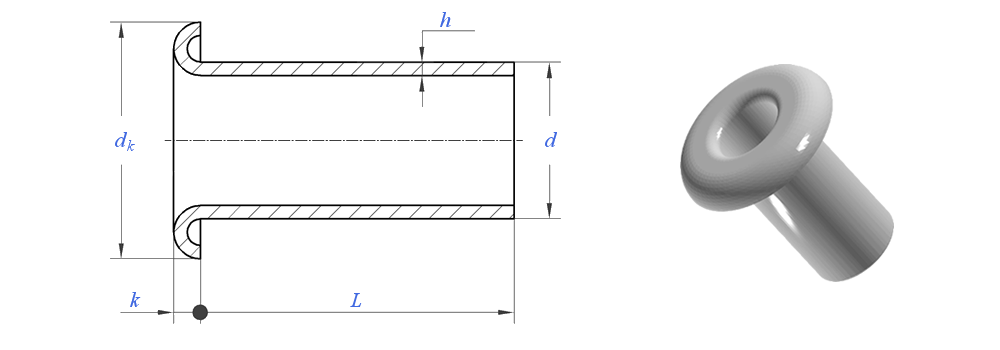

Cómo especificar un remache tubular largo

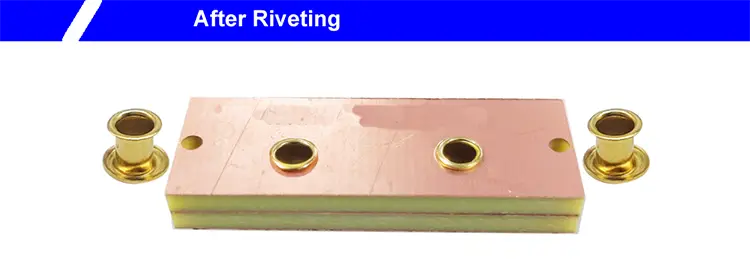

Cuando se especifica un remache tubular largo, la dimensión crítica es la longitud del cilindro. Esto se calcula a partir del espesor total de la pila de material más la longitud adicional necesaria para el abocardado.

La regla general: longitud del cañón = espesor total de la pila de material + 2,0–2,5 mm (para un abocardado limpio sin arrugar).

Por ejemplo, si su pila de material tiene un grosor de 18 mm, seleccione una longitud de cilindro de 20 a 20,5 mm. Para pilas más largas, es posible que sea necesario aumentar ligeramente la longitud de abocardado adicional para acomodar el tubo más largo.

Lo que necesitamos de usted:

• Diámetro del eje– 1,0 mm a 10,0 mm
• Longitud del cañón– calculamos a partir del espesor de la pila de material
• longitud total– desde la cabeza hasta el final
• estilo de cabeza– redondo, plano o avellanado
• Material– acero al carbono, acero inoxidable, latón, cobre o aluminio
• Finalizar– zinc, pasivados, níquel, lacados, antiguos, etc.

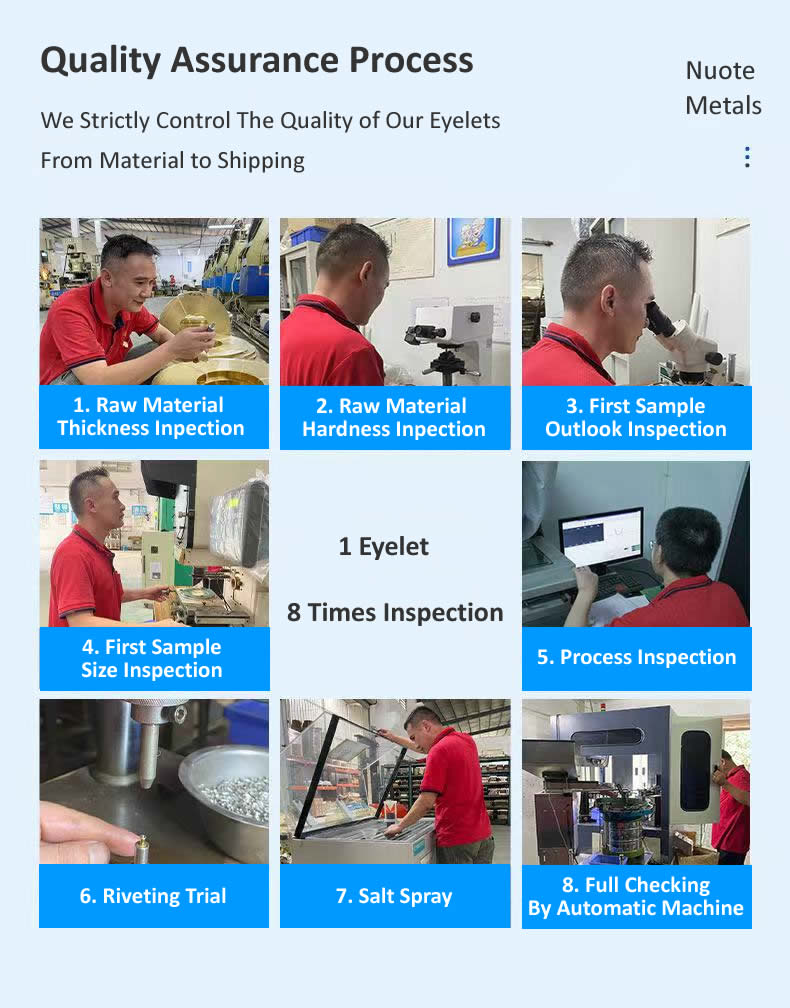

Un remache, ocho controles: cómo garantizamos la calidad

Cada lote de remaches tubulares largos pasa por ocho puertas de calidad:

Verificación del diámetro de la materia prima– Stock de tubos medido con micrómetro láser (±0,02 mm). Cualquier bobina fuera del rango es rechazada.

Verificación de la composición de la materia prima.– Verificación espectrómetro de la calidad del material.

Comprobación de la apariencia del primer artículo.– Los primeros 10 remaches se inspeccionan con lupa para detectar grietas, rebabas o defectos.

Comprobación dimensional del primer artículo.– Diámetro interior, diámetro exterior, diámetro de la cabeza, altura de la cabeza y longitud total verificados en un comparador óptico.

Controles en proceso– 5 remaches cada 500 piezas. Cualquier deriva detiene la prensa.

Configuración de prueba (quema de prueba)– Cada 2.000 piezas, coloque 3 remaches en el material de muestra. Clinch inspeccionado en busca de simetría y grietas.

Prueba de niebla salina (si es necesario)– Prueba ASTM B117. Certificado emitido con lote.

Inspección final de salida– Clasificación 100% óptica. Muestra AQL verificada manualmente. Documentación completa emitida.

Trabajar con clientes en todo el mundo

Suministramos remaches tubulares largos a fabricantes de Norteamérica, Europa y Asia. Nuestros clientes construyen:

• Arneses de cableado para automóviles– Pasamuros, gestión de cables
• Equipos industriales– Conjuntos de paneles gruesos, conexiones estructurales.
• Muebles– Uniones de bastidor de alta resistencia, pilas de material gruesas
• Cajas electrónicas– Pasos de cableado, guiado de cables
• Hardware marino– Fijación de panel grueso resistente a la corrosión
• sistemas de climatización– Conexiones de conductos, paneles aislantes gruesos.

Nos asociamos tanto con pequeños talleres de ensamblaje como con grandes fabricantes de equipos originales, desde la creación rápida de prototipos hasta series de producción de gran volumen. Nuestro punto fuerte es la flexibilidad: tamaños personalizados, muestras rápidas y calidad constante en cualquier volumen.

Tres preguntas que respondemos con frecuencia

P: "¿Puedo obtener muestras antes de ordenar cantidades de producción?"

R: Sí, ofrecemos muestras de todos nuestros productos. Para las especificaciones estándar existentes, las muestras se proporcionan de forma gratuita; usted solo paga el costo de envío. Para tamaños personalizados o herramientas personalizadas, la disponibilidad de muestras y el tiempo de entrega dependen de los requisitos específicos. Comuníquese con nuestro equipo de ventas con su dibujo o especificación, y ellos le asesorarán sobre el costo de la muestra y el cronograma de entrega.

P: "¿Cuál es la longitud máxima del cilindro que puede producir para remaches tubulares largos?"

R: Podemos producir remaches tubulares largos con longitudes de cilindro de hasta 100 mm, según el diámetro y el espesor de la pared. Para longitudes superiores a 100 mm, recomendamos consultar a nuestro equipo de ingeniería; los remaches más largos pueden requerir un manejo especial y están sujetos a una revisión de viabilidad según los requisitos específicos de su material y aplicación. El máximo práctico suele estar determinado por la disponibilidad de tubos y la capacidad de la prensa de cabezales.

P: "¿Los remaches tubulares largos requieren herramientas de ajuste especiales en comparación con los remaches tubulares estándar?"

R: Generalmente no; se pueden utilizar las mismas herramientas de ajuste siempre que sean compatibles con el diámetro del eje. Sin embargo, para remaches muy largos (más de 50 mm de longitud del cilindro), recomendamos utilizar un punzón de ajuste guiado para evitar que el cilindro se doble durante el abocardado. La longitud adicional hace que el tubo sea más susceptible a doblarse si la fuerza no se aplica directamente. Podemos suministrarle herramientas de ajuste diseñadas específicamente para las dimensiones de sus remaches tubulares largos: punzones y yunques que garantizan un abocardado limpio y recto sin doblarse. El plazo de entrega de las herramientas suele ser de 5 a 7 días y podemos incluirlo en su pedido de muestra.
