¿Cómo preparar el dibujo para componentes de mecanizado CNC?

¿Cómo se pueden preparar dibujos técnicos como estos para el mecanizado CNC para acelerar el proceso de fabricación y reducir el riesgo de errores al transferir información al controlador de la máquina CNC?

La capacidad de realizar dibujos técnicos es una habilidad fundamental para todo ingeniero. La capacidad de crear vistas tan detalladas nos permite representar gráficamente piezas o sistemas completos de una manera fácil de entender, indicando todas las dimensiones y tolerancias, manteniendo la escala y proporcionando las dimensiones o ángulos necesarios.

¿Qué debe contener un dibujo técnico CNC?

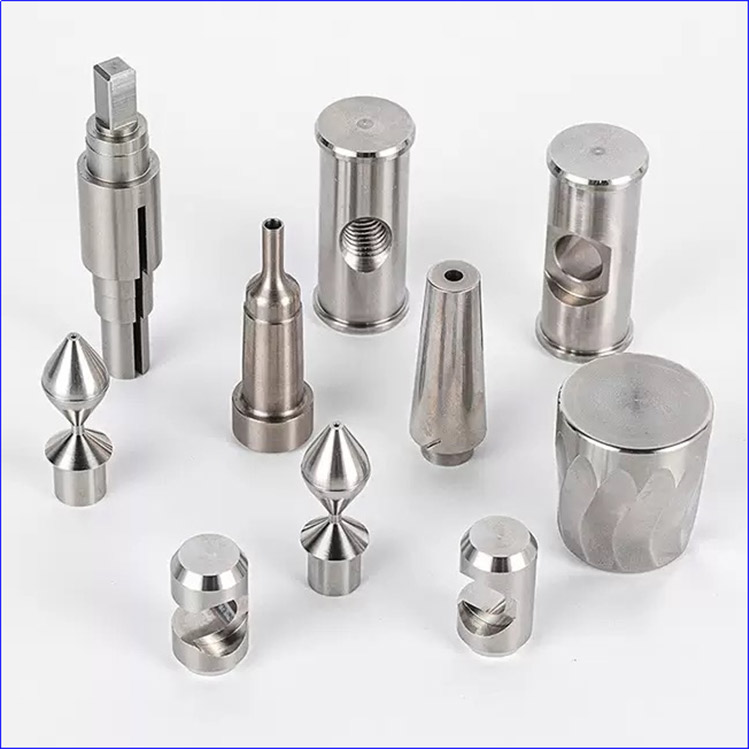

Un dibujo técnico enviado a una empresa con equipos CNC (fresadora o torno CNC) describe con precisión la forma de la pieza solicitada. Forma parte de la documentación técnica del proyecto y es la información clave que necesitas para recibir un buen presupuesto.Pieza mecanizada de precisión CNCproducción.

Cómo preparar un proyecto de mecanizado CNC y qué información debe incluirse en dicha documentación:

Se debe realizar una preparación cuidadosa para maximizar la legibilidad; por ejemplo, las vistas no deben superponerse.

Incluir toda la información dimensional necesaria (largo, ancho, profundidad, ángulos, radios, agujeros, roscas, etc.) y presentarla a la vista y con explicaciones; Si es necesario, se debe proporcionar información complementaria.

Describa todas las ranuras necesarias, paso de rosca, etc. Si algún área en el dibujo es difícil de identificar (por ejemplo, requiere una descripción detallada), cree una vista separada y descríbala en una escala más legible.

Incluya al menos una vista isométrica de la pieza que se solicita, preferiblemente usando una escala consistente con la descripción de la pieza.

Agregue una leyenda (por ejemplo, "Todas las dimensiones están en milímetros" o "Una sola letra x representa...").

Especifique los requisitos de acabado de la superficie (por ejemplo, "para tratamiento de anodización adicional").

Incluya información de tolerancia estándar (por ejemplo, "menos de 0,1 mm").

En el dibujo técnico enviado con elMecanizado CNCpedido, es mejor incluir el material requerido (por ejemplo, "aluminio 7075") o el estándar utilizado para producir este dibujo técnico específico (si está familiarizado con el diseño de la pieza, se lo podemos proporcionar). Incluya también el estándar ISO (por ejemplo, el acabado superficial requerido, determinado de memoria).

Esta lista es relativamente larga, pero un dibujante o ingeniero experimentado incluirá automáticamente esta información en el dibujo.

Si falta alguna información, una empresa profesional de mecanizado CNC como Nuote Metals lo notará y solicitará una aclaración. No dudes encontáctanospara obtener ayuda.

Independientemente del formato en el que se entreguen los dibujos técnicos de mecanizado CNC, estos deben ser legibles y examinados cuidadosamente. Esto no sólo facilita la lectura de los dibujos técnicos sino que también evita problemas posteriores al transferir la información contenida en los dibujos al software CAD o convertirla al código G utilizado por las máquinas CNC.

¿En qué formato se deben entregar los dibujos técnicos?

Desde la perspectiva del cliente, del equipo de estimación o del equipo que finalmente completa el pedido, el formato óptimo es un archivo CAD 3D o un archivo generado por dicho software, preferiblemente en formato vectorial (por ejemplo, guardado como PDF).

Este formato permite transferencias rápidas entre computadoras e informa inmediatamente al personal de la empresa involucrado en el mecanizado CNC si se requiere un precio de conversión adicional.

También permite la transferencia rápida de datos parciales al software CAD y su posterior conversión a código G comprensible para la máquina CNC.

¿Por qué preparar meticulosamente los dibujos técnicos?

La razón es simple: minimizar el riesgo de errores que podrían llevar a la fabricación incorrecta del pedido.piezas de torneado cnc. A menudo, una única dimensión mal especificada puede provocar que un lote completo de piezas se vuelva a fundir o se someta a un costoso procesamiento adicional.

Además, la mayoría de las empresas especializadas enServicios de mecanizado CNCConsiderar los dibujos técnicos como documentos clave para trabajos posteriores.

Si bien la información de las piezas en archivos CAD es más fácil de transferir al controlador de la máquina CNC, los datos específicos sobre dimensiones o características internas en los dibujos técnicos sirven como punto de partida y referencia durante el proceso de verificación de la corrección.

Esto es crucial, especialmente cuando se trabaja con una gran cantidad de elementos. Si un solo valor es incorrecto, todo el proyecto puede verse afectado, lo que requerirá revisiones y/o reinicios.

En Nuote Metals revisamos minuciosamente cada plano técnico de un proyecto. Verificamos que todas las dimensiones sean legibles y que la pieza solicitada pueda fabricarse en base a este documento. Por supuesto, también proporcionamos a los clientes muestras basadas en los dibujos para garantizar la viabilidad del diseño de la pieza.
