Mecanizado CNC: por qué las piezas de prototipo y producción deberían provenir del mismo proceso

Muchas empresas cometen el mismo error. Crean prototipos con impresión 3D o en un taller local, luego pasan a producción con un proveedor diferente y un proceso diferente. Las piezas se ven iguales en el dibujo. Pero cuando llegan, no encajan. Las tolerancias son diferentes. El acabado superficial es diferente. El material se comporta de manera diferente. Y la línea de montaje se detiene.

En Nuote Metals adoptamos un enfoque diferente. UsamosMecanizado CNCTanto para prototipos como para producción: el mismo proceso, el mismo sistema de calidad, el mismo estándar de medición. Lo único que cambia es el equipamiento y el volumen. Este artículo explica por qué esto es importante y cómo gestionamos la transición de 10 piezas a 500.000.

La brecha entre el prototipo y la producción: por qué las piezas cambian cuando se escala

La brecha aparece porque la creación de prototipos y la producción a menudo se tratan como proyectos separados. Un taller de prototipos mecaniza una pieza a la vez, verificando las dimensiones con calibradores. Un taller de producción maneja un alimentador de barras e inspecciona mediante muestreo. Los dos procesos producen resultados diferentes, incluso cuando el dibujo es el mismo.

Tres fallas comunes:

Cambio de dato:La tienda prototipo hace referencia a una superficie. El taller de producción hace referencia a otro. Las características no se alinean.

Deriva de tolerancia:El prototipo mantiene ±0,01 mm porque el maquinista tiene mucho cuidado. El taller de producción mantiene ±0,05 mm porque el proceso está optimizado para la velocidad.

Inconsistencia material:El prototipo utiliza material recocido. La producción utiliza estirado en frío. El material se mecaniza de manera diferente y el acabado de la superficie cambia.

Eliminamos estos fallos utilizando el mismoMecanizado CNCproceso desde el primer artículo hasta el último. El prototipo se mecaniza en un centro fresador-torneador de 5 ejes. La producción se realiza en tornos y centros de mecanizado alimentados por barras. Pero el dato, la estrategia de herramientas y el estándar de inspección son idénticos.

Cómo elegir el proceso adecuado para la geometría de su pieza

No se deben girar todas las piezas. No se deben fresar todas las piezas. La geometría decide. Aquí está la lógica que utilizamos:

¿Dominan las características cilíndricas?El torneado es más rápido y mantiene mejor la tolerancia del diámetro. Ejes, pasadores, conectores, casquillos.

¿Dominan los rasgos prismáticos?El fresado es la elección correcta. Carcasas, soportes, colectores, placas.

¿Se requieren tanto torneado como fresado?Un centro de torno-fresado de 5 ejes mecaniza la pieza completa en una sola configuración, sin transferencia de datos ni operaciones secundarias.

¿Contornos 3D complejos?El mecanizado simultáneo de 5 ejes maneja geometrías que requerirían múltiples configuraciones en una fresadora de 3 ejes.

Para los volúmenes de producción, evaluamos si una empresa dedicadaMecanizado CNCLa celda puede reducir costos combinando operaciones. Para los prototipos, priorizamos la flexibilidad y la velocidad. La lógica del proceso sigue siendo la misma: sólo cambia el equipo.

Estrategia de tolerancia: prototipo versus producción

Un error común: los prototipos necesitan tolerancias más estrictas que la producción. En realidad, ambos necesitan las tolerancias que requiere el montaje. La diferencia es cómo los verificas.

Etapa de prototipo:Medimos cada característica en una CMM. El primer informe del artículo muestra los valores reales. Utilizamos el prototipo para validar el diseño y confirmar que las tolerancias se pueden alcanzar en producción.

Etapa de producción:Usamos la misma CMM, los mismos accesorios y la misma sala con temperatura controlada. El Control Estadístico de Procesos (SPC) monitorea las dimensiones críticas. Si el proceso se desvía, lo ajustamos antes de que las piezas salgan de las especificaciones.

La clave es la coherencia. Un prototipo que cumpla con ±0,005 mm solo es útil si la producción puede mantener la misma tolerancia. Lo confirmamos antes de cotizar, no después del primer lote.

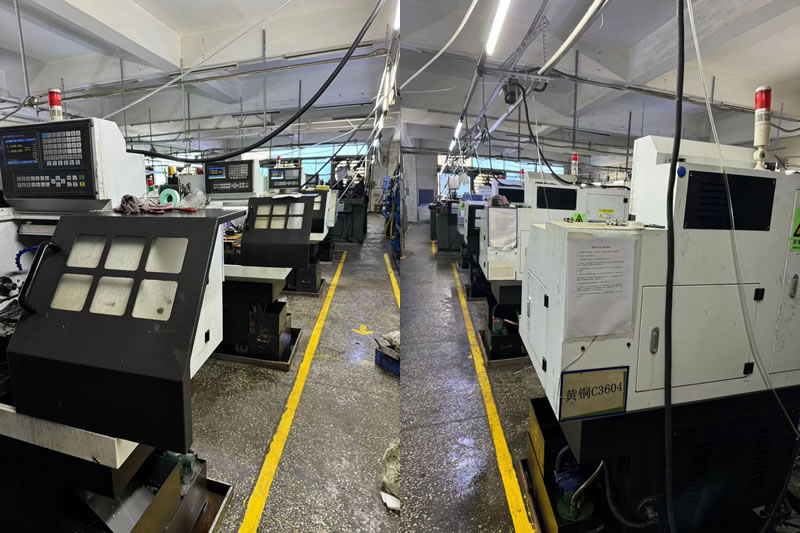

Equipo y capacidad: lo que cambia del prototipo a la producción

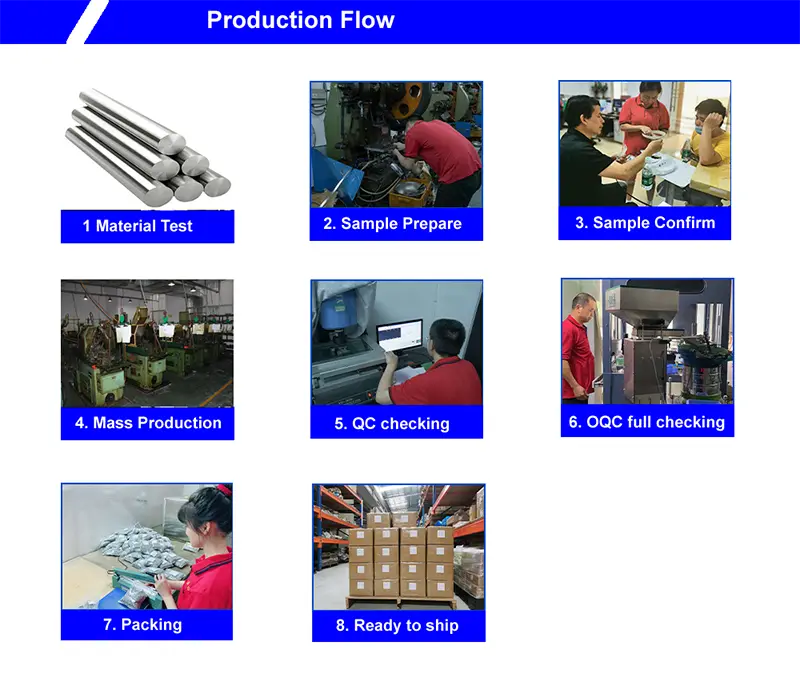

Control de calidad: un sistema desde el primer artículo hasta el envío final

Porque usamos lo mismoMecanizado CNCproceso de prototipos y producción, nuestro sistema de calidad cubre todo el ciclo de vida.

Inspección del Primer Artículo (FAI):Cada nuevo número de pieza recibe un informe dimensional completo. Verificamos el dato, las características críticas y el acabado superficial.

Monitoreo en proceso:Las tiradas de producción se controlan con SPC. Las dimensiones críticas se comprueban a intervalos definidos. Las compensaciones de herramientas se ajustan antes de que se produzca la deriva.

Inspección final:Cada envío incluye un informe dimensional con los valores medidos reales. Se incluyen certificados de materiales y registros de tratamientos térmicos.

Certificaciones:Norma ISO 9001:2015. Documentación PPAP bajo petición.

Un ejemplo real: de 10 prototipos a 50.000 piezas de producción

Un proveedor europeo de automóviles necesitaba un componente de actuador de acero inoxidable. Comenzaron con 10 prototipos para la validación del diseño y luego ampliaron a 50.000 piezas por año. Su proveedor anterior utilizó un taller de prototipos para las primeras 10 piezas y un taller de producción diferente para el volumen. Las piezas de producción fallaron en el ensamblaje: el orificio estaba 0,02 mm descentrado.

Lo que hicimos diferente:

• Mecanicé los 10 prototipos en un centro de torno-fresado de 5 ejes, la misma familia de máquinas utilizadas para la producción.
• Se utilizaron los mismos datos para la creación de prototipos, producción e inspección.
• Aplicado lo mismoMecanizado CNCparámetros y estrategia de herramientas desde el prototipo hasta la producción.
• Envié 10 prototipos en 7 días y luego 50.000 piezas de producción en 6 semanas. El cliente eliminó la revalidación y redujo el tiempo de comercialización en 4 meses.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre las tolerancias de prototipo y de producción?

R: La tolerancia debe ser la misma si el conjunto lo requiere. La diferencia es la inspección: los prototipos se miden al 100% en todas las características, mientras que la producción utiliza SPC más una inspección del 100% en las características críticas. En Nuote Metals utilizamos los mismosMecanizado CNCproceso y el mismo dato para ambos, por lo que el prototipo que usted aprueba es la pieza que recibe en producción.

P2: ¿Cómo elijo el proceso de mecanizado adecuado para reducir el costo total?

R: Comience con la geometría. Si la pieza es cilíndrica el torneado es más rápido y económico. Si es prismático, el fresado es la elección correcta. Si se requieren ambas cosas, un centro de torno-fresado de 5 ejes elimina las operaciones secundarias y reduce la manipulación. Para los volúmenes de producción, evaluamos si las herramientas dedicadas y los alimentadores de barras pueden reducir el costo unitario. El objetivo es hacer coincidir el proceso con la pieza, no forzar la pieza a entrar en un proceso.

P3: ¿Cómo se garantiza la coherencia entre múltiples ejecuciones de producción?

R: Usamos el mismoMecanizado CNCprograma, los mismos accesorios y el mismo plan de inspección para cada ejecución. Las herramientas están preestablecidas y controladas según el tiempo de corte. SPC monitorea dimensiones críticas. Si se programa un nuevo lote meses después, extraemos la hoja de configuración original y verificamos el primer artículo con la muestra aprobada. La coherencia es un proceso, no una promesa.
