Estampado de metales de precisión

Desde los soportes que sujetan el motor de su automóvil hasta los terminales que conectan la batería de su teléfono,estampado de metales de precisiónLos componentes están en todas partes. Son las piezas metálicas que dan forma, estructura y función a los productos que utilizamos día a día. En Nuote Metals, producimos estos componentes por millones: de manera precisa, consistente y rentable.

¿Qué es el estampado de metales de precisión?

Es un proceso de fabricación que forma componentes metálicos alimentando bobinas o láminas de metal a través de una prensa de estampado equipada con matrices diseñadas a medida. La prensa aplica una gran fuerza para cortar, doblar, dar forma o perforar el metal hasta darle una forma acabada, a menudo en un solo golpe o en una secuencia progresiva.

A diferencia de la fundición o la forja, el estampado no requiere fundir el material. Da forma al metal a temperatura ambiente mediante conformado en frío, lo que preserva las propiedades mecánicas originales del material. El resultado es un componente resistente, dimensionalmente preciso y listo para ensamblar, sin el costo ni el tiempo adicional del procesamiento secundario.

El estampado de metal de precisión puede producir piezas simples (una arandela plana con un orificio en el medio) o componentes complejos (una carcasa embutida con múltiples curvaturas, orificios perforados y elementos en relieve). La complejidad depende del diseño del troquel y del número de operaciones realizadas en cada carrera de la prensa.

Estampado frente a procesos alternativos: por qué gana el estampado

Cuando es necesario producir piezas metálicas en grandes cantidades, el estampado suele ser el método disponible más eficiente.

Una vez fabricado el troquel, el coste marginal de cada pieza adicional es muy bajo. Esto hace que el estampado sea la opción ideal para tiradas de producción de 10.000 piezas o más.

Nuestras capacidades de estampado: prensas, materiales y procesos

Capacidad de prensa

Operamos una moderna instalación de estampado con prensas que van desde 25 toneladas hasta 200 toneladas. Esta gama nos permite manejar todo, desde componentes electrónicos delicados hasta piezas estructurales de automoción más grandes.

Opciones de materiales

Procesos de estampado disponibles

Tolerancias dimensionales

Mantenemos tolerancias estrictas basadas en el espesor del material y la geometría de la pieza. Para la mayoría de las funciones, mantenemos ±0,05 mm para posiciones de orificios, contornos en blanco y ángulos de plegado. Tolerancias de precisión de hasta ±0,01 mm están disponibles bajo petición.

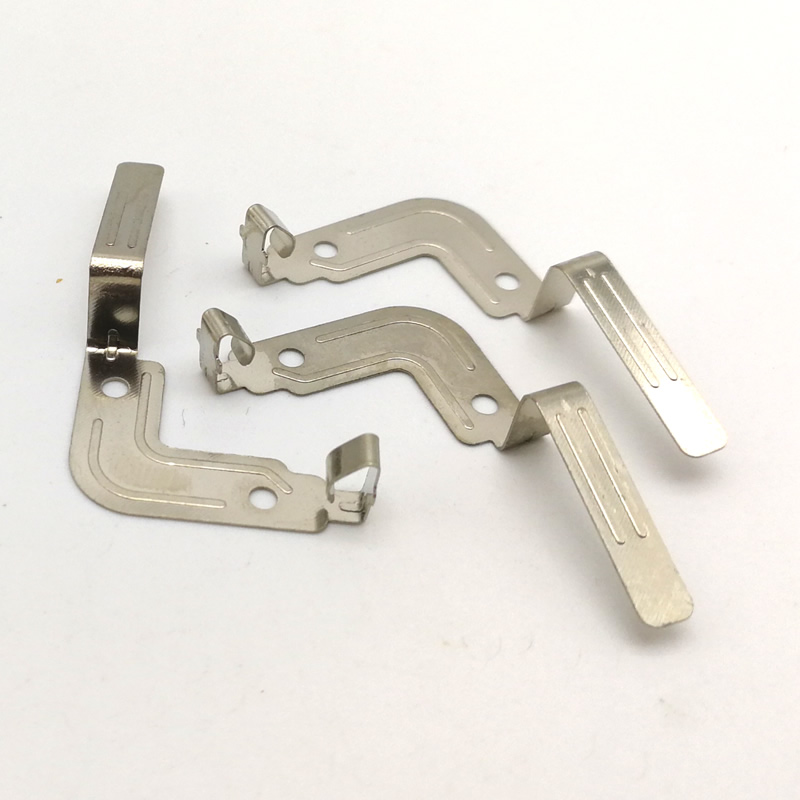

Una aplicación real: terminal de batería para fabricantes de vehículos eléctricos

Un fabricante de paquetes de baterías para vehículos eléctricos necesitaba un componente terminal de gran volumen para sus conexiones de celda a barra colectora. El terminal requería múltiples orificios perforados en una posición de ±0,05 mm, una curva de 90° con un radio estrecho y una superficie de contacto acuñada para un rendimiento eléctrico constante. El volumen anual fue de 500.000 piezas: demasiadas para el mecanizado CNC, demasiado complejas para una simple matriz de corte.

Diseñamos un troquel progresivo con nueve estaciones: perforar orificios piloto, borrar el contorno exterior, acuñar la superficie de contacto, doblar y cortar final. El troquel progresivo funciona a 80 golpes por minuto, produciendo terminales terminados y listos para enchapar. El cliente recibió las primeras muestras en 18 días y las piezas de producción en 30 días. Después de 18 meses de producción, la matriz ha producido más de 1,5 millones de terminales con rechazos de dimensión cero.

Donde se usa

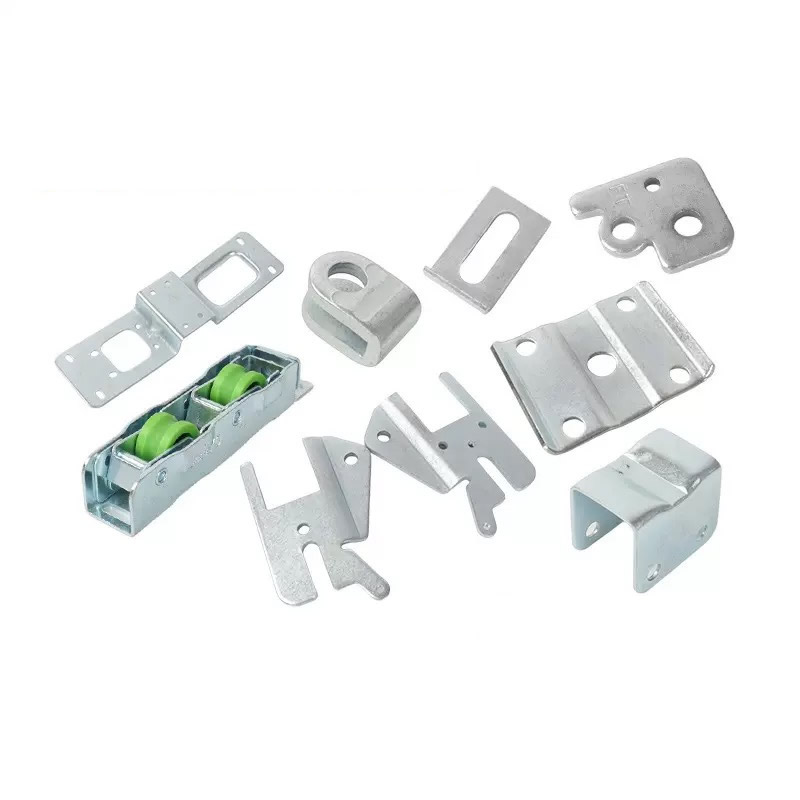

Los componentes de estampado de metal de precisión se encuentran prácticamente en todas las industrias:

• Automotor– Soportes, carcasas, conectores, carcasas de sensores, componentes de cinturones de seguridad, piezas del sistema de escape.

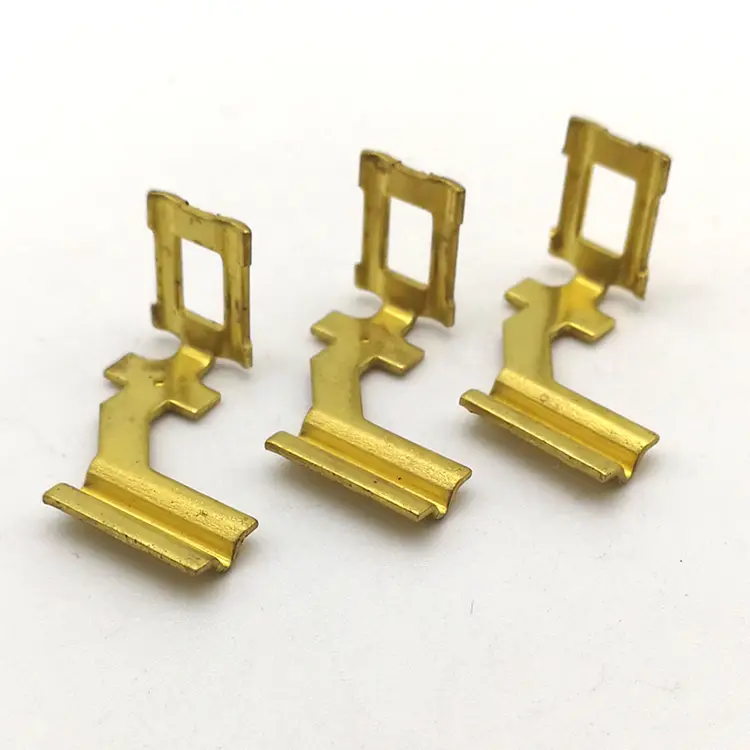

• Electrónica– Latas de blindaje, terminales, contactos, conectores, disipadores de calor.
• Dispositivos médicos– Componentes de instrumentos quirúrgicos, carcasas de equipos de diagnóstico, carcasas de dispositivos implantables
• Aeroespacial– Soportes, sujetadores, cerramientos, componentes de acabado interior.
• Energía renovable– Clips de montaje del panel solar, componentes del gabinete de la batería, chasis del inversor
• climatización– Componentes de conductos, carcasas de ventiladores, paneles de control.
• Mobiliario y ferretería– Bisagras, soportes, conectores, molduras decorativas.
• Telecomunicaciones– Componentes de blindaje, carcasas de conectores, piezas de equipos de estaciones base.

Cómo fabricamos componentes de estampado: desde el diseño hasta la entrega

Paso 1: Diseño y revisión de DFM

Proporcionas un dibujo 2D o un modelo 3D (STEP, IGES o PDF). Nuestros ingenieros revisan el diseño para determinar su capacidad de fabricación: verifican los radios, las tolerancias, el espesor del material y las direcciones de curvatura. Proporcionamos comentarios de DFM dentro de 2 a 3 días hábiles para reducir los costos de herramientas y mejorar el rendimiento de las piezas.

Paso 2: Diseño y fabricación de herramientas

Diseñamos y fabricamos nuestros propios troqueles de estampado internamente. Esta integración vertical nos brinda tiempos de entrega más rápidos, menores costos de herramientas y un control de calidad completo. La selección de acero para herramientas (D2, A2 o carburo para grandes volúmenes) se adapta a sus requisitos de material y volumen.

Paso 3: Muestreo e inspección del primer artículo

Producimos hasta 20 piezas de muestra sin cargo adicional (para herramientas aprobadas). Medimos cada dimensión en un comparador óptico y proporcionamos un informe completo de inspección del primer artículo (FAI). Usted inspecciona y aprueba antes de que comience la producción.

Paso 4: Producción y Control de Calidad

La producción completa se ejecuta de acuerdo con la cantidad de su orden de compra. Las inspecciones durante el proceso se realizan a intervalos definidos (cada 500 a 2000 piezas). Muestreo aleatorio final por AQL (ANSI/ASQ Z1.4). Cada lote se inspecciona 100% dimensionalmente antes del embalaje.

Paso 5: Operaciones secundarias y envío

Ofrecemos servicios secundarios internos y asociados: desbarbado, roscado, soldadura, enchapado (zinc, níquel, estaño), recubrimiento en polvo y anodizado. Las piezas se empaquetan según sus especificaciones (a granel, en bandeja, en carrete o en bolsa) y se envían con la documentación completa.

Garantía de calidad: qué comprobamos y por qué es importante

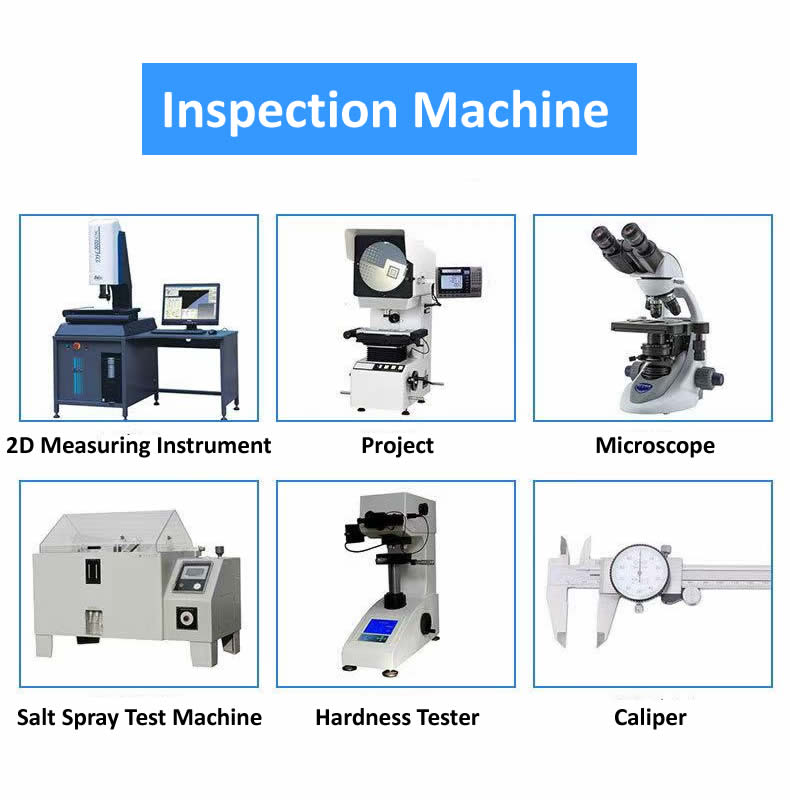

Nuestro equipo de inspección:

• Sistema de medición de imágenes 2.5D– Medición de contorno completo, posición del agujero, concentricidad
• Proyector de perfiles (comparador óptico)– Profundidad de la cavidad, ángulo de curvatura, radio del borde.
• micrómetro láser– Medición de diámetro sin contacto y de alta velocidad
• Probador de dureza Rockwell– Verificación de la dureza de la materia prima.
• Cámara de prueba de niebla salina –Pruebas de resistencia a la corrosión (ASTM B117)
• Espectrómetro– Verificación de la composición del material de las bobinas entrantes.

Todo el equipo es calibrado anualmente por laboratorios externos acreditados. Los registros de inspección se conservan durante cinco años.

Su pedido – Lo que le enviamos

Cuando lleguen sus componentes de estampado de metal de precisión, recibirá un registro completo de lo que se produjo y cómo se verificó.

Qué encontrarás en la caja:

• Piezas en embalaje sellado– Etiquetado con número de pieza, número de lote y cantidad
• Certificado de materiales– Composición química y propiedades de tracción de la bobina original.
• Informe de inspección del primer artículo (FAI)– Verificación dimensional completa (para herramientas nuevas)
• Informe de inspección dimensional– Medidas reales del lote de producción.
• Certificado de chapado– Espesor verificado por XRF (si corresponde)
• Certificado de conformidad– Firmado por nuestro gerente de control de calidad, rastreable por lotes

Certificado para:ISO 9001:2015, RoHS, ALCANCE

Tres preguntas que respondemos con frecuencia

P: "¿Cuál es la cantidad mínima de pedido (MOQ) para el estampado de metal de precisión?"

R: Para piezas que requieren nuevas herramientas dedicadas, nuestro MOQ típico es de 5000 a 10 000 piezas para amortizar los costos de herramientas. Sin embargo, ofrecemos cantidades flexibles para la creación de prototipos, desde 50 a 500 piezas utilizando herramientas blandas temporales o corte por láser (para piezas planas sin doblar). Para piezas que se pueden producir utilizando nuestra biblioteca de herramientas estándar existente, aceptamos pedidos a partir de 100 piezas. Envíe su dibujo para obtener una cotización personalizada. También ofrecemos hasta 20 piezas de muestra sin cargo después de la aprobación de las herramientas (el cliente paga el envío).

P: "¿Cuál es el plazo de entrega típico para el estampado de metal de precisión?"

R: Los plazos de entrega dependen de la complejidad de la pieza y los requisitos de herramientas. Para piezas simples con herramientas de corte o perforación de una sola operación (matriz compuesta), la fabricación de herramientas generalmente demora entre 15 y 20 días hábiles. Las primeras muestras están disponibles entre 3 y 5 días después de completar el mecanizado. Para piezas complejas que requieren troqueles progresivos con múltiples estaciones (doblado, embutición, acuñado), el plazo de entrega de las herramientas oscila entre 25 y 40 días hábiles. Ofrecemos herramientas aceleradas por una tarifa adicional. Se pueden producir prototipos de herramientas (herramientas blandas que utilizan aluminio o acero dulce) en 7 a 10 días para ejecuciones de validación de bajo volumen.

P: "¿Cómo empiezo con un proyecto de estampado de metal de precisión?"

R: Comenzar es sencillo. Envíenos un dibujo 2D (PDF) o modelo 3D (STEP, IGES o SolidWorks) con dimensiones, tolerancias y material especificado. Incluya la cantidad estimada anual o del pedido y cualquier requisito de acabado de superficie. Con esta información, proporcionamos un presupuesto en 24 horas y un presupuesto en firme con desglose de herramientas en 3 a 5 días hábiles. Para piezas sencillas, podemos citar un boceto a mano o una fotografía clara con dimensiones. También ofrecemos análisis DFM gratuito: revisaremos su diseño y sugeriremos mejoras antes de comenzar con las herramientas.

Nuote Metals – Dongguan, China. Certificado ISO 9001:2015. Revisión gratuita de DFM y muestras disponibles. Contáctenos con su dibujo; le responderemos dentro de las 24 horas con el costo de las herramientas, el precio de la pieza y el tiempo de entrega.
