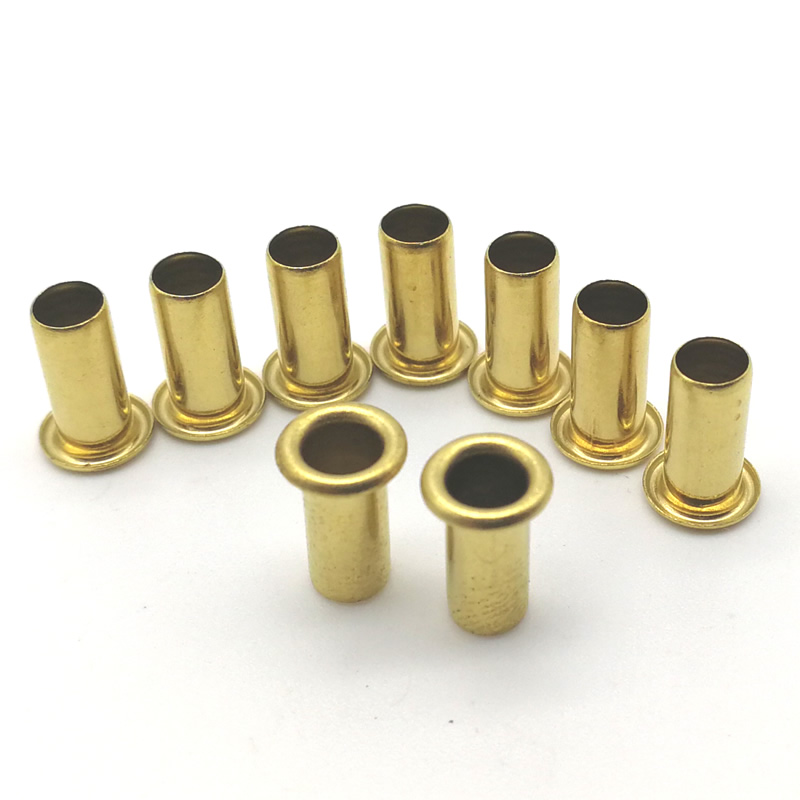

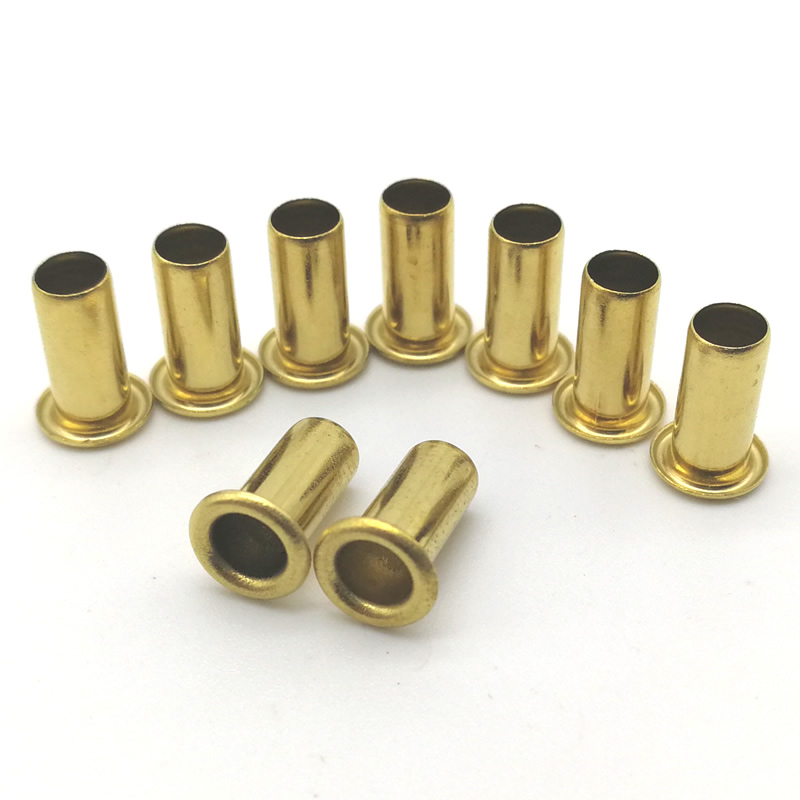

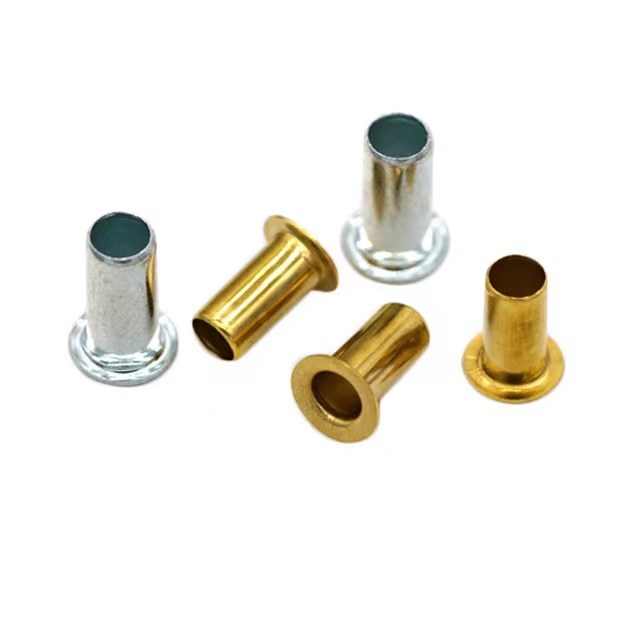

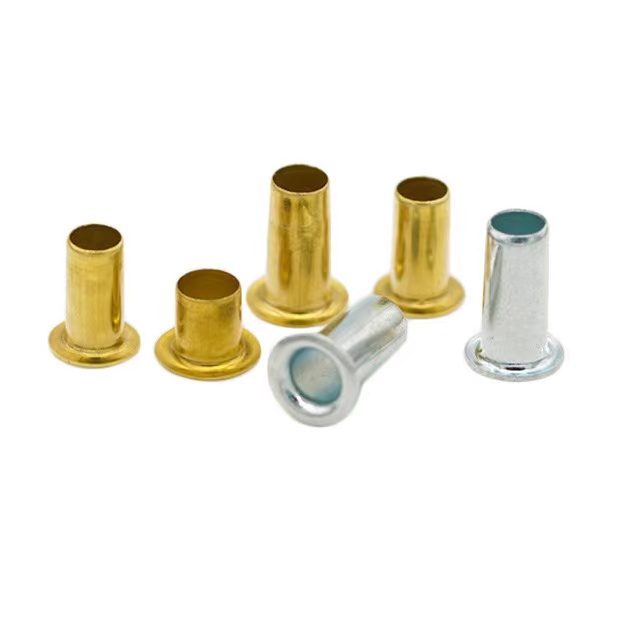

Ojal perforado

Para reforzar agujeros en tela, cuero o chapa fina, este componente ofrece una solución sencilla y permanente. A diferencia de las alternativas estiradas o tubulares, unaojal perforadose forma extruyendo un cilindro a partir de un disco plano, lo que da como resultado una pieza sin costuras y sin rebabas adecuada para ensamblajes de gran volumen.

Metales NuoteSigue un estricto protocolo de fabricación de siete pasos para cada pedido, desde el abastecimiento de materiales hasta la inspección final. Esta guía detalla nuestro proceso, opciones de materiales, datos dimensionales y políticas de calidad transparentes.

Aplicaciones del mundo real

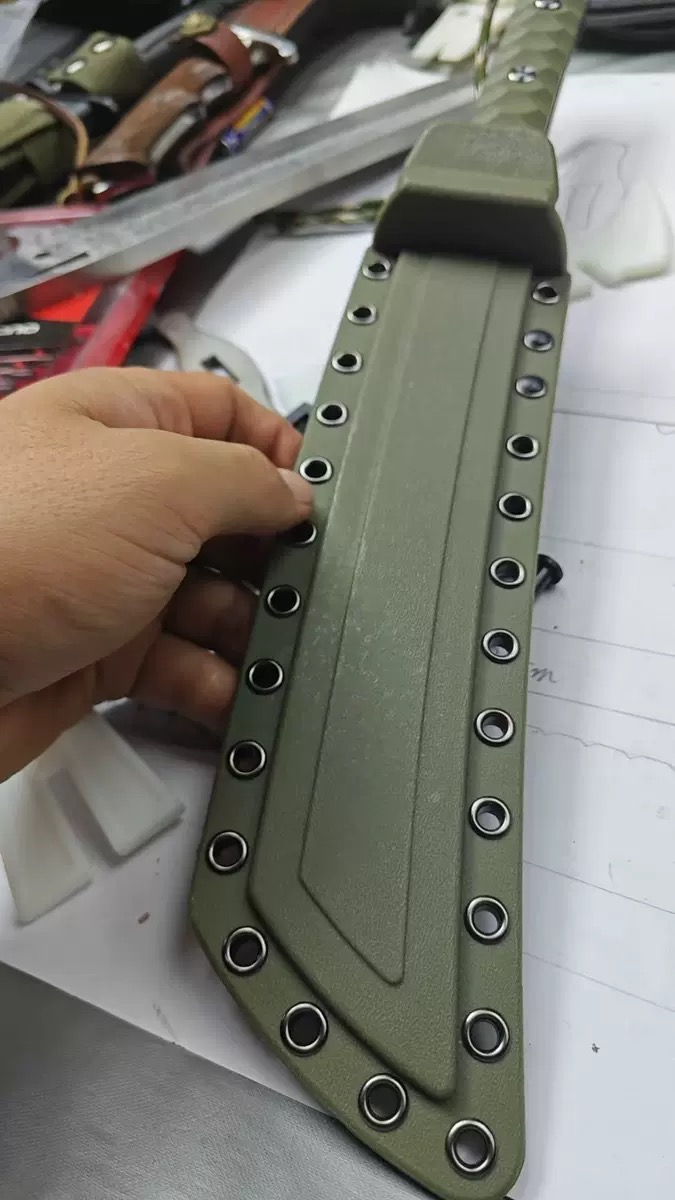

Caso 1: Detalles decorativos de cuchillos de juguete (plástico ABS, ojal perforado de latón)

Un fabricante de juguetes para niños quería añadir un aspecto realista y premium a su serie de cuchillos de juego. El diseño requería pequeños puntos metálicos alrededor de la hoja y el mango para imitar la apariencia de los remaches en una herramienta real. Estos acentos eran puramente decorativos, no de carga. Los requisitos eran: brillante, seguro para los niños, fácil de instalar y lo suficientemente seguro como para sobrevivir al juego duro.

Suministramos componentes de ojales perforados de latón (diámetro interior de 3 mm, brida exterior de 6 mm, longitud de cilindro corta de 2 mm, acabado lacado). El cañón poco profundo permitió que el ojal quedara casi al ras contra la superficie de ABS. El acabado de latón brillante le dio al juguete un aspecto “auténtico” de alta gama. Debido a que el ojal perforado no tiene rebabas afiladas, pasó todas las pruebas de seguridad contra enganches con los dedos. Recomendamos una instalación sencilla con estaca térmica: caliente ligeramente el ojal y presiónelo en un hueco premoldeado. Después de 10.000 ciclos de caída e impacto, ninguno de los ojales decorativos se aflojó ni se cayó. El cliente ahora utiliza nuestros ojales perforados de latón en cuatro modelos de juguetes como elemento de diseño característico.

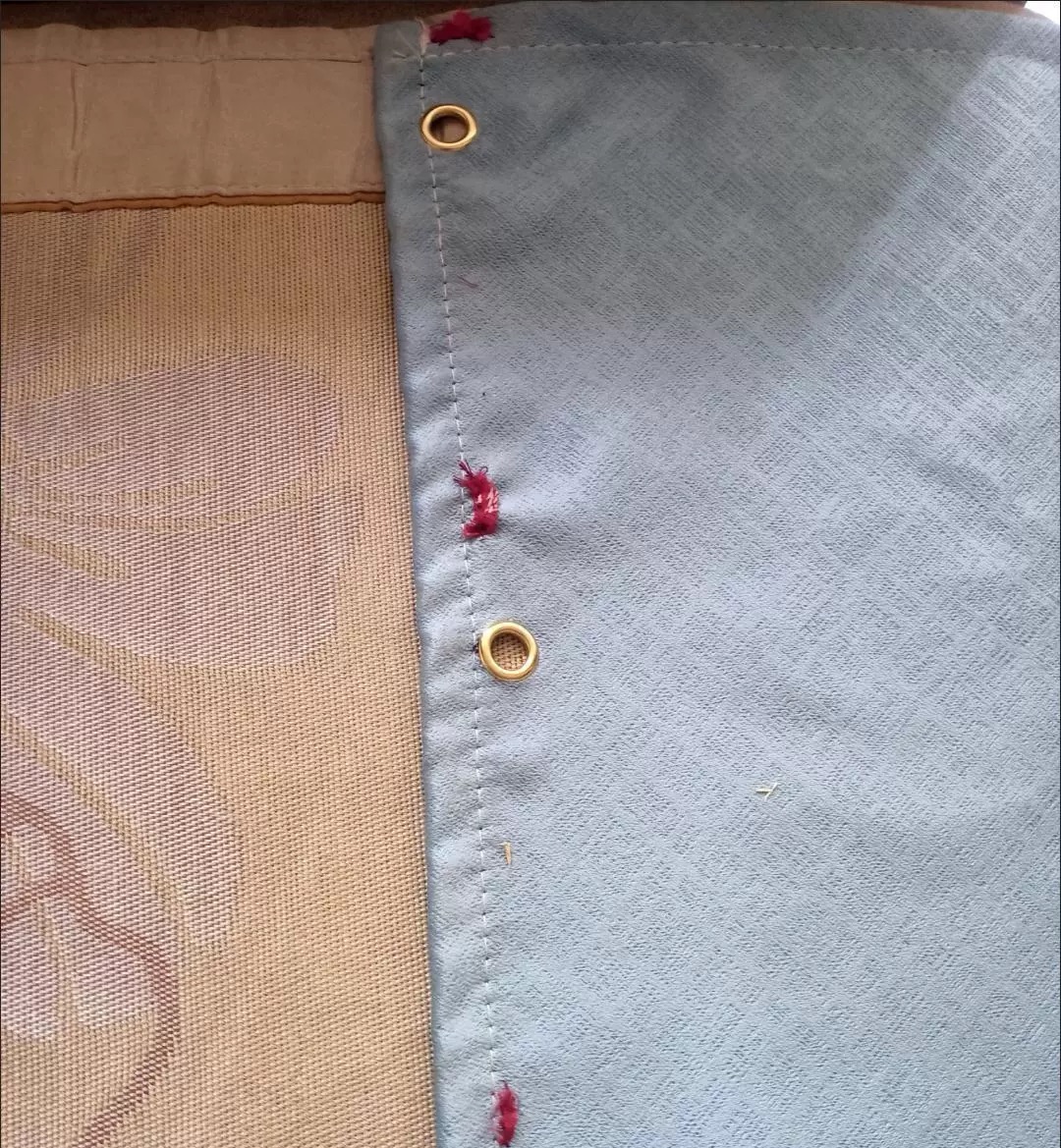

Caso 2: Punto de amarre de la lona

Un fabricante de lonas industriales necesitaba un ojal resistente a la corrosión para cubiertas de camiones pesados ​​expuestos a la sal y la lluvia de la carretera. Los ojales de aluminio anteriores se deformaron bajo alta tensión y se corroieron después de un invierno. Necesitaban una solución más resistente y resistente a la oxidación que pudiera soportar una fuerza de tracción de 200 kg.

Recomendamos piezas de ojal perforadas de latón (diámetro interior de 8 mm, brida exterior de 15 mm, longitud del cilindro de 8 mm, acabado lacado). El material de latón ofrecía una excelente resistencia a la corrosión en condiciones exteriores y al mismo tiempo seguía siendo fácil de instalar. El cilindro sin costuras del ojal perforado rodó firmemente contra la tela de PVC, evitando que se deslice. La amplia brida de latón distribuyó la carga uniformemente, eliminando la deformación. Después de dos años de uso en el campo con 5.000 lonas, no se reportaron fallas. Desde entonces, el cliente ha convertido todas las cubiertas resistentes a nuestros ojales perforados de latón.

Diferentes tipos de ojales que podemos hacer

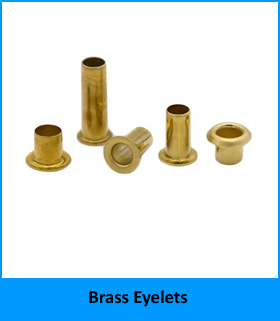

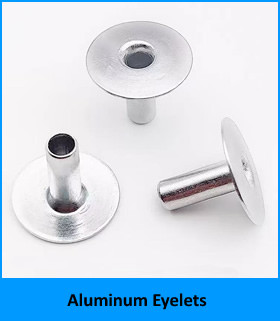

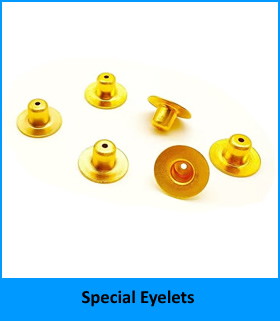

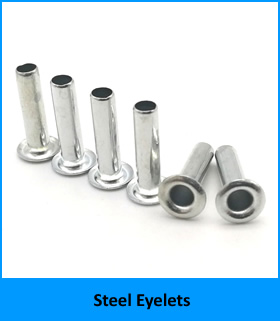

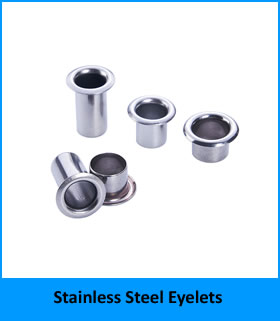

Metales Nuoteproduce diferentes tipos de ojales, como ojales de latón, ojales de acero, ojales de acero inoxidable, ojales de aluminio, ojales de cobre y ojales especiales.





Parámetros Técnicos – Materiales y Dimensiones

Ofrecemos estos ojales en cuatro familias de materiales.

Opciones de materiales

Material	Grados	Acabado típico	Resistencia a la corrosión
Latón	C26000	Lacado, antiguo, níquel.	Bueno (interior/marino)
Acero bajo en carbono	SPCC, Q195	Galvanizado (transparente/azul/amarillo)	Moderado a bueno
Aluminio	5052, 1100	Anodizado transparente o color	Bueno (rocío de sal más de 100 horas)
Acero inoxidable	304, 316	Pasivado, granallado	Excelente (marino/químico)

Rango de dimensiones estándar

Diámetro interior (mm)	Brida exterior (mm)	Longitud del cañón (mm)	Rango de agarre (mm)
3.0	6,0 – 6,5	3,4,5	1,0 – 3,5
4.0	7,5 – 8,0	4,5,6	1,5 – 4,5
5.0	9,0 – 10,0	5,6,7	2,0 – 5,5
6.0	10,5 – 11,5	6,7,8	2,5 – 6,5
8.0	13,5 – 15,0	7,8,10	3,0 – 8,0
10.0	16,0 – 18,0	8,10,12	3,5 – 10,0

Actualmente tenemos más de 3000 tamaños diferentes de ojales en stock, aquí solo se enumeran algunos tamaños.

Proceso de producción de siete pasos

Seguimos este flujo de trabajo para cada lote.

Paso a paso desde la materia prima hasta la pieza terminada

1. Abastecimiento de materiales– Las bobinas certificadas de latón, acero, aluminio o acero inoxidable se compran en fábricas aprobadas. Cada bobina está etiquetada con el número de calor y el grado.
2. Inspección de materiales– Las bobinas entrantes se prueban utilizando un espectrómetro para verificar la composición química. El espesor se comprueba con un micrómetro láser.
3. Personalización o configuración de herramientas– Para nuevas dimensiones, diseñamos y mecanizamos matrices progresivas de carburo (plazo de entrega de 15 a 25 días). Para tamaños estándar, nuestros técnicos instalan y alinean el troquel existente.
4. Inspección del primer artículo– La prensa procesa entre 20 y 50 piezas de muestra. Nuestro equipo de control de calidad mide todas las dimensiones (ID, OD, longitud del cañón, espesor de la brida). Las muestras se envían al cliente para su aprobación.
5. Producción en masa– Tras la aprobación, la prensa funciona a entre 200 y 600 golpes por minuto, produciendo hasta 30.000 componentes por hora. Los controles durante el proceso se realizan cada 2.000 piezas.
6. Revestimiento subcontratado (si es necesario)– Para piezas de acero o latón que requieren acabados de zinc, níquel o antiguos, enviamos lotes a nuestros socios de enchapado certificados. El espesor del revestimiento se verifica mediante XRF.
7. Inspección final de salida– Los lotes terminados se clasifican 100 % ópticamente según las dimensiones críticas. Se extrae una muestra aleatoria (AQL 1.0) para realizar una verificación dimensional completa y una prueba de extracción. Se emite un Certificado de Conformidad con cada envío.

Este flujo de trabajo de siete pasos garantiza que cadaojal perforadosalir de nuestra fábrica cumple con las tolerancias y propiedades del material que prometemos.

Vea nuestro vídeo para saber cómo hacemos ojales.

Garantía de Calidad y Certificaciones

Mantenemos lo siguiente para cada lote:

• Alcance de la certificación
• ISO 9001:2015 Sistema completo de gestión de calidad.
• RoHS (2011/65/UE) Límites de plomo, cadmio y mercurio (probado por SGS)
• Declaración REACH SVHC (lista actual)
• Declaración libre de minerales en conflicto en la República Democrática del Congo

Cada envío incluye un certificado de prueba de fábrica, un informe de inspección dimensional, un certificado de espesor del revestimiento (si corresponde) y un Certificado de conformidad firmado.

Políticas transparentes

• Política de muestra: 20 piezas gratis para cualquier tamaño estándar (el cliente paga el envío)
• Cantidad mínima de pedido: 2000 piezas para acero/latón; 5.000 para acero inoxidable/aluminio
• Plazo de entrega: de 5 a 7 días hábiles para tamaños en existencia; 12 a 15 días para acabados personalizados
• Cargos por herramientas: ninguno para diámetros internos y longitudes de cañón estándar
• Política de devolución: piezas defectuosas reemplazadas sin costo

Metales Nuoteno cobra por la recalificación o el nuevo muestreo cuando no se cumplen las tolerancias.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre un ojal perforado y un remache tubular?

R: La principal diferencia radica en cómo se fabrica cada uno. Nuestroojal perforado(también llamado ojal embutido profundo) se forma a partir de una hoja de metal plana mediante un proceso de embutición profunda progresivo: perforamos un espacio en blanco, luego lo dibujamos en una taza y finalmente perforamos el fondo para crear el agujero. Esto da como resultado un componente de una sola pieza sin costuras, con un cilindro liso y sin juntas. Un remache tubular, por el contrario, parte de un tubo metálico (sin costura o soldado). El tubo se corta a la medida necesaria y luego se enrolla o encabeza un extremo para formar la brida. Debido a que utiliza tubos prefabricados, un remache tubular puede tener una costura visible (si está soldado) y normalmente tiene una pared más delgada que un ojal dibujado del mismo diámetro. Para aplicaciones que requieren un orificio limpio y sin rebabas y máxima resistencia a la extracción en materiales blandos (cuero, tela, plástico), recomendamos nuestro ojal perforado. Para fijaciones de metal a metal de gran volumen y bajo costo donde una costura visible es aceptable, un remache tubular puede ser suficiente.

P2: ¿Se pueden fabricar componentes de ojales perforados de acero inoxidable sin agrietarse?

R: Sí, pero con controles específicos. El acero inoxidable (especialmente el 304) se endurece rápidamente durante la extrusión. Usamos punzones formadores de carburo pulido y extrusión de múltiples etapas (tres golpes ligeros en lugar de uno fuerte) para evitar grietas. También se aplica un lubricante sin cloro de alto rendimiento. Para longitudes de cilindro superiores a 1,5× DI, recomendamos un recocido intermedio o cambiar a acero inoxidable 316. Nuestra tasa de rechazo interno para versiones de acero inoxidable es del 0,6%, por debajo del promedio de la industria.

P3: ¿Cómo selecciono la longitud correcta del cilindro para un ojal perforado cuando la pila de material incluye espuma o acolchado?

R: Mida el espesor de la pila bajo presión de sujeción real (no en reposo). Luego seleccione una longitud de cañón que exceda ese espesor comprimido entre 1,0 y 1,5 mm. Por ejemplo, si la espuma se comprime de 5 mm a 2 mm por debajo de 2 kg/cm², utilice una longitud de cilindro de 3,0 a 3,5 mm. Nuote Metals ofrece kits de muestra que contienen múltiples longitudes de cilindro para que pueda probar la formación de clinch en su material real. También proporcionamos una calculadora de rango de agarre gratuita; envíenos los detalles de su pila de materiales para obtener una recomendación.

¿Por qué elegirnos?

• Cuatro familias de materiales: latón, acero, aluminio y acero inoxidable (304/316)
• Herramientas internas: sin cargos por matrices externas para tamaños estándar
• Clasificación 100% óptica: elimina piezas que no cumplen con las dimensiones
• Programa de muestra gratuito: pruebe el ajuste antes de ordenar cantidades de producción
• Trazabilidad completa: MTC, CoC y informes de revestimiento con cada pedido

ContactoMetales Nuotehoy para solicitar un paquete de muestra o un paquete de cumplimiento.
