Remaches huecos de acero inoxidable

Remaches huecos de acero inoxidableson sujetadores completamente huecos que combinan la instalación de baja fuerza de un eje hueco con la resistencia permanente a la corrosión del acero inoxidable. A diferencia de los remaches huecos de acero al carbono que requieren un revestimiento para evitar la oxidación, son resistentes a la corrosión por naturaleza: la capa de óxido de cromo se repara sola. Son la mejor opción para aplicaciones exteriores, marinas, alimentarias y médicas donde la oxidación no es una opción.

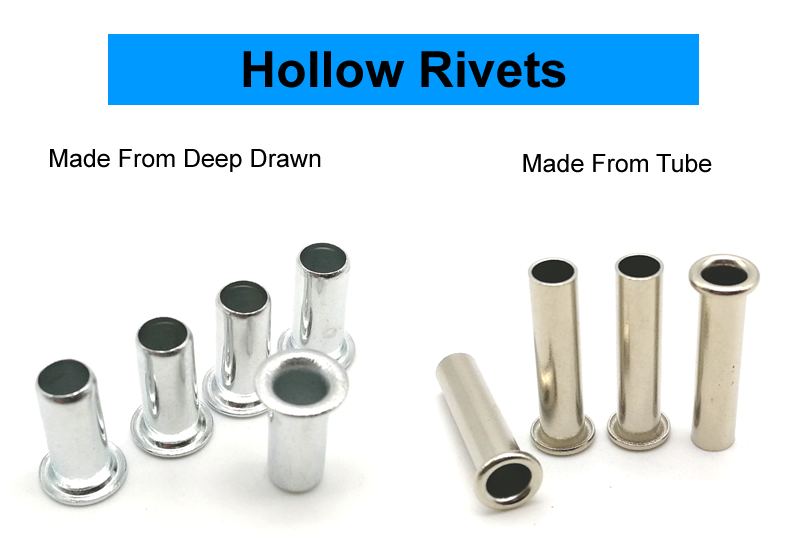

Ofrecemos dos rutas de fabricación de remaches huecos de acero inoxidable:

Corte de tubos + encabezado– Empezamos con tubo de acero inoxidable, lo cortamos a medida y formamos la cabeza en un extremo. Rentable para diámetros más grandes y paredes más gruesas, con tiempos de entrega de herramientas más rápidos.

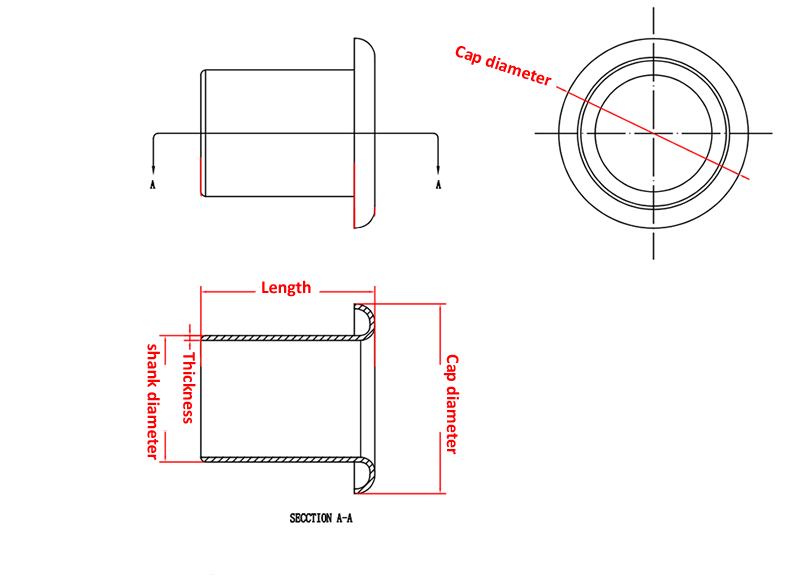

Embutición profunda desde hoja– Partimos de chapa de acero inoxidable y formamos el remache mediante embutición progresiva. Produce una construcción de una sola pieza sin costuras con un espesor de pared constante y un orificio interior liso, ideal para paredes más delgadas y tolerancias más estrictas.

Revisamos su plano y recomendamos la ruta de fabricación óptima en la etapa de cotización.

Acero inoxidable 304 versus 316: ¿qué grado necesita?

Elige 304para aplicaciones generales en exteriores, equipos de procesamiento de alimentos y ensamblajes industriales donde la exposición a la sal es limitada.

Elige 316para ambientes marinos, instalaciones costeras, plantas químicas y cualquier aplicación donde haya cloruros o ácidos presentes.

Corte de tubos versus embutición profunda: ¿qué proceso es el adecuado para usted?

Si no está seguro de qué proceso es el adecuado para su aplicación, envíenos su dibujo. Revisaremos y recomendaremos el método óptimo, sin coste alguno.

Pasivación: por qué es importante para los remaches huecos de acero inoxidable

El acero inoxidable no se oxida, pero durante la fabricación, las partículas microscópicas de hierro libre pueden transferirse desde las herramientas a la superficie. Estas partículas pueden oxidarse y crear manchas rojas en el producto, aunque el remache en sí sea inoxidable.

La pasivación elimina estas partículas de hierro libres y restaura la superficie verdaderamente resistente a la corrosión. Sin él, es posible que sus remaches "inoxidables" aún presenten manchas de óxido.

Incluimos la pasivación de serie en cada lote de componentes de acero inoxidable sin coste adicional.

Una aplicación real: montaje de soporte de exhibición para exteriores

Un fabricante de expositores para exteriores necesitaba un sujetador resistente a la corrosión para ensamblar marcos de acero con recubrimiento en polvo. Los stands se utilizaron al aire libre durante todo el año: la lluvia, la humedad y los cambios de temperatura fueron constantes. Los remaches huecos de acero al carbono galvanizados anteriores mostraron óxido después de una temporada. El cliente necesitaba un sujetador que no se oxidara y que combinara con la apariencia limpia del expositor.

Suministramos remaches huecos de acero inoxidable 304: vástago de 4,0 mm, cabeza redonda de 7,5 mm, cilindro de 6,0 mm de longitud y acabado pasivado. El acero inoxidable 304 proporcionó entre 200 y 500 horas de resistencia a la niebla salina, más que suficiente para exhibiciones en exteriores. La superficie pasivada hacía juego con los marcos con recubrimiento en polvo. El diseño hueco se ensanchó con una fuerza mínima, sin distorsión del fino material del marco. El cliente probó 500 remaches en 100 soportes. Después de 18 meses de exposición al aire libre, cero óxido, cero fallas. Actualmente piden nuestros remaches huecos en lotes de 150.000 unidades al año.

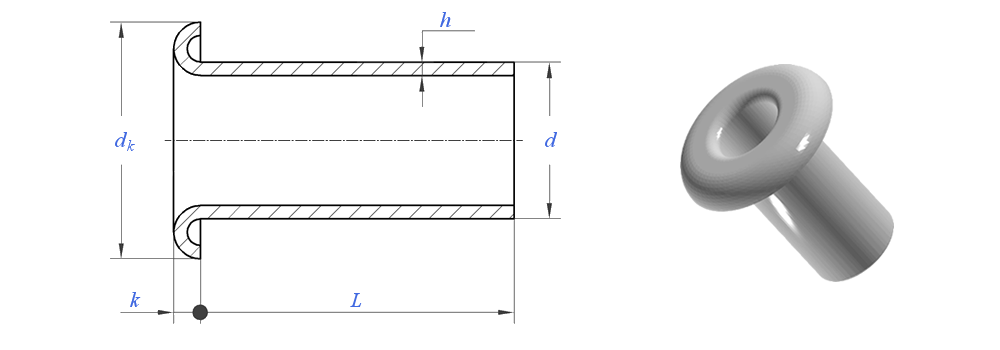

Cómo fabricamos remaches huecos: dos rutas

Ruta 1: Corte de Tubos + Rumbo

1. Adquisición de existencias de tubos: tubos de acero inoxidable 304 o 316 certificados de fábricas aprobadas. Cada lote viene con un certificado de prueba de fábrica y un número de calor.

2. Inspección del material entrante: se verifica el diámetro exterior (±0,02 mm), el espesor de la pared y la composición del material del material de tubo (espectrómetro).

3. Corte del tubo: el tubo se corta a una longitud precisa.

4. Encabezado: el tubo cortado en bruto se coloca en una prensa de encabezado. Una matriz de carburo forma la cabeza en un extremo.

5. Recorte: se eliminan las rebabas alrededor del borde de la cabeza.

6. Tumbling – Se eliminan las microrebabas.

7. Pasivación: elimina las partículas de hierro libres y restaura la capa de óxido de cromo. Incluido sin coste adicional.

8. Inspección Final – Clasificación 100% óptica. Muestra AQL verificada manualmente.

Ruta 2: embutición profunda a partir de chapa

1. Adquisición de existencias de láminas: láminas de acero inoxidable certificadas de fábricas aprobadas.

2. Inspección del material entrante: se verifica el espesor y la composición del material de las láminas.

3. Embutición profunda progresiva: la hoja se introduce en una prensa de transferencia con un troquel progresivo de estaciones múltiples. En una única secuencia continua, el troquel corta un disco, lo introduce en una copa, lo profundiza hasta la longitud final del cañón y perfora el fondo para crear el orificio hueco.

4. Bridas: la brida es plana y paralela.

5. Tumbling: se eliminan las microrebabas.

6. Pasivación – Aplicada como estándar.

7. Inspección final – Clasificación 100% óptica. Muestra AQL verificada manualmente.

Plazo de entrega de la muestra: estándar de 5 a 7 días; herramientas personalizadas: 15 a 20 días.

Equipos de inspección de precisión: protección de la calidad en cada paso

Para garantizar que cada lote de remaches huecos de acero inoxidable cumpla con sus especificaciones, mantenemos una gama completa de equipos de inspección calibrados:

micrómetro láser– Medición sin contacto y de alta velocidad del diámetro del vástago, el diámetro exterior y el espesor de la pared con una precisión de ±0,02 mm.

Comparador óptico (proyector de perfiles)– Inspección visual del perfil de la cabeza, el diámetro de la brida, el radio del borde y la forma general comparándolos con plantillas maestras de superposición.

Sistema de medición de imágenes 2.5D– Medición automatizada del diámetro interior, concentricidad de la brida, longitud del cilindro y planitud de la superficie con alta precisión.

Espectrómetro– Verificación de la composición del material para los grados de acero inoxidable 304 y 316, asegurando que cada lote coincida con la especificación del material certificado.

Probador de dureza Rockwell– Verificación de la dureza de la materia prima y del producto terminado para confirmar propiedades consistentes del material.

Cámara de prueba de niebla salina– Pruebas de resistencia a la corrosión según las normas ASTM B117 para validar la efectividad de la pasivación y el rendimiento de la calidad.

Medidor de espesor XRF– Verificación no destructiva de la consistencia de la capa de pasivación y de la calidad de la superficie.

Todo el equipo es calibrado anualmente por laboratorios externos acreditados. Los registros de inspección se conservan durante cinco años y se incluyen con cada envío.

Trabajar con clientes en todo el mundo

Trabajamos con fabricantes de América del Norte, Europa y Asia, desde fabricantes de exhibidores para exteriores hasta proveedores de equipos marinos y fabricantes de equipos de procesamiento de alimentos. Las imágenes de arriba muestran a algunos de nuestros valiosos socios visitando nuestras instalaciones, colaborando en proyectos personalizados y compartiendo sus experiencias con remaches huecos de acero inoxidable.

Mantenemos completa trazabilidad y documentación de calidad para cada lote:

• Certificados de materiales: certificados de pruebas de fábrica trazables hasta la bobina original
• Informes de inspección dimensional: mediciones reales de cada lote
• Verificación de pasivación: cumplimiento de ASTM A967 documentado
• Certificado de conformidad: firmado y rastreable por lotes

Tres preguntas que respondemos con frecuencia

P: "¿Puedo obtener muestras de remaches huecos de acero inoxidable antes de realizar un pedido de producción?"

R: Sí, ofrecemos muestras de todos nuestros productos. Para las especificaciones estándar existentes, las muestras se proporcionan de forma gratuita; usted solo paga el costo de envío. Para tamaños personalizados o herramientas personalizadas, la disponibilidad de muestras y el tiempo de entrega dependen de los requisitos específicos. Comuníquese con nuestro equipo de ventas con su dibujo o especificación, y ellos le asesorarán sobre el costo de la muestra y el cronograma de entrega. Creemos en probar antes de comprometernos; queremos que tenga confianza en el producto antes de ordenar cantidades de producción.

P: "¿Cuál es la diferencia entre los remaches huecos SUS304 y 316? ¿Cuál debo elegir?"

R: La diferencia es el contenido de molibdeno. 316 contiene entre un 2% y un 3% de molibdeno, que proporciona una resistencia superior a los cloruros (agua salada, sales descongelantes, lejía). El 304 ofrece una excelente resistencia a la corrosión general, pero puede picarse con una exposición prolongada al agua salada. Elija 304 para uso general en exteriores: lluvia, sol, humedad, contacto con alimentos. Elija 316 para ambientes marinos, instalaciones costeras, plantas químicas y cualquier aplicación donde haya niebla salina. Para el caso del soporte de exhibición anterior, 304 fue suficiente porque los soportes se usaron al aire libre pero no en exposición continua al agua salada.

P: "¿Cómo puedo evitar que mis remaches huecos de acero inoxidable se agrieten durante el fraguado?"

R: El acero inoxidable se endurece más rápido que el acero al carbono y es más propenso a agrietarse si las condiciones no son las correctas. Estas son las posibles causas y soluciones:

Causa 1:La fuerza de ajuste es demasiado alta. Los remaches huecos sólo necesitan entre el 15 y el 20 % de la fuerza necesaria para los remaches macizos. El acero inoxidable se endurece bajo presión: una fuerza excesiva provoca grietas antes de que la pared pueda expandirse. Solución: Reduzca la fuerza de fraguado entre un 30 % y un 40 % y vuelva a realizar la prueba.

Causa 2:La longitud del cañón es demasiado corta. Si el cilindro no se extiende entre 1,0 y 1,5 mm más allá del espesor del material, la sección hueca toca fondo y se agrieta. Solución: Mida el espesor total de su pila; ajustaremos la longitud del cañón en su próximo pedido.

Causa 3:Endurecimiento por trabajo por conformado previo. El acero inoxidable se endurece rápidamente. Si la velocidad de su prensa es demasiado alta o las herramientas están desgastadas, el metal se endurece antes de que pueda quemarse. Solución: Utilizamos matrices de carburo pulido y velocidades de abocardado controladas específicamente para remaches huecos de acero inoxidable.

Causa 4:El tamaño del agujero es demasiado ajustado. Si el agujero es de tamaño insuficiente, el cañón se comprime excesivamente. Solución: Aumente el tamaño del orificio hasta el diámetro del vástago + 0,15–0,20 mm.

Si nada de esto resuelve el problema, envíenos una muestra de sus remaches agrietados y su pila de materiales. Analizaremos el fallo y recomendaremos una solución específica, sin coste alguno.
