Componentes metálicos estampados

La mayoría de los talleres de estampado buscan grandes volúmenes de arandelas y soportes simples. Rechazan pedidos con radios estrechos, múltiples curvaturas o cantidades inferiores a 50.000 piezas. Eso deja un vacío para los diseñadores que necesitan precisión.componentes metálicos estampadospero no puede comprometerse con tiradas de un millón de piezas ni tolerar tiempos de entrega de herramientas lentos.

Metales Nuotellena ese vacío. Nos especializamos en componentes metálicos estampados con geometrías complejas, volúmenes medianos a bajos (5000 a 200 000 piezas) y creación rápida de prototipos. Esta página explica cómo lo hacemos, muestra dos ejemplos reales y te brinda los detalles técnicos que necesitas para evaluarnos.

Dos órdenes reales: ambas rechazadas en otros lugares

Carcasa de batería para dispositivos médicos (acero inoxidable 304, 0,5 mm de grosor)

Una startup médica diseñó un sensor portátil. La carcasa de la batería requería un bolsillo profundo, cuatro orificios de montaje perforados en una posición de ±0,05 mm y una pestaña doblada a 90° con un radio interior de 0,3 mm. Tres proveedores de estampado dijeron que no: la geometría era demasiado compleja para herramientas progresivas a un costo razonable.

Aceptamos el desafío. Utilizando un troquel de transferencia (no progresivo), producimos componentes metálicos estampados en lotes de 8.000 piezas. El troquel de transferencia nos permitió dibujar profundamente el bolsillo en una estación, perforar agujeros en la siguiente y acuñar el fondo para que quede plano. Entregamos las primeras muestras en 18 días. Después de 50.000 piezas, el troquel presentaba un desgaste mínimo. El cliente recibió la autorización de la FDA y realizó dos pedidos nuevamente.

Soporte para motor de drones (aluminio 5052, 1,2 mm de grosor)

Un fabricante de drones industriales necesitaba soportes de motor livianos con cuatro avellanados precisos y un brazo plegado complejo. El volumen anual era de 15.000 piezas, demasiado bajo para la mayoría de las casas de estampación, que querían un mínimo de 50.000. El cliente estaba a punto de pasarse al costoso mecanizado CNC.

Metales Nuotecotizó un troquel compuesto para elementos planos más un dispositivo de doblado simple. Este enfoque híbrido costó un 40% menos que el CNC y entregó componentes metálicos estampados en 1,2 minutos por pieza, más lento que el estampado progresivo pero perfectamente aceptable para 15.000 piezas. El cliente ahorró $18 000 en el primer año. Ahora utilizan nuestros componentes metálicos estampados para tres modelos de drones.

¿Qué hace que un componente estampado sea “complejo”?

No todos los estampados son iguales. Clasificamos la complejidad según estos factores:

si tucomponentes metálicos estampadoscaiga en la columna de la derecha, ha encontrado al proveedor adecuado.

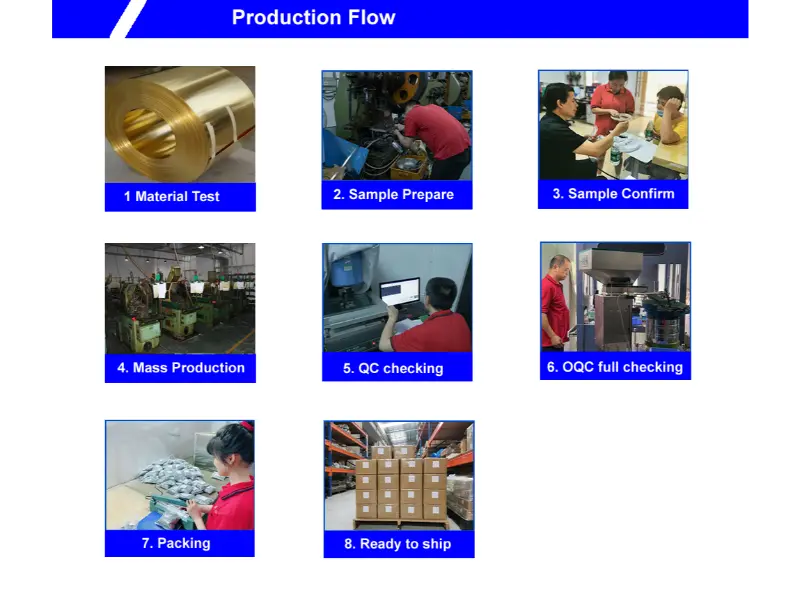

Del material al envío

Estamos siguiendo estrictamente el siguiente cuadro para funcionar.

Nuestro proceso para pedidos de volumen medio y alta complejidad

No obligamos a todas las partes a adoptar un dado progresivo. En lugar de eso, adaptamos la estrategia de herramientas a su volumen y geometría.

Opciones de herramientas que ofrecemos

Troqueles progresivos– Para volúmenes superiores a 100.000 piezas con complejidad moderada.

Muere la transferencia– Para embuticiones profundas complejas o piezas que requieren control de estación independiente. Nuestras prensas de transferencia funcionan entre 40 y 80 golpes por minuto, ideales para componentes metálicos estampados con características de forma difíciles.

Muere compuesto– Para piezas planas con tolerancias de orificios ajustadas. Un golpe limpia y perfora simultáneamente.

Híbrido (troquel + accesorio)– Para piezas con estampación simple seguida de plegado manual o semimanual. Lo mejor para volúmenes inferiores a 20.000.

Plazos de entrega que puede esperar

Para la carcasa de la batería médica, utilizamos una matriz de transferencia (22 días para muestras). Para el montaje del dron, utilizamos herramientas híbridas (9 días para muestras).

Materiales que procesamos comúnmente

Mantenemos un pequeño stock de bobinas para cada uno de estos materiales, por lo que podemos ejecutar lotes tan bajos como 2000 piezas sin demoras en el cambio de bobinas.

Calidad sin estadísticas millonarias

No citamos Cpk en todas las dimensiones. Para volúmenes medianos nos centramos en la calidad práctica:

Inspección del primer artículo.– 100% de las dimensiones medidas en 5 piezas de muestra.

Controles en proceso– Cada 200 piezas para características críticas (posiciones de orificios, ángulos de plegado).

muestra aleatoria final– AQL 1.0 (II) según ANSI/ASQ Z1.4.

Cada envío decomponentes metálicos estampadosIncluye un informe dimensional con los valores medidos reales. Ningún “certificado de cumplimiento” genérico sin datos.

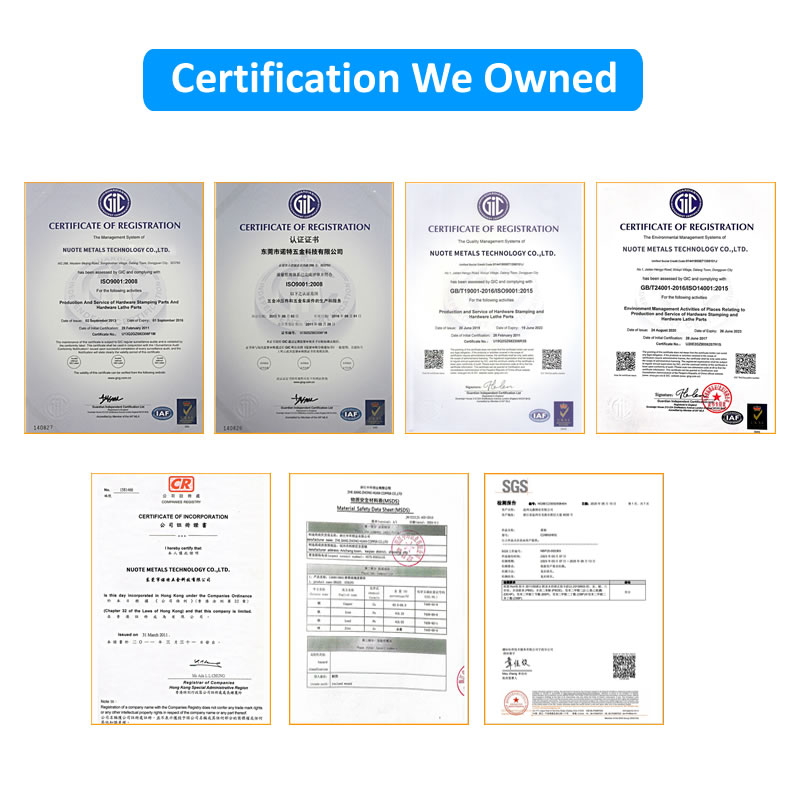

Certificaciones que poseemos:Norma ISO 9001:2015. Se proporcionan declaraciones RoHS y REACH para todos los materiales.

Políticas transparentes para componentes estampados

Creación de prototipos– Ofrecemos herramientas blandas (troqueles de aluminio o acero dulce) para volúmenes inferiores a 1.000 piezas. Plazo de entrega: 7 a 10 días.

Política de muestra– 20 piezas gratis de herramientas de producción (el cliente paga el envío).

Pedido mínimo– 2.000 piezas para utillaje compuesto/híbrido; 5.000 por transferencia/progresivo.

Propiedad de herramientas– Eres dueño de las herramientas. Lo almacenamos gratis durante 5 años.

cargos NRE– Cotizamos las herramientas por separado del precio por pieza. Sin tarifas de instalación ocultas.

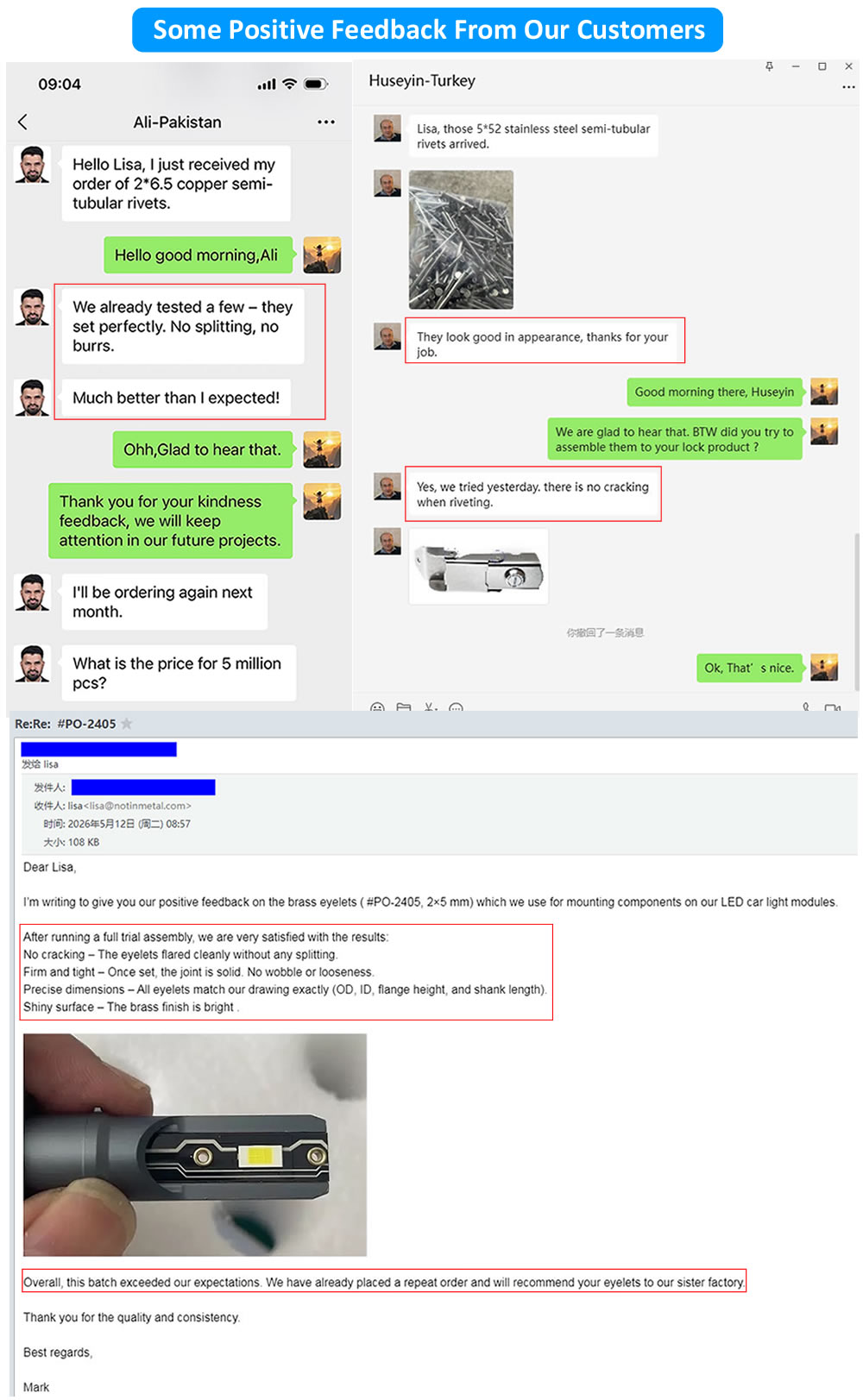

Escuche la voz de nuestros clientes

Preguntas que respondemos regularmente

P1: Necesito componentes metálicos estampados con un radio de curvatura interior muy ajustado (0,3 mm) en acero inoxidable de 1 mm. ¿Puedes hacerlo sin agrietarse?

R: Sí, pero necesitamos ajustar el proceso. La flexión con aire estándar agrietará las fibras exteriores. Utilizamos un método de doblado acuñado: el punzón fuerza el material hacia una ranura precortada, comprimiendo el radio interior. Esto permite un radio interior tan bajo como 0,3 mm en acero inoxidable 304. La compensación es un mayor tonelaje (agrega entre un 30% y un 50% a la carga de la prensa) y un tiempo de ciclo ligeramente más lento. Para el caso de carcasa médica anterior, utilizamos curvas acuñadas para lograr un radio de 0,3 mm. Envíenos su dibujo para una verificación de viabilidad.

P2: ¿Cómo se manejan componentes metálicos estampados con diámetros de orificio muy pequeños (0,5 mm) en latón de 0,8 mm de espesor?

R: Los agujeros pequeños requieren punzones de carburo y placas extractoras guiadas. Para agujeros de 0,5 mm, el diámetro del punzón es menor que el espesor del material, lo que supone una perforación de alto riesgo. Utilizamos un método de dos pasos: primero, un punzón piloto más pequeño (0,3 mm) crea una guía, luego un punzón escariador la abre a 0,5 mm. También reducimos la velocidad de la prensa a 120 SPM. Nuestra tasa de éxito (sin rotura del punzón) es del 99,2 % para agujeros de hasta 0,5 mm. Para orificios de menos de 0,5 mm, recomendamos el grabado químico en lugar del estampado.

Solicite una revisión de viabilidad

Envíenos un modelo 3D o un dibujo detallado de sus componentes metálicos estampados. Le responderemos dentro de las 24 horas con:

• Recomendación de herramientas (tipo de matriz)
• Costo estimado de herramientas y tiempo de entrega.
• Precio por pieza para su volumen anual
• Plazo de entrega de piezas de muestra

ContactoMetales Nuotehoy. Sin obligación ni presión: solo una evaluación de ingeniería honesta.
