Piezas de metal estampadas

En la fabricación moderna, pocos procesos ofrecen la velocidad, consistencia y rentabilidad del estampado de metal. Cuando los componentes disponibles en el mercado no pueden cumplir con requisitos de diseño únicos, las piezas metálicas estampadas personalizadas brindan la geometría, el material y las características de rendimiento exactas necesarias para los ensamblajes de misión crítica.

Metales Nuoteha brindado soluciones de estampado de grado de ingeniería durante más de una década. Nuestras piezas metálicas estampadas personalizadas sirven a industrias que incluyen la automoción, la electrónica, los dispositivos médicos, la energía renovable y los equipos industriales, donde la precisión y la repetibilidad no son negociables.

¿Qué son las piezas metálicas estampadas personalizadas?

Las piezas metálicas estampadas personalizadas son componentes producidos alimentando bobinas de metal o láminas en blanco a través de una prensa de estampado equipada con matrices diseñadas a medida. La prensa aplica una gran fuerza para cortar, doblar, dar forma o perforar el metal hasta darle una forma acabada, a menudo en un solo trazo o en una secuencia progresiva.

A diferencia de las piezas estándar del catálogo, las piezas metálicas estampadas personalizadas se diseñan según las especificaciones del cliente, que incluyen:

Patrones de agujeros, ranuras o recortes únicos

Ángulos y radios de curvatura específicos

Tolerancias dimensionales ajustadas (hasta ±0,05 mm)

Acabados o revestimientos superficiales especiales

Producción de alto volumen con calidad constante

¿Por qué elegir Nuote Metals para piezas metálicas estampadas personalizadas?

Experiencia en ingeniería en todas las industrias

Metales Nuoteaporta más de diez años de experiencia práctica en estampado. Nuestro equipo de ingeniería colabora con los clientes desde el prototipo hasta la producción, ofreciendo comentarios sobre el diseño para la capacidad de fabricación (DFM) para reducir los costos de herramientas y mejorar el rendimiento de las piezas.

Fabricación de matrices y herramientas internas

Diseñamos y fabricamos nuestros propios troqueles de estampación. Esta integración vertical permite tiempos de entrega más rápidos, menores costos de herramientas y un control completo sobre la calidad de piezas metálicas estampadas personalizadas.

Volúmenes de producción flexibles

Tiradas de prototipos: 50 a 1000 piezas

Producción de bajo volumen: 10.000 a 50.000 piezas

Producción de gran volumen: entre 10.000 y 1.000.000+ de piezas

Capacidades técnicas para piezas metálicas estampadas personalizadas

Metales Nuoteopera una moderna instalación de estampado con prensas que van desde 25 toneladas hasta 200 toneladas. A continuación se muestra un desglose detallado de nuestras capacidades.

Opciones de materiales

Procesos de estampado disponibles

Tolerancias dimensionales para piezas metálicas estampadas personalizadas

Metales Nuotemantiene tolerancias estrictas basadas en el espesor del material y la geometría de la pieza.

Dimensiones máximas de las piezas

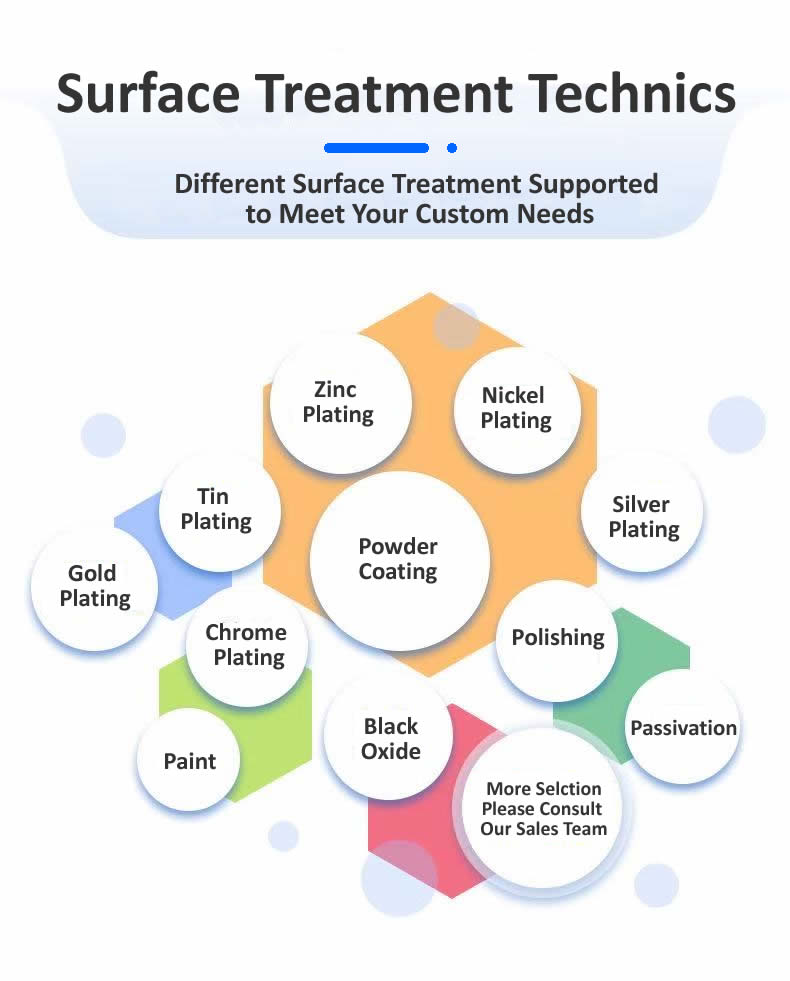

Acabados Superficiales y Operaciones Secundarias

Muchas piezas metálicas estampadas personalizadas requieren tratamientos posteriores al estampado.Metales Nuoteofrece servicios internos y asociados.

Enchapado y Recubrimiento

Galvanizado: pasivación amarilla, azul o transparente

Niquelado – Acabado mate o brillante

Estañado: soldabilidad y protección contra la corrosión

Recubrimiento en polvo: opciones de color RAL, espesor 60–120 µm

Anodizado – Piezas de aluminio, transparente o de color (Tipo II)

Óxido negro: piezas de acero para una suave resistencia a la corrosión y antideslumbramiento.

Operaciones secundarias mecánicas

Roscado y roscado (agujeros pasantes o ciegos)

Desbarbado y acabado de cantos

Remachado e inserción de herrajes (tuercas, espárragos, separadores)

Soldadura (por puntos, proyección o láser)

Tratamiento térmico (alivio de tensiones, recocido)

Aplicaciones de piezas metálicas estampadas personalizadas

Metales Nuotesuministra piezas metálicas estampadas personalizadas a diversas industrias. A continuación se muestran ejemplos representativos.

Vehículos automotrices y eléctricos

Conectores de terminales de batería

Soportes de montaje para sensores y unidades de control

Componentes del sistema HVAC

Refuerzos del armazón del asiento

Latas protectoras para protección EMI/RFI

Electrónica y Telecomunicaciones

Cubiertas y marcos de blindaje RF

Disipadores de calor para semiconductores de potencia.

Contactos de batería y clips de resorte.

Chasis y soportes internos para servidores.

Carcasas de conectores (blindadas)

Dispositivos médicos

Componentes de instrumentos quirúrgicos

Cajas para dispositivos implantables (con materiales certificados)

Soportes para equipos de diagnóstico

Insertos para bandejas de esterilización

Espacios en blanco para hardware ortopédico

Energía Renovable

Clips de montaje de paneles solares y conectores de riel

Chasis del inversor y soportes internos.

Soportes para sensores de turbinas eólicas

Barras colectoras del sistema de almacenamiento de energía por batería

Equipos industriales

Componentes de bombas y válvulas.

Calzas y espaciadores de caja de cambios

Guías del sistema transportador.

Cajas de paneles de control

Placas colectoras neumáticas

Garantía de calidad para piezas metálicas estampadas personalizadas: EEAT en la práctica

Metales Nuotese adhiere a los principios EEAT de Google a través de procesos documentados, experiencia certificada e informes de calidad transparentes.

Experiencia en diseño de herramientas.

Nuestros ingenieros de herramientas tienen un promedio de 15 años de experiencia en diseño de troqueles. Utilizamos software CAD/CAM (SolidWorks, AutoCAD) para simular secuencias de estampado antes de cortar acero, reduciendo las tiradas de prueba hasta en un 40%.

Experiencia en Control de Procesos

Inspección del primer artículo (FAI): informe dimensional completo según ASME Y14.5

Monitoreo SPC: dimensiones críticas rastreadas durante las corridas de producción

Trazabilidad del material: certificados de fábrica conservados para cada lote de bobinas

Medición en proceso: dispositivos pasa/no pasa endurecidos para piezas de gran volumen

Autoridad a través de la certificación

ISO 9001:2015 – Sistema de gestión de calidad

IATF 16949 – Estándar de calidad automotriz (disponible bajo pedido)

RoHS y REACH: documentación de cumplimiento para todos los materiales

Informes de minerales en conflicto: disponibles para los requisitos del cliente

Confianza a través de la transparencia

Para cada envío de piezas metálicas estampadas personalizadas, Nuote Metals proporciona:

Certificado de conformidad (CoC)

Informe de inspección dimensional (con valores medidos)

Certificación de materiales (informe de prueba de fábrica)

Fotografías de piezas representativas.

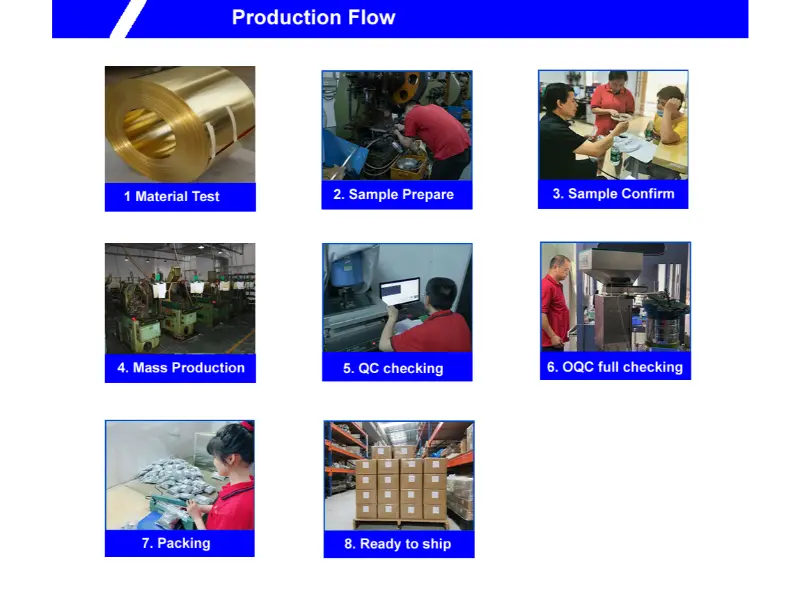

El proceso de piezas metálicas estampadas personalizadas en Metales Nuote

Desde el concepto hasta la entrega, nuestro flujo de trabajo garantiza previsibilidad y calidad.

Paso 1: diseño y revisión de DFM

El cliente proporciona un dibujo 2D o un modelo 3D (STEP, IGES o PDF)

Nuestros ingenieros revisan tolerancias, radios y selección de materiales.

Informe DFM emitido dentro de 2 a 3 días hábiles

Paso 2: fabricación de herramientas

Selección de acero para herramientas (D2, A2 o carburo para grandes volúmenes)

Mecanizado CNC de matrices, punzones y extractores.

Prueba con material de muestra: primeras piezas producidas

Paso 3: muestreo y aprobación

Hasta 20 piezas de muestra proporcionadas sin cargo adicional (para herramientas aprobadas)

El cliente inspecciona y aprueba las dimensiones.

Cualquier ajuste de diseño realizado antes de la producción.

Paso 4 – Producción y Control de Calidad

Ejecución de producción completa según la cantidad de pedido

Inspecciones en proceso a intervalos definidos (cada 500 a 2000 piezas)

Muestreo aleatorio final por AQL (ANSI/ASQ Z1.4)

Paso 5: acabado y envío

Operaciones secundarias realizadas (chapado, roscado, etc.)

Embalaje según especificación del cliente (a granel, bandeja, bobina o bolsa)

Envío con documentación completa

Preguntas frecuentes sobre piezas metálicas estampadas personalizadas

A continuación se detallan las consultas técnicas más comunes recibidas por Nuote Metals sobre piezas metálicas estampadas personalizadas.

P1: ¿Cuál es el plazo de entrega típico para las herramientas y las primeras muestras de piezas metálicas estampadas personalizadas?

R: Los plazos de entrega dependen de la complejidad de la pieza y los requisitos de herramientas. Para piezas metálicas estampadas personalizadas simples con herramientas de corte o perforación de una sola operación (matriz compuesta), la fabricación de herramientas generalmente demora entre 15 y 20 días hábiles. Las primeras muestras están disponibles entre 3 y 5 días después de completar el mecanizado. Para piezas metálicas complejas estampadas personalizadas que requieren matrices progresivas con múltiples estaciones (doblado, embutición, acuñación), el plazo de entrega de las herramientas oscila entre 25 y 40 días hábiles. Nuote Metals ofrece herramientas aceleradas por una tarifa adicional; comuníquese con nuestro equipo de ingeniería con el plano de su pieza para conocer un cronograma específico. Se pueden producir prototipos de herramientas (herramientas blandas que utilizan aluminio o acero dulce) en 7 a 10 días para ejecuciones de validación de bajo volumen antes de comprometerse con acero para herramientas de grado de producción.

P2: ¿Cuál es la cantidad mínima de pedido (MOQ) para piezas metálicas estampadas personalizadas? ¿Pueden adaptarse pequeñas tiradas de creación de prototipos?

R: Sí, Nuote Metals admite tanto la creación de prototipos de bajo volumen como la producción de alto volumen. Para piezas metálicas estampadas personalizadas que requieren nuevas herramientas dedicadas, nuestro MOQ típico es de 5000 a 10 000 piezas para amortizar los costos de herramientas. Sin embargo, para la creación de prototipos o pruebas piloto, ofrecemos cantidades flexibles de tan solo 50 a 500 piezas utilizando herramientas blandas temporales o incluso corte por láser (para piezas planas sin doblar). Para piezas metálicas estampadas personalizadas simples que se pueden producir utilizando nuestra biblioteca de herramientas estándar existente (por ejemplo, formas de arandelas comunes, soportes simples), no hay MOQ: aceptamos pedidos a partir de 100 piezas. Envíe su dibujo para obtener una cotización personalizada. También ofrecemos un programa de muestra: después de la aprobación de las herramientas, proporcionamos hasta 20 piezas de muestra sin cargo (el cliente paga el envío).

P3: ¿Cómo me aseguro de que mis piezas metálicas estampadas personalizadas tengan mínimas rebabas y bordes afilados? ¿Cuáles son sus métodos de desbarbado estándar?

R: El control de rebabas es un parámetro de calidad crítico para piezas metálicas estampadas personalizadas, especialmente cuando las piezas se manipularán o ensamblarán con cableado. Nuote Metals aborda las rebabas mediante tres enfoques. Primero, optimizamos los espacios libres del troquel: para cada espesor de material, mantenemos espacios libres entre el punzón y el troquel del 5 al 10 % por lado, lo que minimiza la formación de rebabas en el origen. En segundo lugar, para la mayoría de las piezas metálicas estampadas personalizadas, realizamos el desbarbado mecánico utilizando un tambor vibratorio con medios cerámicos o plásticos, produciendo un radio uniforme de 0,05 a 0,15 mm. En tercer lugar, para piezas que requieren la eliminación de bordes extremadamente afilados (por ejemplo, aplicaciones médicas o electrónicas), ofrecemos desbarbado manual o térmico. Nuestro límite de altura de rebaba estándar es ≤0,1 mm para espesores de material superiores a 1 mm y ≤0,05 mm para materiales inferiores a 1 mm. Si su aplicación requiere bordes sin rebabas (por ejemplo, para el contacto con la piel o el aislamiento del cable), especifique "sin bordes afilados" o "radio del borde de 0,1 mm" en su dibujo y ajustaremos nuestro proceso en consecuencia.

P4: ¿Qué información debo proporcionar para obtener una cotización precisa de piezas metálicas estampadas personalizadas?

R: Para proporcionar una cotización precisa para piezas metálicas estampadas personalizadas, Nuote Metals requiere la siguiente información mínima. Primero, un dibujo 2D (PDF) o un modelo 3D (STEP, IGES o SolidWorks) con dimensiones, tolerancias y material especificados. En segundo lugar, el tipo y espesor del material; si no está seguro, describa la aplicación (p. ej., “resistente a la corrosión, similar al acero inoxidable 304, 1,5 mm”). En tercer lugar, la cantidad anual estimada o la amortización del costo de las herramientas depende en gran medida del volumen. Cuarto, cualquier acabado superficial o requisito de operación secundaria (enchapado, roscado, tratamiento térmico). En quinto lugar, cualquier característica crítica para la calidad (por ejemplo, “el diámetro del orificio debe ser de ±0,05 mm” o “planitud crítica”). Con esta información, Nuote Metals normalmente proporciona una cotización presupuestaria dentro de las 24 horas y una cotización en firme con el desglose de las herramientas dentro de los 3 a 5 días hábiles. Para piezas metálicas estampadas personalizadas simples, podemos citar un boceto a mano o una fotografía clara con las dimensiones.

¿Por qué asociarse con Nuote Metals para piezas metálicas estampadas personalizadas?

Elegir el socio de estampado adecuado garantiza la consistencia dimensional, el control de costos y la confiabilidad de la cadena de suministro. Nuote Metals ofrece:

Soporte de ingeniería: análisis DFM antes del uso de herramientas

Herramientas internas: sin retrasos en la subcontratación ni sorpresas de calidad

Flexibilidad de materiales: más de 20 aleaciones en stock

Sin MOQ para piezas simples: uso de la biblioteca de herramientas existente

Muestreo rápido: 20 muestras gratuitas con herramientas aprobadas

Envío global: aéreo o marítimo a América del Norte, Europa, Asia y más allá

Trazabilidad total: certificados de materiales e informes de inspección con cada envío

ContactoMetales Nuotehoy para cargar su dibujo o discutir su proyecto de piezas metálicas estampadas personalizadas.
