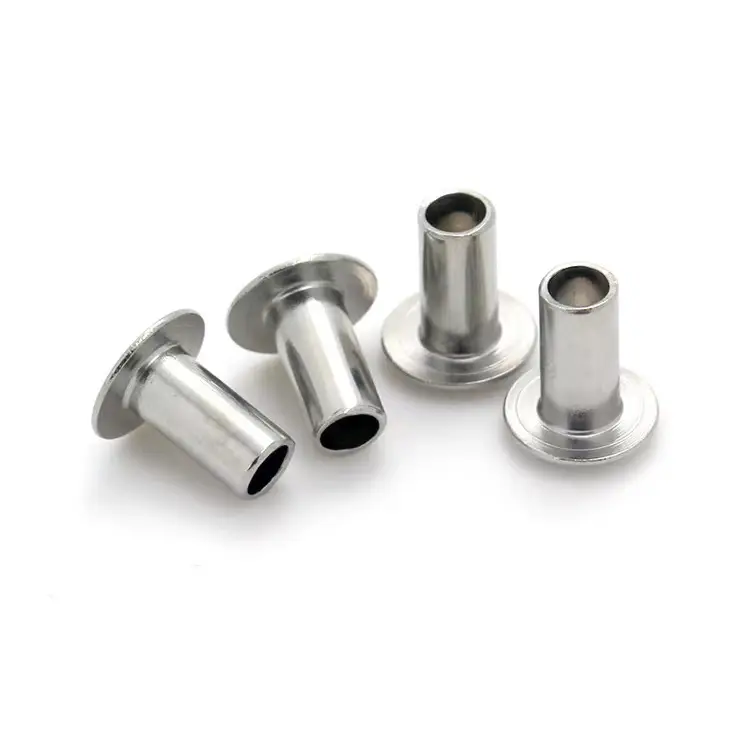

Remache semitubular de acero

Para líneas de producción de gran volumen que necesitan una fijación rápida y fiable,remaches semitubulares de acerode Nuote Metals ofrecen el equilibrio ideal. A diferencia de un remache sólido que requiere mucha fuerza y ​​equipo pesado, el diseño semitubular (parcialmente hueco en la cola) reduce la fuerza de ajuste en aproximadamente un 70 % y conserva la mayor parte de la resistencia al corte. El resultado es un sujetador que se instala rápidamente, funciona con herramientas más livianas y aún así ofrece una unión permanente y confiable.

Remaches de cabeza fría de Nuote Metals hechos de acero con bajo contenido de carbono con revestimiento de zinc opcional u otros acabados. Con más de diez años de experiencia en producción y la certificación ISO 9001:2015 completa, los fabricantes de equipos industriales, HVAC y de automoción de todo el mundo confían en nuestros remaches semitubulares.

¿Qué hace que un remache semitubular sea diferente?

La característica definitoria de un remache semitubular es la cavidad poco profunda en el extremo de la cola, normalmente entre el 45% y el 55% de la longitud del cilindro. Durante la instalación, sólo la pared delgada de esta sección hueca rueda hacia afuera para formar el remachado. Esto es fundamentalmente diferente de un remache macizo, donde todo el vástago debe deformarse.

Para la mayoría de las aplicaciones industriales, automotrices, HVAC y de hardware, el remache semitubular ofrece resistencia más que suficiente y al mismo tiempo mantiene la producción eficiente.

Especificaciones Técnicas – Materiales, Dimensiones y Acabados

Propiedades de los materiales

Dimensiones estándar

fabricamosremaches semitubulares de aceroen los siguientes diámetros de mango. Los estilos de cabeza, diámetros de cabeza y longitudes de cañón varían según el tamaño y se proporcionan como rangos estándar. Las dimensiones personalizadas están disponibles bajo petición.

Tolerancias: Diámetro del vástago ±0,05 mm, diámetro de la cabeza ±0,15 mm, longitud total ±0,15 mm. La longitud del remache se mide desde la parte inferior de la cabeza del remache. Longitudes de cañón y diámetros de cabeza personalizados disponibles a pedido. Sin cargo por herramientas para los tamaños estándar enumerados anteriormente.

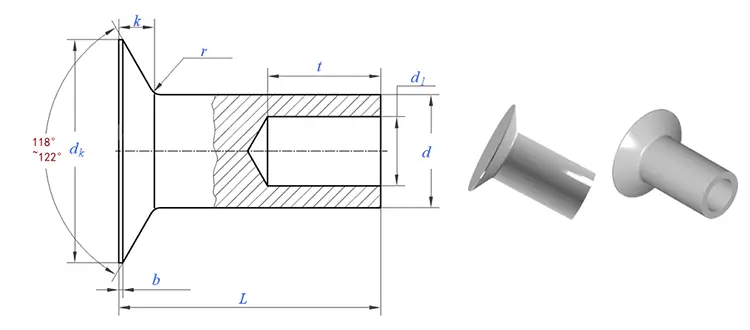

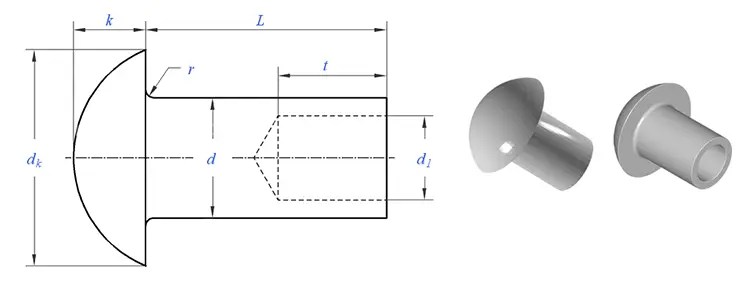

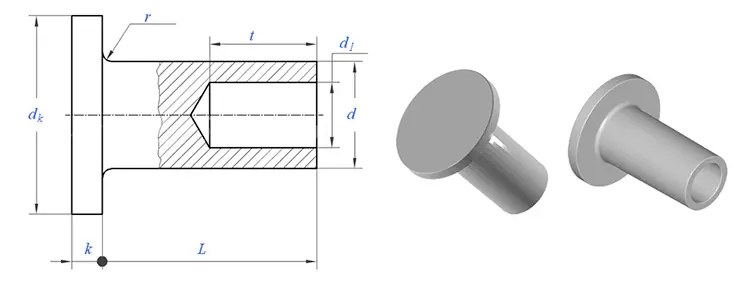

Estilos de cabeza disponibles

Acabados superficiales

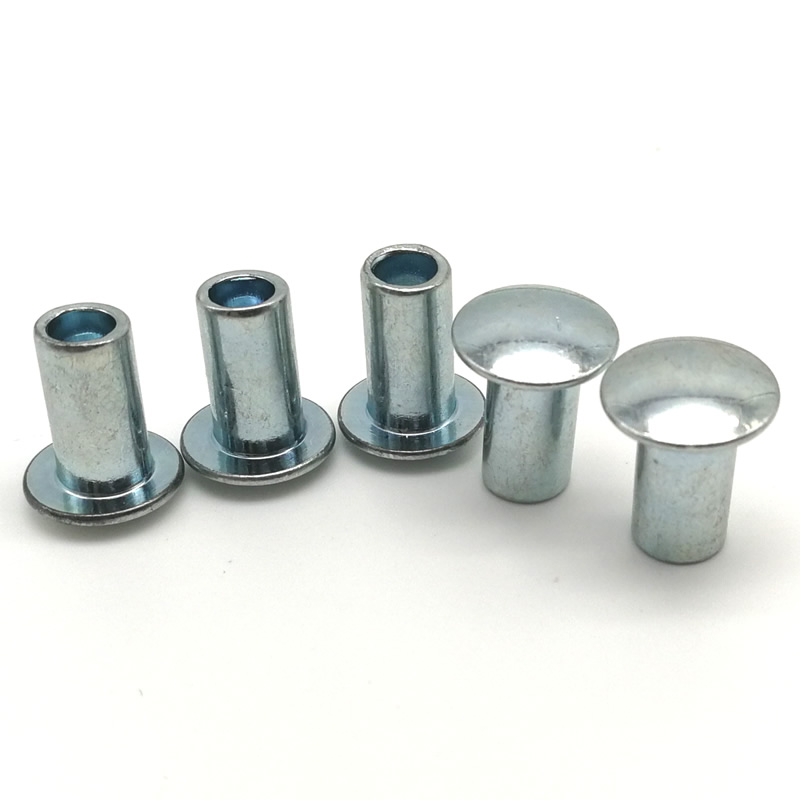

Para aplicaciones en exteriores o expuestas a la humedad, recomendamos encarecidamente remaches semitubulares de acero galvanizado.

Datos mecánicos (remache de acero de 5 mm, colocado en lámina de acero de 2 mm)

Mira cómo hacemos remaches

Nuestras prensas de cabezal en frío forman remaches a partir de alambre en una única secuencia continua: trefilado, corte, cabezal, extrusión de cavidades y recorte. El vídeo muestra todo el proceso, desde la alimentación del alambre hasta la expulsión del remache terminado, con monitoreo de calidad en tiempo real en cada etapa.

Un ejemplo de cliente real: ensamblaje de armazón de cama plegable

Esta es una de las muchas aplicaciones de los remaches semitubulares. Lo incluimos para mostrar el uso real en producción, no para sugerir limitación.

Un fabricante de camas plegables portátiles para camping y socorro de emergencia necesitaba un remache fiable y rentable para las uniones de bisagra de tijera. El armazón de la cama plegable utilizaba tubos de acero de 1,8 mm de espesor. Los remaches macizos anteriores requerían una gran fuerza de fijación, lo que ocasionalmente deformaba el tubo durante el montaje y ralentizaba la línea de producción. El cliente también quería un acabado resistente a la oxidación para uso ocasional en exteriores.

Nuote Metals suministró remaches semitubulares de acero galvanizado (vástago de 5,0 mm de diámetro, cabeza de armadura de 9,0 mm, longitud de cilindro de 12,0 mm), por un total de 600.000 piezas para su primer pedido. La cavidad semitubular redujo la fuerza de fraguado en más de un 60 %, eliminando la deformación del tubo. La amplia cabeza del armazón distribuyó la fuerza de sujeción de manera uniforme, evitando que se deslice. El revestimiento de zinc proporcionó 72 horas de protección contra la niebla salina, lo que garantizó que los remaches no se oxidaran después de la exposición a condiciones de humedad.

El cliente probó los remaches en 1.000 camas plegables. Después de 5000 ciclos de plegado y pruebas en cámara de humedad, no se observó aflojamiento ni oxidación. Desde entonces, han realizado nuevos pedidos por un total de más de 2 millones de piezas y ahora especifican nuestros remaches para toda su línea de productos de camas plegables.

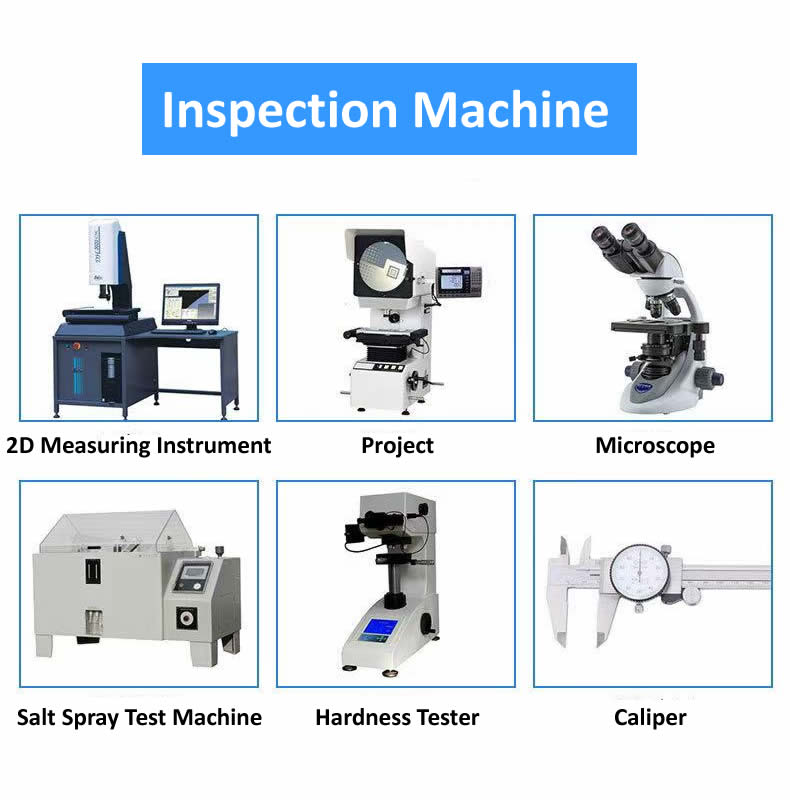

Nuestro equipo de inspección interno

Mantenemos una gama completa de equipos de inspección calibrados para verificar cada lote de remaches semitubulares de acero:

• Calibradores digitales– Para controles dimensionales rápidos durante la producción.
• micrómetros– Para medir con precisión el diámetro del vástago y el espesor de la pared
• Sistema de medición de imágenes 2.5D– Para medición de contorno completo y verificación de concentricidad
• Proyector de perfiles (comparador óptico)– Para inspección de la profundidad de la cavidad, el ángulo de la cabeza y el radio del borde.
• micrómetro láser– Para medición de diámetro sin contacto y a alta velocidad
• Probador de dureza Rockwell– Para verificar la dureza de la materia prima.
• Cámara de prueba de niebla salina– Para pruebas de resistencia a la corrosión de remaches chapados (ASTM B117)
• Espectrómetro– Para la verificación de la composición del material de las bobinas entrantes.
• Máquina de prueba universal– Para verificación de resistencia al corte y a la tracción.

Todo el equipo es calibrado anualmente por laboratorios externos acreditados. Los registros de inspección se conservan durante cinco años.

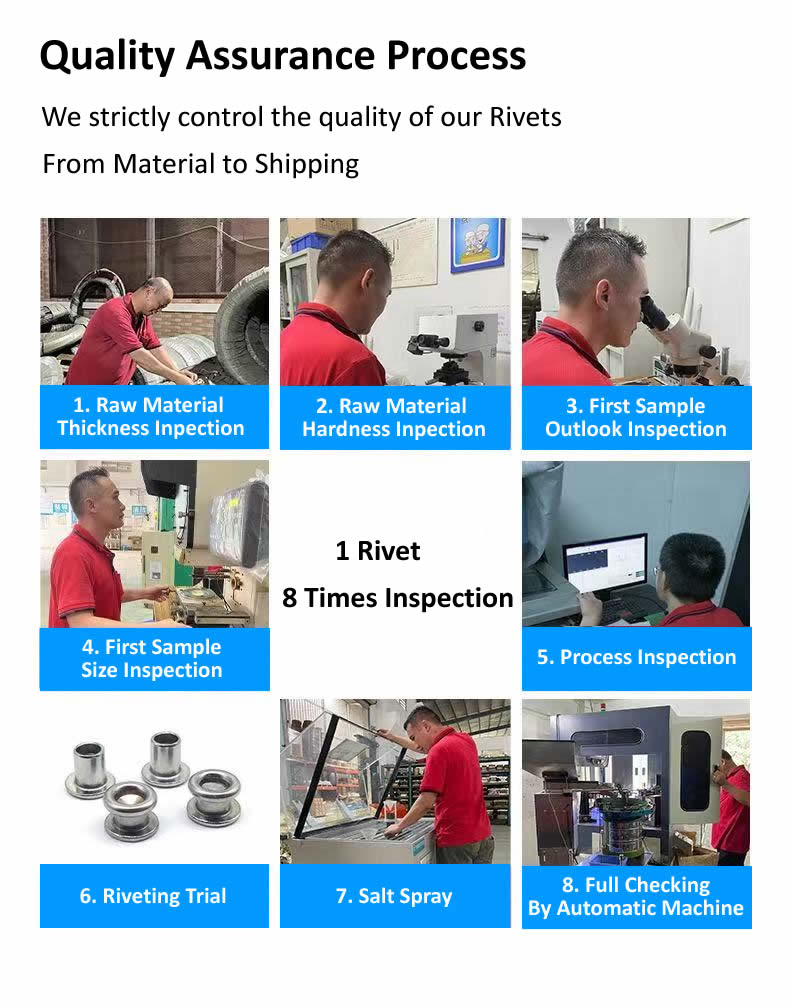

Nuestro control de calidad: un remache, ocho controles

No nos basamos en un muestreo aleatorio. Cada lote de remaches pasa por ocho controles de calidad independientes antes de salir de nuestra fábrica. El principio es simple: medir temprano, medir con frecuencia y nunca dar por sentado.

• Verificación del diámetro de la materia prima– El cable entrante se mide con un micrómetro láser. Tolerancia del diámetro: ±0,02 mm. Cualquier bobina fuera de este rango es rechazada antes de que toque nuestros cabezales.
• Control de dureza de la materia prima– Se prueba una muestra de cada bobina en un durómetro Rockwell. Para acero con bajo contenido de carbono, requerimos HRB 60–80. Demasiado blando y el remache se deformará durante el avance. Demasiado duro y la cavidad podría agrietarse.
• Comprobación de la apariencia del primer artículo.– Después de configurar las herramientas, los primeros 10 remaches se inspeccionan visualmente con lupa. Buscamos grietas, rebabas, cabezas irregulares o marcas superficiales. Cualquier defecto visible detiene la prensa.
• Comprobación dimensional del primer artículo.– Los mismos 10 remaches se miden en un comparador óptico. Diámetro de la cabeza, altura de la cabeza, diámetro del vástago, longitud total y profundidad de la cavidad. Todo debe estar dentro de las tolerancias de dibujo antes de que comience la producción.
• Controles en proceso– Durante la producción en masa, el operador extrae 5 remaches cada 500 piezas. Las dimensiones se verifican con calibradores digitales y un medidor de paso/no paso para la profundidad de la cavidad. Cualquier deriva desencadena el ajuste de las herramientas.
• Ajuste de prueba (remachado de prueba)– Cada 2000 piezas, colocamos 3 remaches en una muestra de material representativa (mismo grosor y tipo que su conjunto). El clinch se inspecciona para determinar simetría y tensión. No se aceptan remaches sueltos o agrietados.
• Prueba de niebla salina (si es necesario)– Para remaches exteriores o chapados, enviamos muestras a nuestro laboratorio para realizar pruebas de niebla salina ASTM B117. Galvanizado: 48–96 horas. Se emite un certificado con el lote.
• Inspección final de salida– Antes del embalaje, cada remache pasa por una máquina clasificadora óptica. Las cámaras verifican el diámetro del cabezal, la altura del cabezal, el diámetro del vástago, la longitud total y la profundidad de la cavidad. Los rechazos se expulsan automáticamente. Luego se extrae una muestra aleatoria de AQL (Nivel II, 1.0) para su verificación manual.

Un remache semitubular de acero que sobrevive a los ocho pasos está listo para salir de nuestra fábrica. Mantenemos registros de cada cheque durante cinco años.

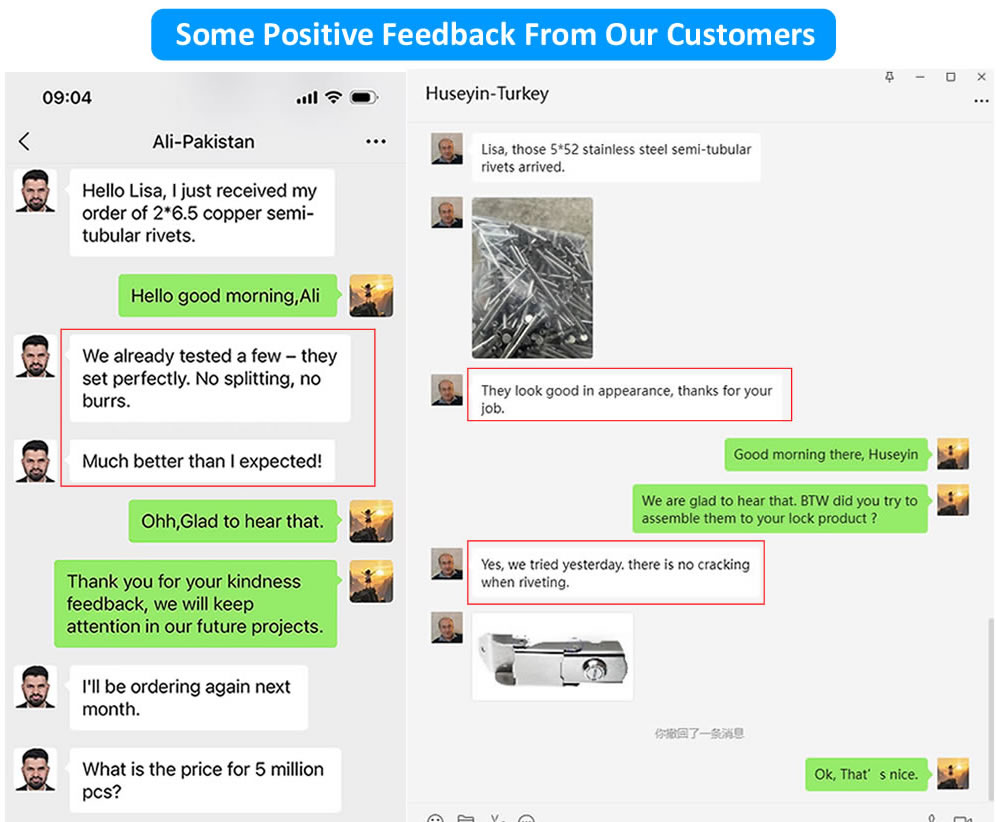

Lo que dicen nuestros clientes: comentarios reales

Nuestras certificaciones y honores

Nuote Metals mantiene las siguientes certificaciones y acreditaciones:

• Norma ISO 9001:2015– Sistema de gestión de calidad certificado por TÜV SÜD
• Cumplimiento de RoHS– Verificado por pruebas de terceros de SGS
• Cumplimiento de REACH– Declaración SVHC vigente
• Norma ASTM F1941– Cumplimiento de la norma de cincado
• Informes de prueba del SGS– Disponible bajo pedido para lotes específicos

Todas las certificaciones e informes de pruebas están disponibles previa solicitud.

Dónde se utilizan remaches semitubulares de acero

Son la opción preferida para aplicaciones donde la resistencia, la velocidad y la rentabilidad son prioridades:

• Fabricación de muebles– Camas plegables, sillas, sofás, conjuntos de bisagras, juntas de marcos.
• Industria automotriz– Forros de freno, revestimientos de embrague, molduras interiores, paneles de carrocería
• equipos de climatización– Montaje de gabinetes, conexiones de conductos, carcasas de ventiladores.
• Equipos industriales– Protectores de maquinaria, paneles de control, componentes de transportadores.
• Construcción– Conexiones estructurales ligeras, estructuras metálicas, herrajes arquitectónicos.
• Electrónica– Montaje de componentes, ensamblaje del chasis, separadores de placas de circuito
• Marroquinería y tapicería– Agujeros para cinturón, herrajes para bolsos, accesorios de tela.

Cómo trabajamos – Información práctica

• Muestras– 20 a 50 piezas gratis para tamaños estándar en stock (el cliente paga el envío)
• orden de prueba– Se recomiendan 10.000 piezas para la validación por primera vez
• Cantidad mínima de pedido– 2000 piezas (tamaños estándar), 5000 piezas (cilindro personalizado o estilo de cabeza)
• Plazo de entrega (stock)– 5 a 7 días hábiles
• Plazo de entrega (personalizado)– 10 a 12 días hábiles
• Cargos por herramientas– Ninguno para estilos de cabeza estándar y diámetros de vástago (1,5–8 mm)

Tres preguntas que respondemos con frecuencia

P1: ¿Cuál es la diferencia entre un remache semitubular de acero y un remache de acero macizo? ¿Cuándo debo elegir la versión semitubular?

R: La diferencia fundamental es la cavidad hueca en la cola. Un remache semitubular de acero tiene una cavidad poco profunda en la punta, que requiere solo del 25 al 30% de la fuerza necesaria para un remache macizo del mismo diámetro. Esto hace que su instalación sea más rápida y más respetuosa con los materiales circundantes. Los remaches sólidos ofrecen una resistencia al corte ligeramente mayor (los semitubulares retienen entre el 80% y el 90% de la resistencia del remache sólido) pero requieren equipo pesado y más tiempo. Para la mayoría de las aplicaciones industriales, automotrices, HVAC y de hardware, incluida la caja de cama plegable anterior, los remaches semitubulares brindan resistencia más que suficiente y al mismo tiempo mantienen la producción eficiente. Elija remaches macizos sólo para cargas estructurales extremas donde la máxima resistencia al corte es la única prioridad.

P2: puederemaches semitubulares de acero¿Se puede utilizar al aire libre sin oxidarse?

R: Sí, con el acabado adecuado. El acero sin recubrimiento se oxidará rápidamente cuando se exponga a la humedad. Nuestros remaches estándar de acero con bajo contenido de carbono están disponibles con revestimiento de zinc (transparente, azul o amarillo) que proporciona entre 48 y 96 horas de resistencia a la niebla salina, suficiente para uso en interiores y exteriores protegidos. Para la cama plegable anterior, el revestimiento de zinc proporcionó 72 horas de protección contra condiciones de humedad ocasionales. Para entornos costeros o exteriores más exigentes, recomendamos cambiar a remaches semitubulares de acero inoxidable (304 o 316) que ofrecen entre 200 y 1000 horas más de protección contra la niebla salina.

P3: ¿Cómo selecciono la longitud correcta del cilindro para un remache semitubular de acero?

R: Seleccione una longitud de cilindro aproximadamente entre 1,5 y 2,0 mm más larga que el espesor total de la pila de material. Por ejemplo, si va a unir dos láminas de acero de 2 mm (4 mm en total), elija una longitud de cilindro de 5,5 a 6,0 mm. Esta longitud adicional proporciona suficiente material para que la sección hueca ruede hacia afuera y forme un cierre seguro sin tocar fondo. Si el cañón es demasiado corto, el clinch será débil. Demasiado tiempo y el cañón puede arrugarse. La longitud del remache se mide desde la parte inferior de la cabeza del remache hasta el final del cuerpo. Envíenos el espesor de la pila de material y le recomendaremos la longitud exacta del cañón.

¿Listo para optimizar su línea de montaje?

Si actualmente utiliza remaches sólidos y se enfrenta a un montaje lento, materiales deformados o altos costos de herramientas, cambie aremaches semitubulares de aceropuede hacer una diferencia significativa.

Qué te ofrecemos:

• Múltiples estilos de cabeza: redonda, ovalada, tipo truss, plana y avellanada
• Amplia gama de vástagos: 1,5 mm a 8,0 mm
• Longitudes personalizadas: longitud del barril según su pila de material exacta
• Galvanizado de serie: protección contra niebla salina entre 48 y 96 horas
• Norma ISO 9001:2015– Sistema de calidad completo con documentación trazable

Comience en tres pasos:

• Envíenos sus especificaciones: diámetro del vástago, longitud del cilindro (o espesor de la pila de material), estilo de cabeza, acabado y cantidad.
• Respondemos dentro de las 24 horas: con el costo de las herramientas (si corresponde), el precio por pieza y el tiempo de entrega.
• Enviamos muestras: de 20 a 50 piezas gratis para que las pruebe en su material real

Envíe su consulta a Nuote Metals hoy.
