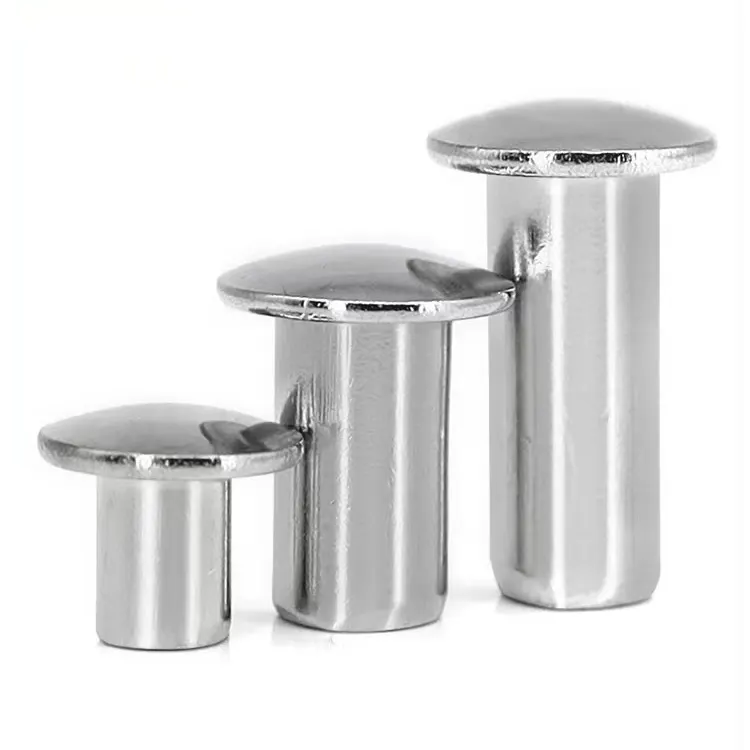

Remaches de cabeza de armadura

Remaches de cabeza de armadurason lo que especifica cuando una cabeza redonda o plana no es lo suficientemente ancha. La cabeza del armazón tiene un diámetro de cabeza de 2,2 a 2,8 veces el diámetro del vástago, significativamente más ancho que la cabeza redonda (1,6 a 1,8 ×) y la cabeza plana (2,0 a 2,5 ×). Este ancho adicional crea una superficie de apoyo más grande, distribuyendo la fuerza de sujeción en un área más amplia. El resultado: el remache permanece en su sitio sin atravesar materiales blandos o quebradizos.

Cuando se une plástico, láminas delgadas de metal, madera blanda o materiales compuestos, la cabeza ancha del armazón marca la diferencia entre una unión que dura y una unión que falla.

Truss vs. Round: por qué es importante el ancho

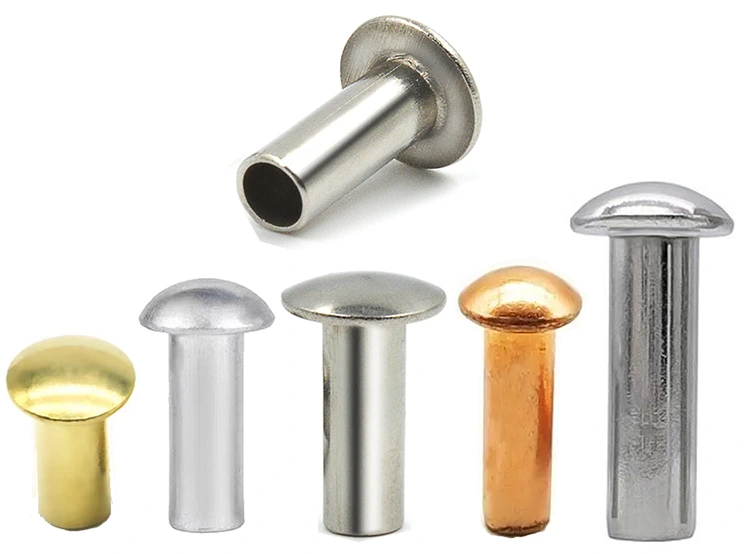

Qué hacemos: dos diseños, cinco materiales

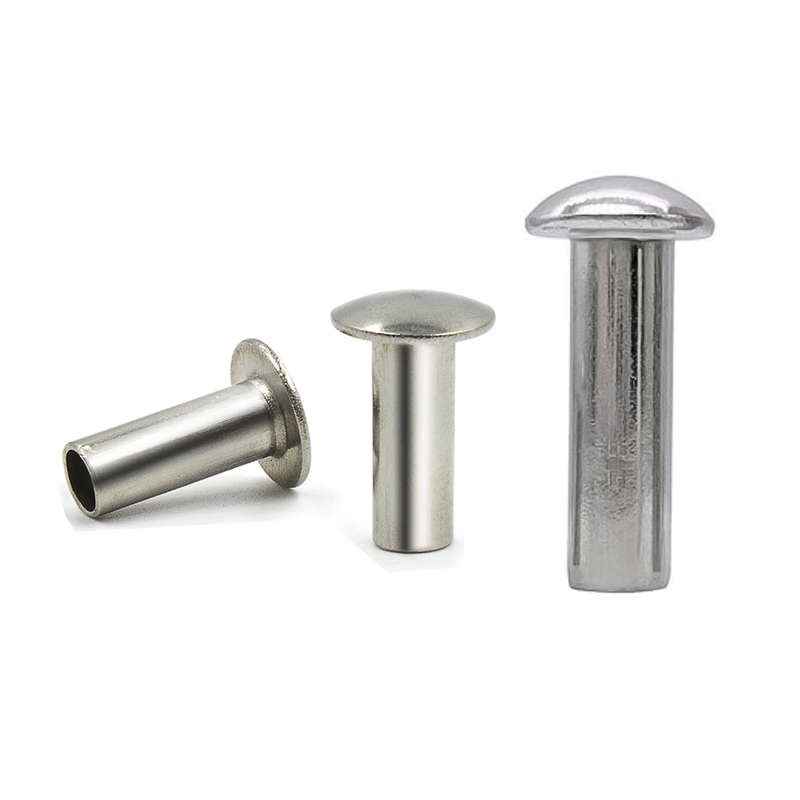

Remaches de cabeza de armaduraEstán disponibles en diseños sólidos y semitubulares. El tubular completo no está disponible para este estilo de cabeza debido a la geometría de la cúpula ancha y poco profunda.

Materiales disponibles:Acero con bajo contenido de carbono, acero inoxidable (304/316), latón (C2680), cobre (C11000), aluminio (5052/5056)

Acabados: Galvanizado, óxido negro, pasivado, lacado, niquelado, envejecido, anodizado, liso, según el material.

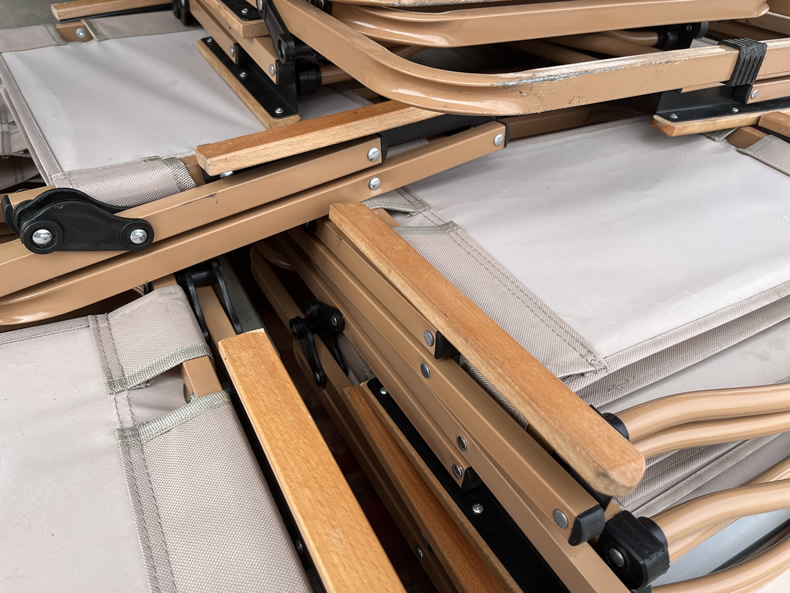

Aplicación real: soporte para asiento de silla plegable

Un fabricante de muebles fabricaba sillas plegables con una carcasa de asiento de polipropileno fijada a una estructura de acero. El diseño original utilizaba remaches de cabeza redonda en cuatro puntos de fijación. Después de unos meses de uso, las cabezas de los remaches atravesaban el plástico: la estrecha superficie de apoyo no podía soportar la carga cuando la gente se sentaba.

El fabricante intentó utilizar arandelas debajo de los cabezales redondos. Funcionó, pero agregó tiempo de ensamblaje y costo de piezas. Necesitaban un sujetador que pudiera realizar ambas funciones: soporte ancho y ajuste rápido.

Nuote Metals suministró remaches semitubulares con cabeza de armadura de acero galvanizado: vástago de 4,0 mm, cabeza de armadura de 10,5 mm, longitud de cilindro de 10,0 mm. La cabeza ancha reemplazó tanto a la cabeza redonda como a la arandela en un solo componente. La cavidad semitubular mantuvo la fuerza de fraguado baja, evitando grietas en el polipropileno. El revestimiento de zinc proporcionó protección contra la oxidación para la conexión del marco de acero.

El cliente pasó 1000 sillas por su línea de montaje. Los remaches de cabeza de armadura se fijaron limpiamente, se mantuvieron apretados y eliminaron la necesidad de arandelas separadas. Sin salida. Sin grietas. Sin pasos de montaje adicionales.

Opciones estándar: personalizadas según sus especificaciones

Remaches de cabeza de armadurase fabrican según sus requisitos exactos. Debido a que el diámetro de la cabeza es significativamente más ancho que otros estilos de cabeza, producimos cada pedido para que coincida con el grosor del material y el tamaño del orificio específicos.

Lo que necesitamos de usted:

• Diámetro del vástago: 1,5 mm a 8,0 mm
• Diámetro de la cabeza: adaptado a los requisitos de su superficie de apoyo
• Longitud total – o el espesor total de la pila de material
• Material: acero, acero inoxidable, latón, cobre o aluminio.
• Diseño: macizo o semitubular
• Acabado: zinc, pasivado, lacado, níquel, anodizado, etc.

Recomendamos:Si no está seguro del diámetro de la cabeza, envíenos una muestra de su material (un trozo sobrante está bien). Probaremos el tamaño de cabeza óptimo en su material real y recomendaremos la especificación correcta.

Sin cargo por herramientas para dimensiones de cabeza de armadura estándar. Muestras disponibles para pruebas.

La diferencia entre Truss Head: rodamiento ancho sin volumen

El cabezal tipo truss es el estilo de cabezal estándar más ancho disponible y se mantiene bajo. La cúpula ancha y poco profunda proporciona la máxima superficie de apoyo manteniendo la altura de la cabeza relativamente baja (25–30% del diámetro de la cabeza).

Qué significa esto para su asamblea:

• Menos tracción: el cabezal ancho distribuye la carga en un área más grande, lo que reduce la tensión en los materiales blandos. Para plástico, compuestos y chapas finas, esto es fundamental.
• Menos daño al material: la cúpula poco profunda y el borde liso evitan cortes o perforaciones en el material circundante.
• No se necesita arandela: el cabezal del armazón actúa como una arandela incorporada, lo que elimina la necesidad de utilizar herrajes separados.

Cómo lo hacemos consistente:

• Conformación controlada: la cúpula ancha y poco profunda es más difícil de formar que una cabeza redonda. Nuestro proceso de encabezado de varias etapas garantiza que el metal fluya uniformemente sin arrugarse.
• Matrices de precisión: el perfil de la armadura se corta según un radio de corona y un ángulo de borde específicos. Cada remache tiene el mismo perfil.
• Comprobación de concentricidad: la cabeza debe estar centrada en el vástago dentro de ±0,10 mm. Los cabezales descentrados reducen la eficacia de los rodamientos.

Control de calidad: cómo mantenemos la coherencia de los cabezales anchos

Las cabezas de armadura son más difíciles de arreglar que las cabezas redondas. La cúpula ancha y poco profunda crea más oportunidades para que se produzcan arrugas, espesores desiguales y formas descentradas. Tratamos cada lote de cabezas de armadura con especial atención.

Lo que comprobamos:

• Diámetro del vástago: ±0,05 mm. Si no encaja en tu agujero, no importa nada más.
• Diámetro de la cabeza: ±0,20 mm. La superficie de apoyo es la única razón por la que eligió el cabezal de armadura. Medimos cada lote.
• Altura de la cabeza: ±0,15 mm. Demasiado alto y es posible que no despeje los componentes adyacentes. Demasiado plano y se ve mal.
• Planitud del cabezal: la parte inferior del cabezal debe quedar al ras del material. Sin huecos.
• Profundidad de la cavidad: 45–55% de la longitud del cañón. Demasiado superficial, la fuerza de fraguado es alta. Demasiado profundo, el clinch es débil.
• Concentricidad: la cabeza debe estar centrada en el vástago dentro de ±0,10 mm. Los cabezales descentrados reducen la eficacia de los rodamientos.

Nuestro proceso de inspección:

• Alambre entrante: diámetro y dureza verificados antes de que comience la producción.
• Primer artículo: 10 remaches medidos en un comparador óptico. Cada dimensión verificada.
• En proceso: 5 remaches cada 500 piezas. Cualquier deriva detiene la prensa.
• Prueba de fraguado: cada 2000 piezas, colocar en material de muestra. Clinch inspeccionado para comprobar simetría y estanqueidad.
• Clasificación final – inspección 100% óptica. Muestra AQL verificada manualmente.

Lo que realmente recibe: un registro completo de lo que hicimos

No solo enviamos remaches. Enviamos un registro de exactamente lo que se produjo y cómo se verificó.

El paquete incluye:

• Certificado de material: composición química y resistencia a la tracción de la bobina utilizada.
• Hoja de inspección: medidas reales de 10 remaches del lote (las cifras reales, no sólo "dentro de la tolerancia")
• Certificado de acabado: espesor del revestimiento verificado por XRF (si corresponde)
• Documento de conformidad: firmado por nuestro gerente de control de calidad, rastreable por lotes

Por qué esto es importante:Si alguna vez ocurre una falla en el campo, usted tiene los registros para rastrearla hasta la bobina exacta de material. Conservamos copias durante cinco años.

Certificado para:ISO 9001:2015, RoHS, ALCANCE

Dónde se utilizan los remaches de cabeza truss

• Conjuntos de plástico: muebles, contenedores de almacenamiento, carcasas de equipos.
• Chapa fina: conductos HVAC, armarios eléctricos, paneles de automoción
• Composites – Paneles de fibra de vidrio, materiales laminados, estructuras sándwich.
• Madera blanda: muebles, paletas, cajas, estructuras para exteriores.
• Orificios sobredimensionados: cuando las tolerancias de los orificios son flojas y se necesita una cabeza más ancha para cubrirlas
• Lonas y tejidos pesados: lonas, toldos, tiendas de campaña, pancartas.
• Conjuntos de vehículos recreativos y remolques: paneles, molduras interiores, accesorios exteriores

Tres preguntas que respondemos con frecuencia

P1: ¿Cuándo debo elegir un remache con cabeza de armadura en lugar de uno de cabeza redonda o plana?

R: Elija el cabezal de armadura cuando necesite la superficie de apoyo más amplia posible para evitar que se deslicen en materiales blandos o quebradizos. El diámetro de la cabeza de la armadura es de 2,2 a 2,8 veces el diámetro del vástago, significativamente más ancho que la cabeza redonda (1,6 a 1,8 ×) y la cabeza plana (2,0 a 2,5 ×). Elija cabeza redonda cuando necesite máxima fuerza de cabeza y resistencia al impacto. Elija cabeza plana cuando necesite poco espacio libre. Para el caso de la silla plegable anterior, la cabeza de armadura fue la elección correcta porque la amplia superficie de apoyo eliminó la tracción sin requerir ningún cambio de diseño.

P2: ¿Se pueden utilizar remaches con cabeza de armadura en plástico sin agrietarse?

R: Sí, y esta es una de sus principales aplicaciones. La amplia superficie de apoyo distribuye la fuerza de fraguado sobre un área más grande, reduciendo la tensión en materiales frágiles. Para obtener mejores resultados, recomendamos:

• Elija un diseño semitubular para reducir la fuerza de fraguado en un 70 %
• Seleccione una longitud de cilindro entre 1,5 y 2,0 mm más larga que la pila de material
• Utilice una prensa (no un martillo) para obtener una fuerza controlada y constante.
• Pruebe una pieza de muestra antes de comprometerse con la producción completa.

Para la funda de la silla plegable, el cliente utilizó remaches semitubulares con ajuste de presión controlado, sin grietas ni desprendimientos.

P3: ¿Qué materiales están disponibles para los remaches de cabeza de armadura?

R: Los fabricamos en cinco familias de materiales:

• Acero con bajo contenido de carbono: el más resistente y rentable, cincado o niquelado
• Acero inoxidable (304/316): resistencia permanente a la corrosión, pasivado de serie.
• Latón (C2680) – Conductividad, no magnético, decorativo.
• Cobre (C11000): máxima conductividad eléctrica/térmica
• Aluminio (5052/5056): el más ligero y no magnético

Disponemos de los cinco materiales en diámetros de vástago comunes. La amplia superficie de apoyo del cabezal del armazón es particularmente efectiva para remaches de aluminio en conjuntos livianos.
