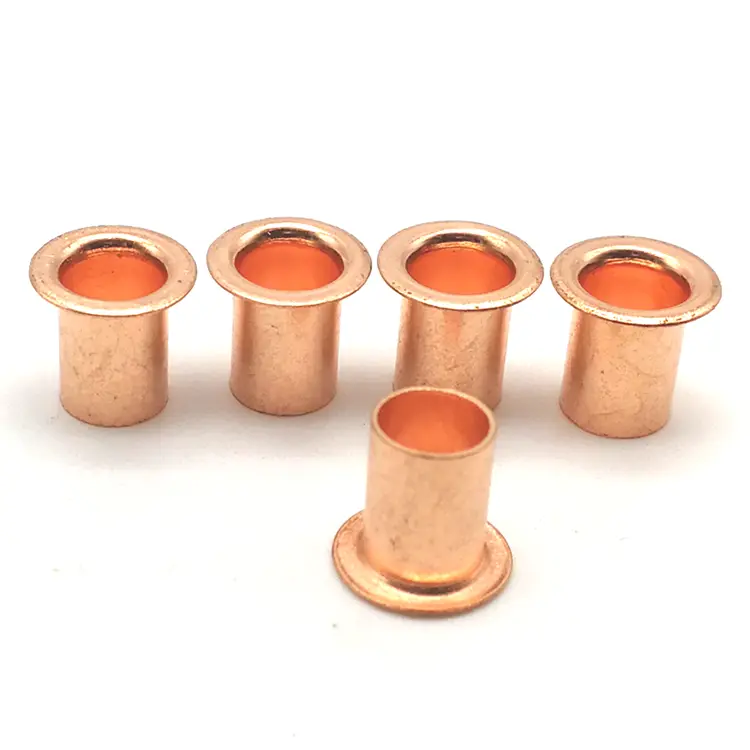

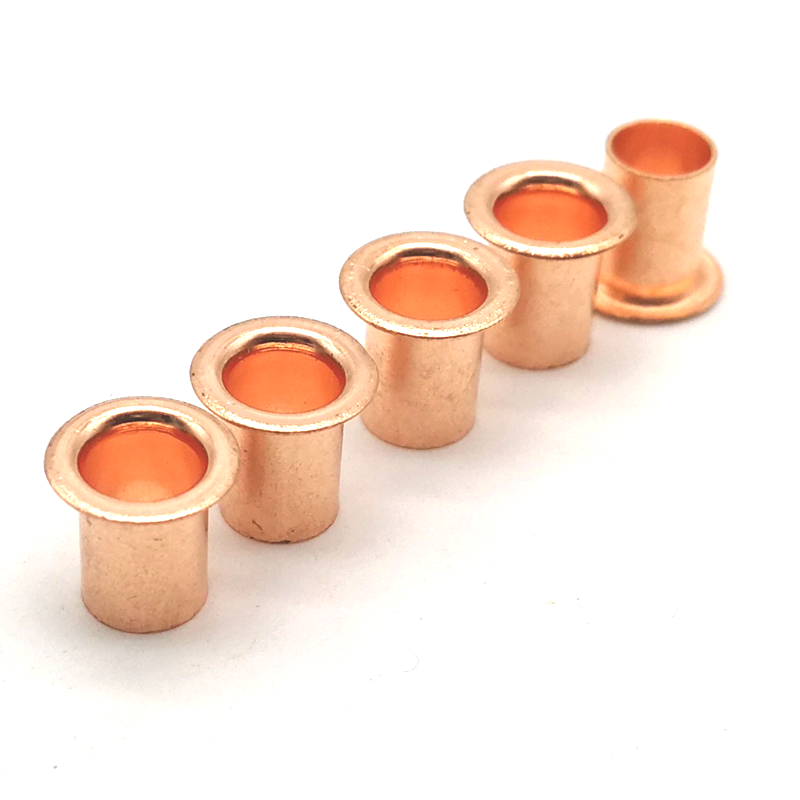

Remaches tubulares de cobre

Los remaches tubulares de cobre son sujetadores completamente huecos fabricados con tubos de cobre puro C11000. El cobre ofrece la conductividad eléctrica y térmica más alta de cualquier material de remache común (100% IACS) y es naturalmente antimicrobiano. Combine estas propiedades con la instalación de baja fuerza de un eje hueco y obtendrá un sujetador que puede transportar corriente, transferir calor y resistir bacterias, todo mientras se fija con una fuerza mínima.

Cuando su ensamblaje necesita conducir electricidad, mover calor o mantener una superficie higiénica, son la respuesta de ingeniería.

Cobre versus latón: la comparación de conductividad

Elija cobre cuando: El remache debe transportar corriente eléctrica. El conjunto necesita transferir calor. Se requieren propiedades antimicrobianas. Necesita la conductividad más alta disponible en un sujetador hueco.

C11000 Cobre – Propiedades del material

Los fabricamos en cobre puro C11000:

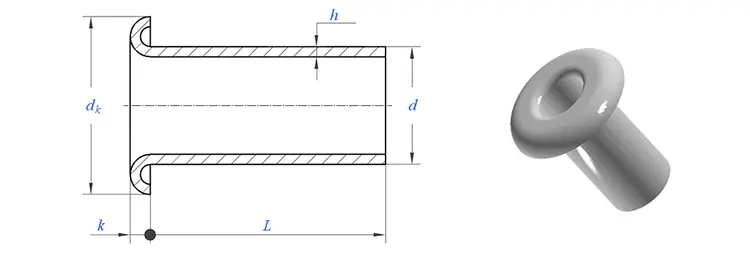

Estilos de cabeza: lo que ofrecemos

Los remaches tubulares de cobre están disponibles en tres estilos de cabeza:

Una aplicación real: conexión de barra colectora de puesta a tierra eléctrica

Un fabricante de equipos de distribución eléctrica necesitaba un sujetador permanente y conductor para conectar a tierra las conexiones de las barras colectoras. Los remaches de latón anteriores proporcionaban aproximadamente un 28 % de conductividad IACS, lo que no es suficiente para la aplicación de alta corriente. Los remaches de cobre sólido proporcionaron 100% IACS pero requirieron una gran fuerza de ajuste que ocasionalmente dañaba el aislamiento de la barra colectora. El cliente necesitaba la conductividad del cobre mediante la instalación de un remache hueco con poca fuerza.

Suministramos remaches tubulares de cobre C11000: vástago de 6,0 mm, cabeza redonda de 11,0 mm, longitud de cilindro de 12,0 mm, acabado liso. El cobre 100% IACS proporcionó el rendimiento eléctrico requerido. El eje completamente hueco se ensanchó hacia afuera con una fuerza mínima, sin dañar el aislamiento de la barra colectora. La superficie de cobre natural formó una pátina protectora con el tiempo. El cliente probó 500 remaches en 100 conjuntos de barras colectoras. Después de 5000 ciclos térmicos y pruebas de vibración, cero pérdidas de conductividad, cero fallas. Actualmente encargan nuestros remaches en lotes de 100.000 unidades al año.

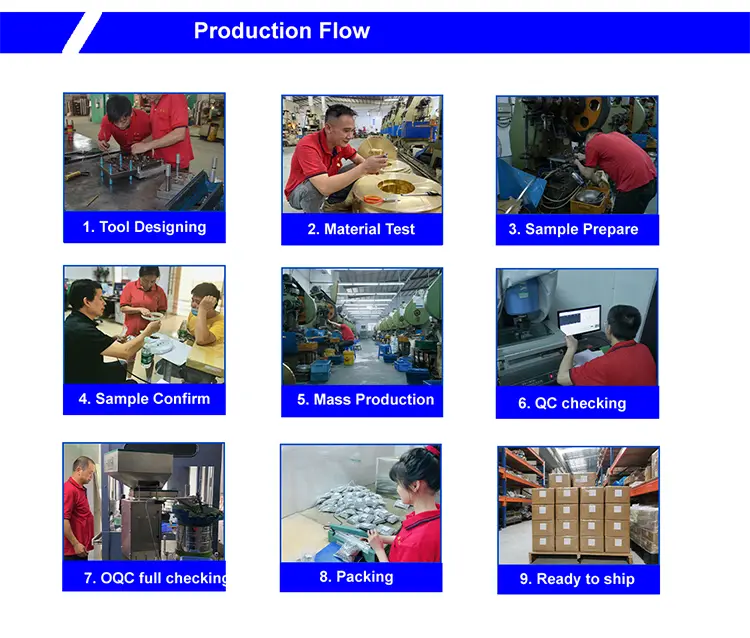

Cómo los fabricamos: corte y encabezado de tubos

Los remaches tubulares de cobre comienzan como tubos de cobre. El cobre es blando y dúctil, lo que lo hace ideal para la fabricación de tubos.

1. Adquisición de existencias de tubos– Tubo de cobre certificado C11000 de fábricas aprobadas. Cada lote viene con un certificado de prueba de fábrica y un número de calor.

2. Inspección de material entrante– Se comprobó el diámetro exterior (±0,02 mm), el espesor de la pared y la composición del material del material de tubo (espectrómetro). Se rechazan los tubos fuera de las especificaciones.

3. Corte de tubos– El tubo se corta a una longitud exacta en bruto. Cada pieza en blanco se convierte en un remache.

4. Rumbo– El tubo cortado en bruto se coloca en una prensa de cabezales. Una matriz de carburo forma la cabeza (redonda, plana o avellanada) en un extremo.

5. Recorte– Se elimina el destello alrededor del borde de la cabeza.

6. cayendo– Se eliminan las microrebabas.

7. Inspección final– Clasificación 100% óptica. Muestra AQL verificada manualmente. Informe dimensional, certificado de material y Certificado de conformidad emitidos.

Plazo de entrega de la muestra:estándar de 5 a 7 días; herramientas personalizadas: 15 a 20 días.

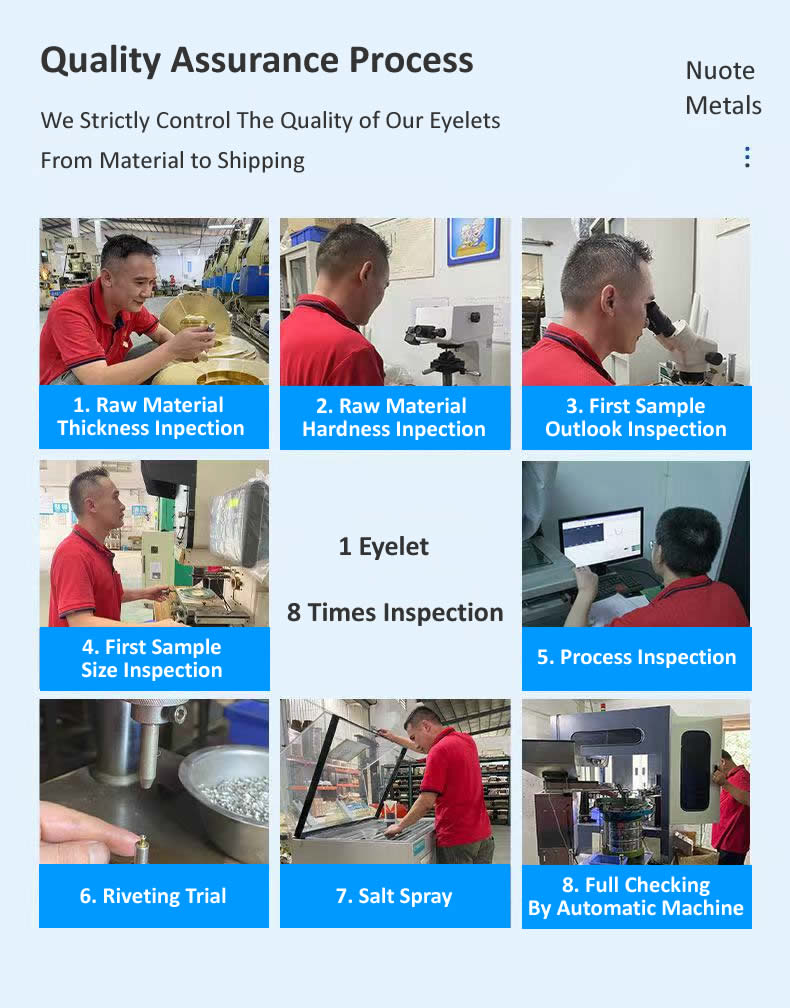

Nuestro proceso de control de calidad

Seguimos un sistema de inspección por capas para cada lote de remaches tubulares de cobre, desde el material entrante hasta el producto terminado.

Inspección del material entrante: se verifica el diámetro exterior, el espesor de la pared y la composición del material del material de tubo. El espectrómetro verifica el grado de cobre C11000 (≥99,9%). Cualquier material fuera de las especificaciones se rechaza antes de llegar al piso de producción.

Configuración e inspección inicial: cuando se instalan las herramientas, los primeros 10 remaches se examinan con lupa para detectar defectos en la superficie. Cada dimensión (diámetro de la cabeza, altura de la cabeza, diámetro del vástago, longitud del cañón y espesor de la pared) se mide en un comparador óptico. El lote no puede continuar a menos que todas las dimensiones coincidan con el dibujo.

Monitoreo durante el proceso: durante la producción en masa, los operadores extraen 5 remaches cada 500 piezas. Las dimensiones críticas se verifican con calibradores digitales. Cualquier desviación más allá de la tolerancia provoca una parada inmediata de la prensa y un ajuste de las herramientas.

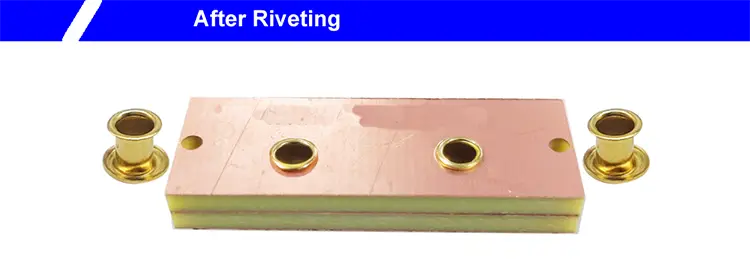

Verificación del remachado: cada 2000 piezas, colocamos 3 remaches en una muestra de su material real. El clinch enrollado se inspecciona para determinar simetría, estanqueidad y ausencia de grietas. Esto confirma que el remache funciona correctamente en su ensamblaje.

Pruebas de corrosión (si es necesario): para aplicaciones marinas o exteriores, las muestras se colocan en nuestra cámara de niebla salina según ASTM B117. Se emite un certificado con el lote.

Inspección final de salida: cada remache pasa por una máquina clasificadora óptica con cámaras de alta velocidad. Los rechazos se expulsan automáticamente. Después de la clasificación, se verifica manualmente una muestra aleatoria de AQL (Nivel II, 1.0).

Todos los registros de inspección se conservan durante cinco años y se incluyen con cada envío. Si alguna vez ocurre un problema de campo, podemos rastrear el lote y extraer el archivo completo.

Lo que dicen nuestros clientes: comentarios reales

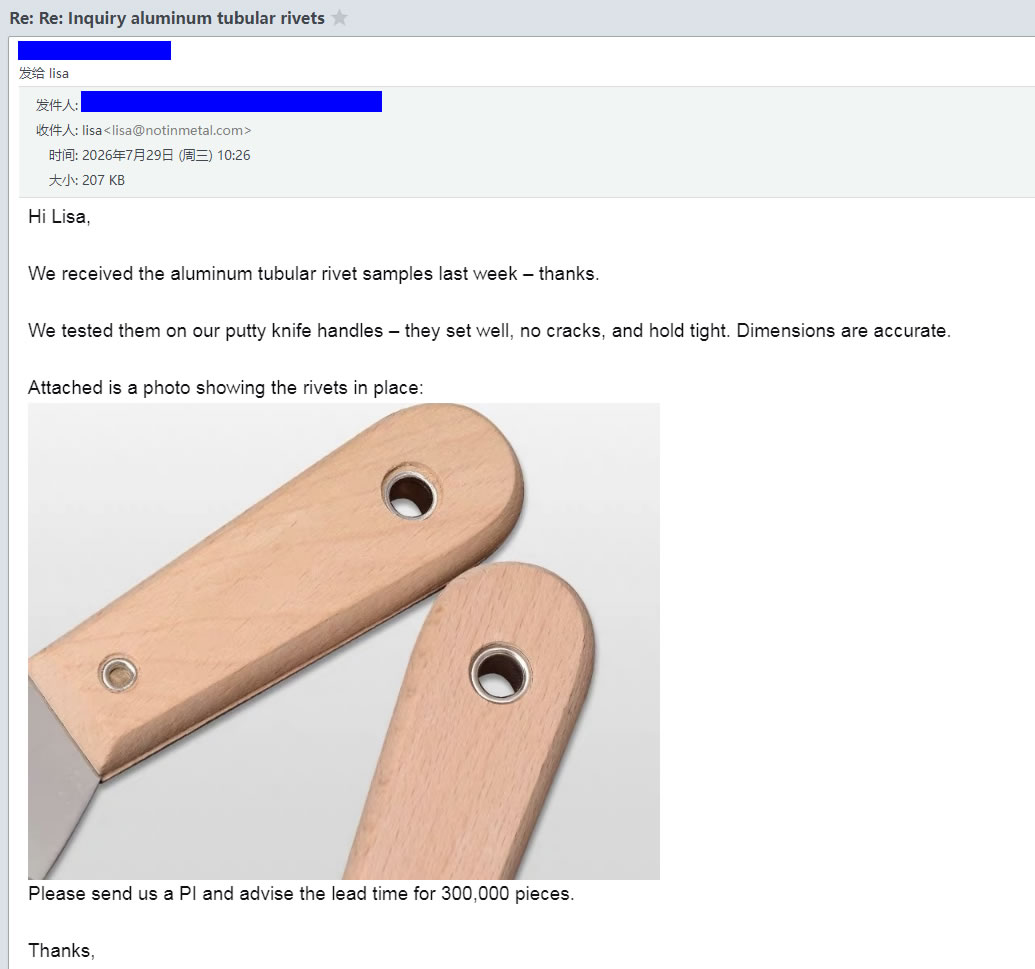

Dejamos que nuestros clientes hablen por nosotros. Las imágenes de arriba muestran comentarios reales de fabricantes que han utilizado nuestros remaches tubulares en sus líneas de producción, desde fabricantes de equipos eléctricos hasta proveedores de hardware marino y fabricantes de equipos alimentarios.

Mantenemos completa trazabilidad y documentación de calidad para cada lote:

• Certificados de materiales: certificados de pruebas de fábrica trazables hasta la bobina original
• Informes de inspección dimensional: mediciones reales de cada lote
• Informes de pruebas de conductividad: verificación IACS (si se solicita)
• Certificado de conformidad: firmado y rastreable por lotes

Tres preguntas que respondemos con frecuencia

P: "¿Por qué elegir remaches tubulares de cobre en lugar de remaches tubulares de latón para aplicaciones eléctricas?"

R: El cobre ofrece 100% de conductividad IACS; el latón ofrece ~28%. Si su remache debe transportar corriente, el cobre es la elección correcta. El latón es más duro y ofrece una mejor resistencia al desgaste para aplicaciones mecánicas, pero en cuanto a conductividad eléctrica, conductividad térmica o requisitos antimicrobianos, el cobre siempre gana. Para el caso de barra colectora anterior, el cliente necesitaba 100 % de conductividad IACS, por lo que el cobre era la única opción.

P: "¿Se corroen? ¿Por qué cambian de color?"

R: El cobre no se oxida; con el tiempo forma una pátina protectora. Esta pátina en realidad protege el metal subyacente, extendiendo su vida en ambientes exteriores. El cambio de color de rojo brillante a marrón oscuro o verde es cosmético y no afecta el rendimiento mecánico o eléctrico. Si necesita mantener un acabado brillante, especifique remaches tubulares de cobre pulidos (brillantes) o lacados. Para el caso de la barra colectora anterior, el cliente eligió un acabado liso porque la pátina era aceptable en el gabinete eléctrico interior.

P: "¿Dónde se usan comúnmente?"

R: Se utilizan en una amplia gama de industrias donde la conductividad o las propiedades antimicrobianas son fundamentales:

Para el caso de la barra colectora anterior, los remaches tubulares de cobre fueron la elección correcta: ofrecieron 100 % de conductividad IACS con una instalación de baja fuerza, eliminando el daño causado por los remaches de cobre sólido.
