Estampado de metales de alta precisión

Cuando su diseño requiere características medidas en micras o ángulos de curvatura mantenidos en medio grado, el estampado convencional no es suficiente.Estampado de metales de alta precisióncombina tecnología de prensa avanzada, herramientas de carburo y un riguroso control de procesos para entregar componentes que cumplan con especificaciones exactas, pieza tras pieza, a lo largo de millones de ciclos.

Metales Nuotese especializa en estampado de metales de alta precisión para industrias que incluyen dispositivos médicos, conectores aeroespaciales, sensores automotrices y electrónica. Esta guía explica nuestras capacidades, sistemas de calidad y enfoque transparente para la fabricación de precisión.

Aplicaciones del mundo real de nuestro estampado de precisión

Caso 1: Carcasa del sensor médico

Un fabricante de dispositivos médicos necesitaba una carcasa de acero inoxidable con una planitud crítica de 0,05 mm en 40 mm de longitud. Utilizando estampado de metal de alta precisión, produjimos 200.000 unidades con un Cpk de 1,33 en la característica de planitud. El cliente pasó la inspección de la FDA sin hallazgos relacionados con nuestras piezas.

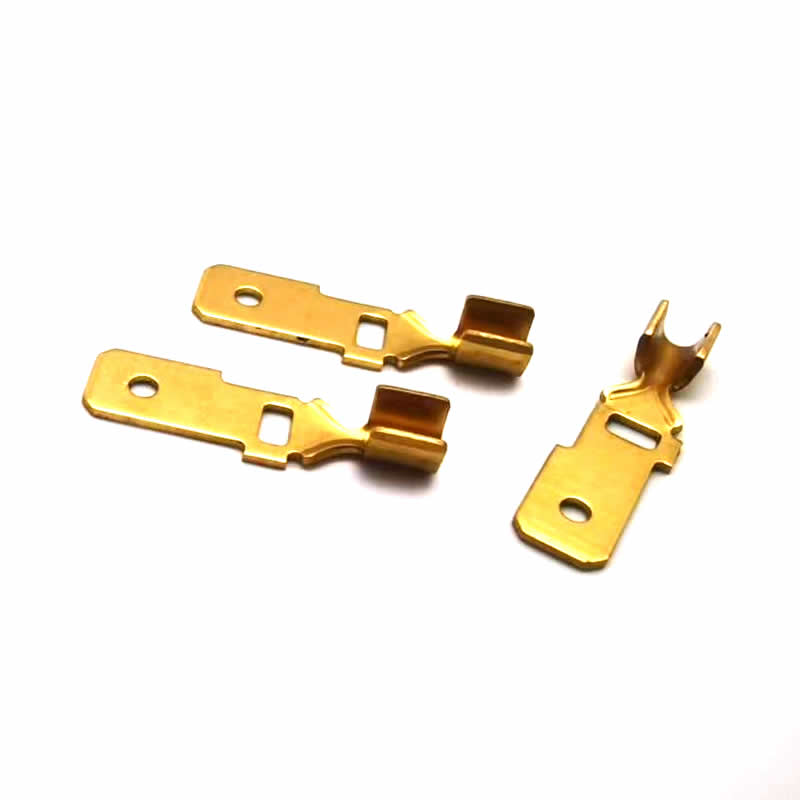

Caso 2: Terminal de conector automotriz

Un proveedor automotriz de primer nivel necesitaba un terminal de latón con un orificio de 0,3 mm de diámetro colocado dentro de ±0,01 mm de la posición real. Nuestroestampado de metales de alta precisiónEl proceso mantuvo la tolerancia en 5 millones de piezas, eliminando la necesidad de perforación secundaria y ahorrando al cliente $0,02 por pieza.

Parámetros técnicos y capacidades

Nosotros definimosestampado de metales de alta precisiónpor las tolerancias que mantenemos y las características que producimos.

Tolerancias dimensionales

Espesor del material y capacidades de prensado

Materiales que comúnmente estampamos

• Acero inoxidable: 304, 316, 301 totalmente duro
• Acero al carbono – SPCC, SPCD, 1008, 1010, 1045
• Latón – C26000, C26800
• Bronce fosforado – C5191
• Cobre berilio – C17200 (tratado térmicamente después del estampado)
• Aluminio – 5052, 1100, 6061 (recocido)
• Alpaca: para contactos resistentes a la corrosión

Echa un vistazo a nuestro taller de estampación para saber cómo fabricamos una pieza de estampación.

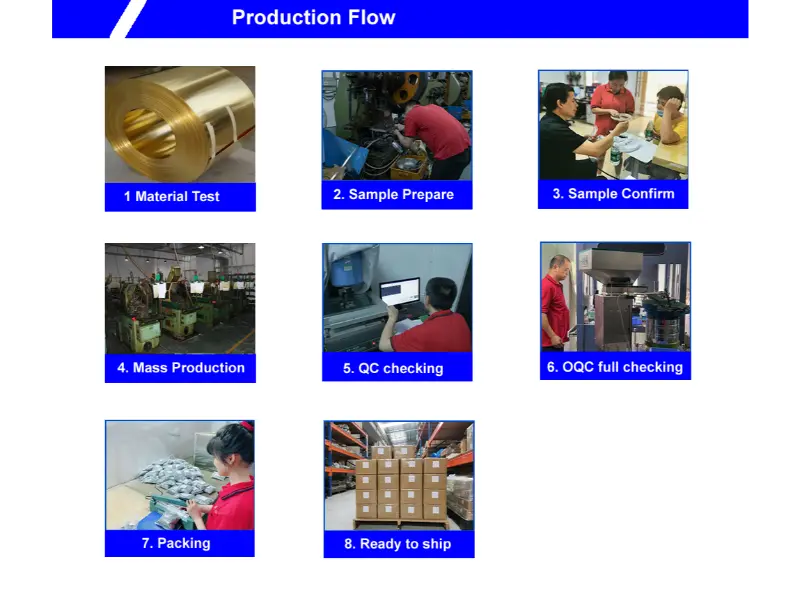

Nuestro proceso de estampado de metales de alta precisión en siete pasos

Seguimos un flujo de trabajo disciplinado para lograr y mantener tolerancias estrictas.

Paso a paso desde la materia prima hasta la pieza terminada

1. Abastecimiento de materiales –Compramos bobinas certificadas de fábricas aprobadas. A cada bobina se le asigna un número de calor para una trazabilidad completa.

2. Inspección de materiales –Las bobinas entrantes se prueban con un espectrómetro y un medidor de espesor láser. Rechazamos cualquier bobina con variación de espesor superior al ±2% del nominal.

3.Personalización o configuración de herramientas –Para piezas nuevas, diseñamos y mecanizamos troqueles progresivos de carburo con perfiles cortados por electroerosión por hilo (tolerancia en la apertura del troquel ±0,002 mm). Para las herramientas existentes, nuestros técnicos verifican la alineación del troquel y el estado del pasador piloto.

4.Inspección del primer artículo –La prensa procesa 50 piezas de muestra. Utilizando una CMM o un sistema de visión, medimos cada dimensión del dibujo. Se envía un informe FAI completo al cliente.

5.Producción en masa –Tras la aprobación, hacemos funcionar la prensa a una velocidad optimizada (normalmente entre 150 y 250 SPM para trabajos de precisión). Las comprobaciones durante el proceso se realizan cada 500 piezas para determinar las dimensiones críticas.

6. Revestimiento subcontratado (si es necesario) –Para piezas que requieren baño de zinc, níquel, estaño u oro, enviamos lotes a nuestros socios certificados. El espesor del revestimiento se verifica mediante XRF.

7.Inspección final de salida –Utilizamos máquinas clasificadoras ópticas para una inspección del 100% de las dimensiones críticas. Se extrae una muestra de AQL (Nivel II, 1.0) para una verificación completa. Un Certificado de Conformidad acompaña a cada envío.

Garantía de Calidad y Certificaciones

Nuestroestampado de metales de alta precisiónLas operaciones están respaldadas por las siguientes certificaciones:

Cada envío incluye:

• Certificado de prueba de fábrica (química de materiales y dureza)
• Informe de inspección del primer artículo (para herramientas nuevas)
• Informe de inspección dimensional (para lotes de producción)
• Certificado de chapado (si corresponde)
• Certificado de conformidad firmado

Políticas transparentes para el estampado de precisión

Política de muestra –50 piezas gratis de herramientas nuevas (el cliente paga el envío)

Cantidad mínima de pedido –10.000 piezas para nuevo utillaje; 5.000 para herramientas existentes

Plazo de entrega de herramientas –20 a 30 días hábiles para troqueles progresivos

Plazo de entrega para la producción –10 a 15 días hábiles después de la aprobación de la muestra

Propiedad de herramientas –El cliente conserva la propiedad de las herramientas; lo almacenamos gratis

Política de devoluciones -Piezas defectuosas reemplazadas sin costo

Metales Nuoteno cobra por la recalificación si no se cumplen las tolerancias en las primeras muestras.

Clientes con los que cooperamos

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el estampado de metal de alta precisión y el estampado convencional?

R: La principal diferencia es el nivel de control dimensional. El estampado convencional suele tener tolerancias de ±0,10 mm a ±0,25 mm. Nuestro estampado de metal de alta precisión alcanza ±0,025 mm en posiciones de orificios y ±0,05 mm en contornos en blanco. Esto es posible mediante el uso de matrices de carburo con aberturas cortadas por electroerosión por hilo, prensas con sistemas de ariete guiado y control estadístico del proceso durante el proceso. Para aplicaciones donde las piezas se utilizarán en ensamblaje automatizado o donde el ajuste con componentes coincidentes es fundamental, recomendamos el estampado de metal de alta precisión para evitar retrabajos o fallas en el ensamblaje.

P2: ¿Cómo se mantiene la vida útil de la herramienta manteniendo tolerancias tan estrictas durante millones de golpes?

R: Usamos insertos de carburo de tungsteno para todas las estaciones de corte y conformado. El carburo mantiene los bordes afilados entre 10 y 20 veces más que el acero para herramientas, lo que evita el crecimiento de rebabas y la desviación dimensional. También aplicamos recubrimientos de TiCN o AlCrN a los punzones para reducir la fricción. Nuestros ingenieros de herramientas monitorean el desgaste del punzón a través de sensores internos que miden la fuerza de desforre; cuando se alcanza un umbral predeterminado, la prensa se detiene automáticamente. La vida útil típica de la herramienta para el estampado de metal de alta precisión de acero inoxidable de 0,5 mm es de 3 a 5 millones de golpes antes de requerir un nuevo afilado.

P3: ¿Se puede realizar estampado de metal de alta precisión en materiales de menos de 0,1 mm? ¿Qué desafíos surgen?

R: Sí, tenemos materiales estampados de hasta 0,05 mm de espesor (cobre berilio e inoxidable). Sin embargo, los desafíos incluyen el manejo de materiales (las bobinas delgadas se doblan fácilmente), la expulsión de piezas (la estática puede hacer que las piezas se adhieran a los punzones) y la medición (no se pueden usar calibradores estándar). Los abordamos utilizando servoalimentadores con control de tensión, ionizadores antiestáticos y micrómetros láser sin contacto para la inspección. Para el estampado metálico de alta precisión de materiales ultrafinos, también recomendamos velocidades de prensa más lentas (100 a 150 SPM) para reducir la vibración. Comuníquese con nosotros con su espesor específico y la geometría de su pieza para una revisión de viabilidad.

¿Por qué elegirnos para el estampado de metales de alta precisión?

• Diseño interno de herramientas y fabricación de matrices de carburo.
• CMM y sistemas de visión para validación dimensional.
• Control estadístico de procesos (SPC) en cada ejecución de producción.
• Trazabilidad total del material desde la bobina hasta la pieza terminada
• Informe de inspección del primer artículo gratuito con cada nueva herramienta
• Envío global a más de 50 países

ContactoMetales Nuotehoy para discutir suestampado de metales de alta precisiónproyecto o para solicitar una pieza de muestra de una herramienta existente.
