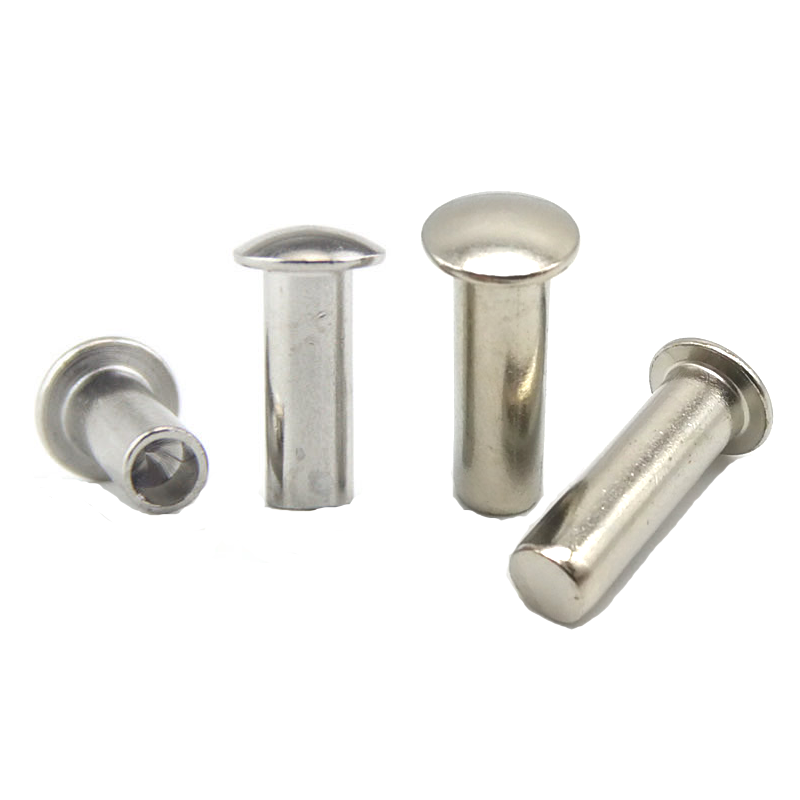

Remaches de cabeza plana

Remaches de cabeza planason lo que los ingenieros especifican cuando necesitan algo entre una cabeza redonda y una cabeza plana. La cabeza plana tiene una superficie de apoyo más amplia que una cabeza redonda (1,8–2,2 × diámetro del vástago versus 1,6–1,8 ×) pero más altura de cabeza que una cabeza plana. La pared lateral corta y recta le da una apariencia limpia y acabada que se adapta bien a los ensamblajes visibles sin parecer voluminoso.

Cuando una cabeza redonda es demasiado prominente y una cabeza plana demasiado baja, la cabeza plana es la respuesta.

Pan, redondo o plano: dónde encaja el cabezal panorámico

Cuándo elegir el cabezal panorámico:

• Quiere más área de apoyo que una cabeza redonda pero más altura de cabeza que una cabeza plana
• El remache será visible y la apariencia importa.
• Necesitas una apariencia limpia y acabada sin el volumen de una cabeza redonda.
• El espacio libre es moderado: no lo suficientemente apretado para cabeza plana, no lo suficientemente abierto para cabeza redonda

Qué hacemos: dos diseños, cinco materiales

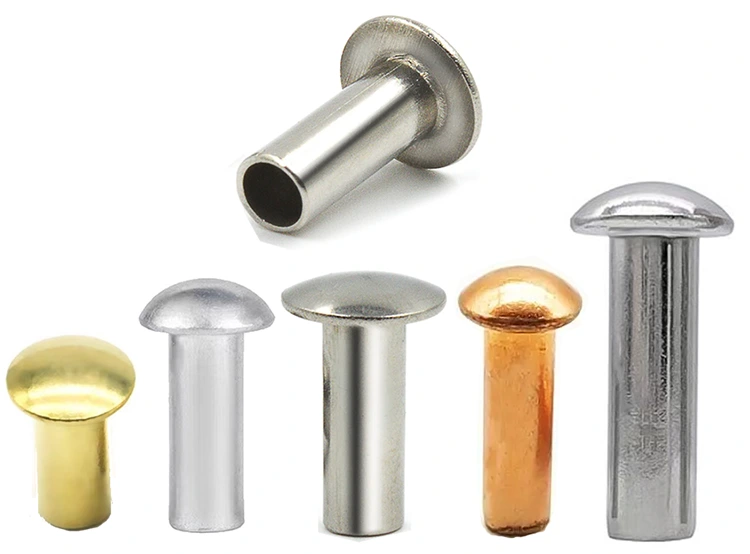

Remaches de cabeza planaEstán disponibles en diseños sólidos y semitubulares. El tubular completo no está disponible para este estilo de cabeza debido a la geometría corta y recta de las paredes laterales.

Materiales disponibles:Acero con bajo contenido de carbono, acero inoxidable (304/316), latón (C2680), cobre (C11000), aluminio (5052/5056)

Acabados:Galvanizado, óxido negro, pasivado, lacado, niquelado, envejecido, anodizado, liso, según el material.

Una aplicación real: carcasa para máquinas de café comerciales

Un fabricante de máquinas de café comerciales estaba ensamblando los paneles exteriores de la carcasa utilizando remaches de cabeza redonda. Los cabezales redondos sobresalían notablemente en la máquina terminada, restando valor a la apariencia premium que buscaba la marca. Se consideraron remaches de cabeza plana, pero el diseño de la carcasa tenía un espacio limitado detrás del panel: no era posible avellanar sin adelgazar demasiado el metal. El equipo de diseño necesitaba un remache con un perfil más bajo que el de cabeza redonda pero que no requiriera avellanado.

Nuote Metals suministró remaches semitubulares de cabeza troncocónica de acero inoxidable: vástago de 4,0 mm, cabeza troncocónica de 8,0 mm, longitud de cilindro de 8,0 mm, acabado pasivado. El cabezal panorámico estaba más bajo que el cabezal redondo original, lo que le daba a la carcasa una apariencia más limpia. La pared lateral corta y recta creó una apariencia terminada sin la masa de una cúpula. La cavidad semitubular mantuvo la fuerza de fraguado baja, evitando la deformación de los delgados paneles de la carcasa.

El fabricante probó 500 remaches en 100 máquinas. Después del montaje y las pruebas de campo, no se afloja ni se corroe. El equipo de diseño aprobó el nuevo estilo de cabeza para todos los modelos futuros. Ahora piden remaches de cabeza plana en lotes de 100.000 piezas al año.

Opciones estándar: personalizadas según sus especificaciones

Remaches de cabeza planase fabrican según sus requisitos exactos. Debido a que cada aplicación tiene diferentes necesidades de espacio y apariencia, no disponemos de tamaños de cabezal panorámico estándar; cada pedido se produce a medida.

Lo que necesitamos de usted:

• Diámetro del vástago: 1,5 mm a 8,0 mm
• Diámetro de la cabeza: adaptado a los requisitos de su superficie de apoyo
• Altura de la cabeza: adaptada a sus requisitos de espacio libre
• Longitud total – o el espesor total de la pila de material
• Material: acero, acero inoxidable, latón, cobre o aluminio.
• Diseño: macizo o semitubular
• Acabado: zinc, pasivado, lacado, níquel, anodizado, etc.

Recomendamos:Si no está seguro del diámetro o altura del cabezal, envíenos un dibujo o una muestra de su montaje. Le recomendaremos las dimensiones óptimas del cabezal panorámico para su aplicación.

Plazo de entrega de la muestra:De 5 a 10 días para especificaciones de cabezal panorámico personalizadas. Para conocer los requisitos detallados, comuníquese con nuestro equipo de ventas.

Cómo formamos Pan Heads: la pared recta que marca la diferencia

La cabeza panorámica parece simple: una cúpula con una pared lateral recta. Pero esa pared recta requiere un diseño preciso del troquel. Demasiado cónico y parece una cabeza redonda. Demasiado poco y la altura de la cabeza se vuelve inconsistente.

Lo que controlamos:

• El ángulo de la pared: la pared lateral debe ser recta, no ahusada. Esto crea el aspecto limpio y acabado que distingue la cabeza plana de la cabeza redonda.
• El radio de la corona: la parte superior de la cabeza es ligeramente abovedada, no completamente plana. Nuestros troqueles se cortan con un radio de corona específico que coincide con el perfil clásico de cabeza plana.
• El radio de la esquina: la transición de la cabeza al vástago debe ser suave. Una esquina afilada crea una concentración de tensiones que puede provocar grietas durante el fraguado.

El resultado:Cabezales panorámicos que lucen limpios, se asientan consistentemente y se fijan de manera confiable, lote tras lote.

Nuestro proceso:

• Trefilado: material trefilado hasta el diámetro exacto del vástago (±0,02 mm)
• Corte: cortado a la longitud del espacio en blanco
• Primer golpe – Blanco cuadrado y centrado.
• Segundo golpe (preformado): el troquel comienza la forma de cabeza plana con la pared recta.
• Tercer golpe (acuñación) – Forma y grosor final de la cabeza.
• Cuarto golpe (si es necesario): el punzón crea una cavidad para el semitubular.
• Recorte – Flash eliminado
• Tumbling: se eliminan las microrebabas
• Recubrimiento o revestimiento: aplicado según lo especificado

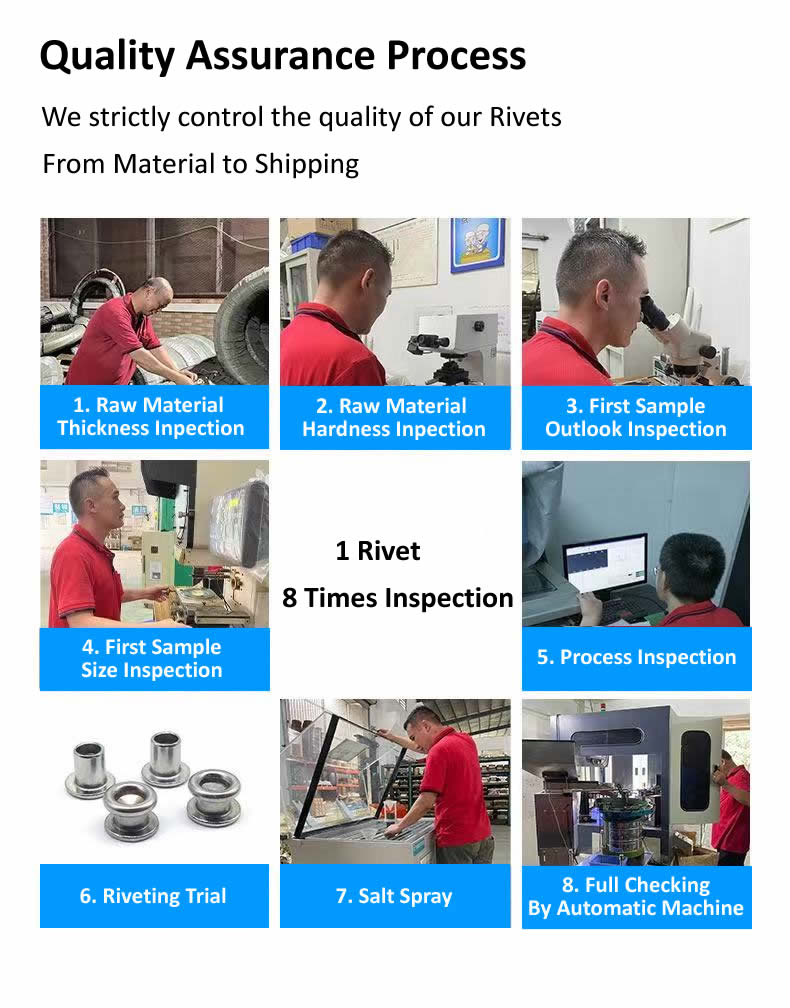

Un remache, ocho comprobaciones: cómo garantizamos que cada cabeza plana sea correcta

No confiamos en la suerte. Cada lote deremaches de cabeza planapasa por ocho puertas de calidad independientes antes de salir de nuestra fábrica. El principio es simple: medir temprano, medir con frecuencia y nunca dar por sentado.

Verificación del diámetro de la materia prima– El cable entrante se mide con un micrómetro láser. Tolerancia del diámetro: ±0,02 mm. Cualquier bobina fuera de este rango es rechazada antes de que toque nuestros cabezales.

Control de dureza de la materia prima– Se prueba una muestra de cada bobina en un durómetro Rockwell. El rango aceptable varía según el material (acero: HRB 70–85, acero inoxidable: HRB 80–95, latón: HRB 60–75).

Comprobación de la apariencia del primer artículo.– Después de configurar las herramientas, los primeros 10 remaches se inspeccionan visualmente con lupa. Buscamos grietas, rebabas, cabezas irregulares o marcas superficiales. Cualquier defecto visible detiene la prensa.

Comprobación dimensional del primer artículo.– Los mismos 10 remaches se miden en un comparador óptico. El diámetro de la cabeza, la altura de la cabeza, el diámetro del vástago, la longitud total y la profundidad de la cavidad (para semitubulares) deben estar dentro de las tolerancias de dibujo antes de que comience la producción.

Controles en proceso –Durante la producción en masa, el operador extrae 5 remaches cada 500 piezas. Las dimensiones se verifican con calibradores digitales y un medidor de paso/no paso para la profundidad de la cavidad. Cualquier deriva desencadena el ajuste de las herramientas.

Ajuste de prueba (remachado de prueba)– Cada 2000 piezas, colocamos 3 remaches en una muestra de material representativa (mismo grosor y tipo que su conjunto). El clinch se inspecciona para determinar simetría y tensión. No se aceptan remaches sueltos o agrietados.

Prueba de niebla salina (si es necesario)– Para remaches exteriores o chapados, enviamos muestras a nuestro laboratorio para realizar pruebas de niebla salina ASTM B117. Se emite un certificado con el lote.

Inspección final de salida– Antes del embalaje, cada remache pasa por una máquina clasificadora óptica. Las cámaras verifican el diámetro del cabezal, la altura del cabezal, el diámetro del vástago, la longitud total y la profundidad de la cavidad. Los rechazos se expulsan automáticamente. Luego se extrae una muestra aleatoria de AQL (Nivel II, 1.0) para su verificación manual.

Un remache de cabeza plana que sobrevive a los ocho pasos está listo para salir de nuestra fábrica. Mantenemos registros de cada cheque durante cinco años.

Lo que realmente recibe: un registro completo de lo que hicimos

No solo enviamos remaches. Enviamos un registro de exactamente lo que se produjo y cómo se verificó.

El paquete incluye:

• Certificado de material: composición química y resistencia a la tracción de la bobina utilizada.
• Hoja de inspección – Medidas reales de 10 remaches del lote
• Certificado de acabado: espesor del revestimiento verificado por XRF (si corresponde)
• Documento de conformidad: firmado por nuestro gerente de control de calidad, rastreable por lotes

Certificado para:ISO 9001:2015, RoHS, ALCANCE

Dónde se utilizan los remaches de cabeza plana

• Electrodomésticos comerciales: máquinas de café, equipos alimentarios, máquinas expendedoras: conjuntos visibles donde la apariencia importa
• Mobiliario: muebles de oficina, estanterías, expositores: juntas visibles que necesitan un acabado limpio.
• Automoción: molduras interiores, paneles de instrumentos, componentes de asientos, donde se unen la apariencia y el espacio libre moderado.
• Electrónica: gabinetes, chasis, paneles de control, donde el remache es visible pero no debe ser voluminoso.
• Equipos médicos (carcasas de dispositivos y conjuntos de instrumentos) donde tanto la higiene como la apariencia son importantes
• Equipos industriales (paneles de control, protecciones de máquinas) donde se requiere un acabado profesional
• Fabricación general: cualquier conjunto en el que la cabeza redonda sea demasiado voluminosa y la cabeza plana demasiado baja.

Tres preguntas que respondemos con frecuencia

P1: La cabeza panorámica se parece a una cabeza redonda. ¿Cuál es exactamente la diferencia?

R: La cabeza plana tiene una pared lateral corta y recta entre la cúpula y el vástago. Una cabeza redonda es una curva continua desde la parte superior hasta el vástago. Esta pared recta le da a la cabeza plana una superficie de apoyo más amplia (1,8–2,2 × diámetro del vástago versus 1,6–1,8 ×) y un perfil ligeramente más bajo. La diferencia visual es sutil pero significativa: el cabezal panorámico parece más “diseñado” y menos “industrial”. Si los sostienes uno al lado del otro, la pared recta es la señal.

P2: ¿Qué estilo de cabeza parece más profesional en productos de consumo?

R: Para productos de consumo donde la apariencia importa, el cabezal panorámico suele ser la mejor opción. Tiene un aspecto limpio y acabado: más refinado que la cabeza redonda (que puede parecer industrial) y más sustancial que la cabeza plana (que puede parecer demasiado minimalista). La pared lateral recta le da una apariencia "diseñada" que indica calidad. Si observa las máquinas de café de primera calidad, los muebles de alta gama y los productos electrónicos de consumo, verá que los remaches de cabeza plana se utilizan deliberadamente como un elemento de diseño, no solo como un sujetador funcional.

P3: ¿Cuál es el plazo de entrega habitual para los remaches de cabeza plana personalizados con un diámetro de cabeza específico?

R: Para los remaches de cabeza plana personalizados, el cronograma depende de si necesitamos crear nuevas herramientas. Si el diámetro de su cabeza está dentro de nuestra gama de herramientas existente, el tiempo de entrega de la muestra es de 5 a 10 días. Si necesitamos diseñar y cortar matrices nuevas, la fabricación de herramientas demora entre 15 y 20 días, seguida de la producción de muestras. Póngase en contacto con nuestro equipo de ventas con sus especificaciones y le daremos un cronograma preciso. No cobramos por herramientas con dimensiones de cabezal panorámico estándar, solo por perfiles de cabezal completamente personalizados.
