Remaches huecos de acero

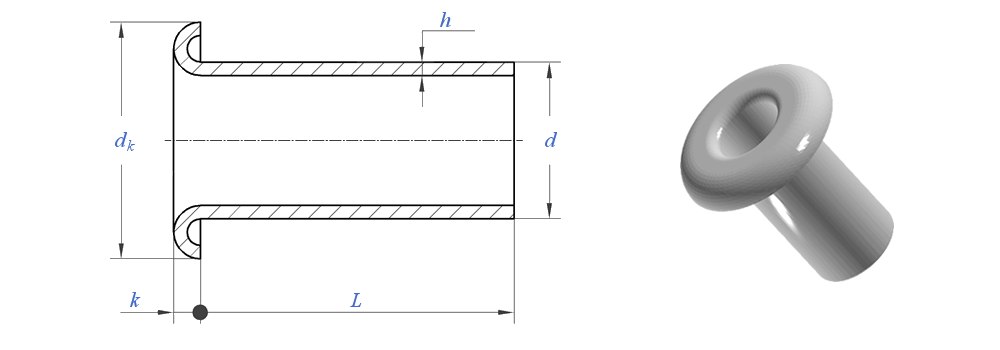

Remaches huecos de aceroSon sujetadores completamente huecos con un orificio central. A diferencia de los remaches sólidos o semitubulares, los remaches huecos tienen una pared delgada que se ensancha hacia afuera durante la instalación con una fuerza mínima (generalmente entre el 15 y el 20 % de lo que requiere un remache sólido). Son la opción más resistente y rentable de la familia de los remaches huecos.

Ofrecemos dos rutas de fabricación para ellos y la elección depende de sus requisitos específicos:

Corte de tubos + encabezado– Empezamos con tubo de acero, lo cortamos a medida y formamos la cabeza en un extremo. Rentable para diámetros más grandes y paredes más gruesas, con tiempos de entrega de herramientas más rápidos.

Embutición profunda desde hoja– Partimos de chapa de acero y formamos el remache mediante embutición progresiva. Produce una construcción de una sola pieza sin costuras con un espesor de pared constante y un orificio interior liso, ideal para paredes más delgadas y tolerancias más estrictas.

Revisamos su plano y recomendamos la ruta de fabricación óptima en la etapa de cotización.

Corte de tubos versus embutición profunda: ¿qué proceso es el adecuado para usted?

Si no está seguro de qué proceso es el adecuado para su aplicación, envíenos su dibujo. Revisaremos y recomendaremos el método óptimo, sin coste alguno.

Acabados disponibles

Ofrecemos múltiples acabados de superficie para remaches huecos de acero para satisfacer los requisitos de su aplicación:

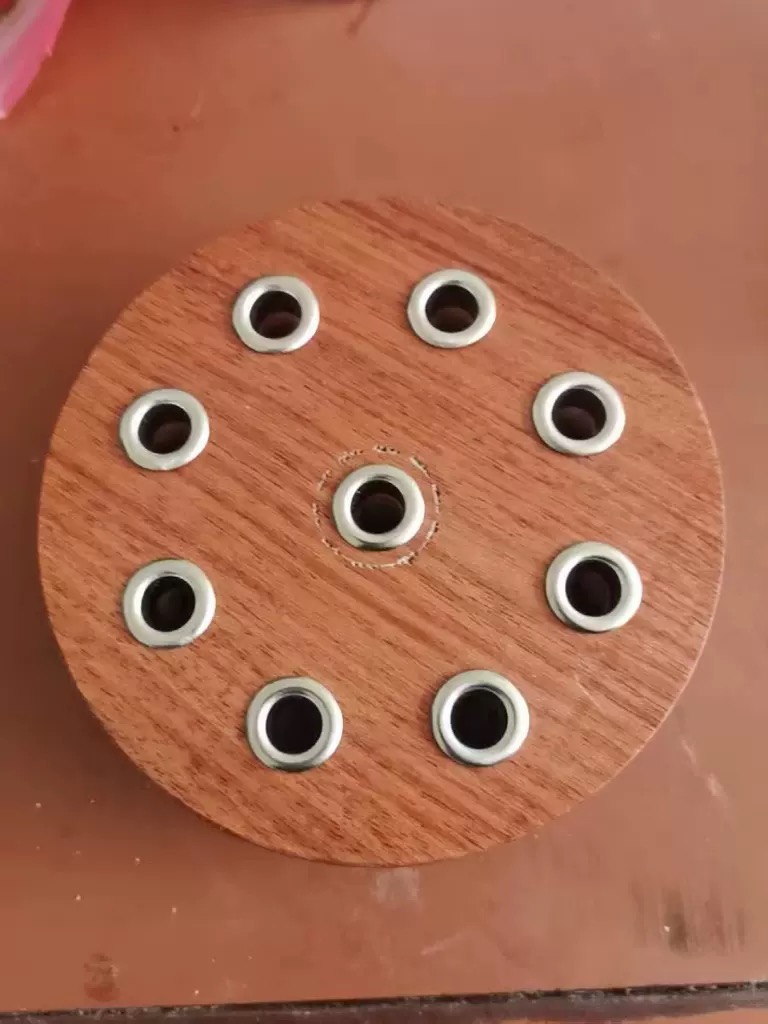

Una aplicación real: figuras artesanales de madera

Un fabricante de figuras de madera hechas a mano y objetos decorativos necesitaba un sujetador de baja fuerza para sujetar brazos móviles y piezas accesorias. Cada figura requirió 9 remaches huecos: 3 para cada articulación del brazo y 3 para accesorios decorativos. Los tornillos anteriores se aflojaron con el tiempo y el cliente quería un sujetador permanente que no partiera la madera blanda durante la instalación.

Suministramos remaches huecos de acero galvanizado: vástago de 2,5 mm, cabeza redonda de 5,0 mm y cilindro de 4,0 mm de longitud. El diseño hueco se ensanchó con una fuerza mínima, sin partir la madera blanda. El revestimiento de zinc proporcionó protección contra la corrosión para una visualización a largo plazo. El cliente probó 500 figuras (4.500 remaches). Después de 5.000 ciclos de movimiento, cero aflojamiento, cero roturas. Actualmente piden nuestros remaches huecos en lotes de 200.000 unidades al año.

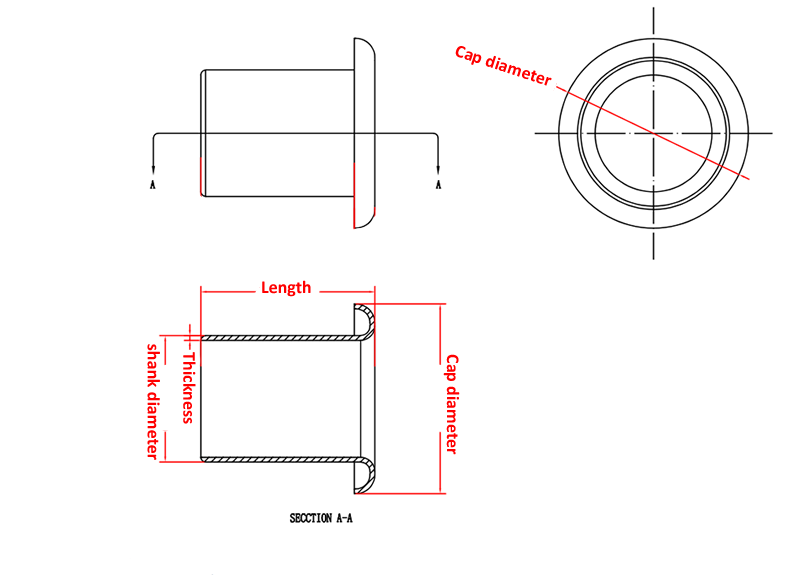

Cómo fabricamos remaches huecos: dos rutas

Ruta 1: Corte de Tubos + Rumbo

1. Adquisición de existencias de tubos: tubos de acero certificados de fábricas aprobadas. Cada lote viene con un certificado de prueba de fábrica y un número de calor.

2. Inspección del material entrante: se verifica el diámetro exterior (±0,02 mm), el espesor de la pared y la composición del material del material de tubo.

3. Corte del tubo: el tubo se corta a una longitud precisa.

4. Encabezado: el tubo cortado en bruto se coloca en una prensa de encabezado. Una matriz de carburo forma la cabeza en un extremo.

5. Recorte: se eliminan las rebabas alrededor del borde de la cabeza.

6. Tumbling – Se eliminan las microrebabas.

7. Enchapado o revestimiento: zinc, níquel, óxido negro u otros acabados aplicados según lo especificado.

8. Inspección Final – Clasificación 100% óptica. Muestra AQL verificada manualmente.

Ruta 2: embutición profunda a partir de chapa

1. Adquisición de existencias de láminas: láminas de acero certificadas de fábricas aprobadas.

2. Inspección del material entrante: se verifica el espesor y la composición del material de las láminas.

3. Embutición profunda progresiva: la hoja se introduce en una prensa de transferencia con un troquel progresivo de estaciones múltiples. En una única secuencia continua, el troquel corta un disco, lo introduce en una copa, lo profundiza hasta la longitud final del cañón y perfora el fondo para crear el orificio hueco.

4. Bridas: la brida es plana y paralela.

5. Tumbling: se eliminan las microrebabas.

6. Enchapado o revestimiento: aplicado según lo especificado.

7. Inspección final – Clasificación 100% óptica. Muestra AQL verificada manualmente.

Plazo de entrega de la muestra: estándar de 5 a 7 días; herramientas personalizadas: 15 a 20 días.

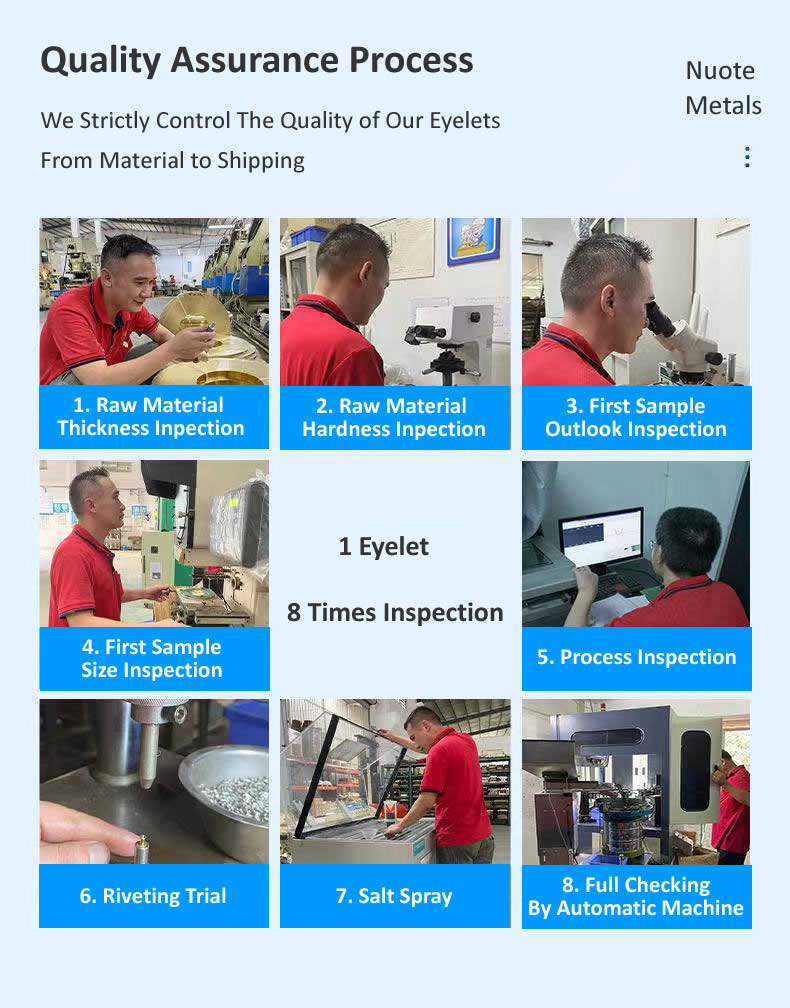

Nuestro proceso de control de calidad

Seguimos un sistema de inspección por capas para cada lote de remaches huecos de acero, desde el material entrante hasta el producto terminado.

Inspección de material entrante– Se verifican las dimensiones y la composición del material del material de tubos o láminas. Cualquier material fuera de las especificaciones es rechazado.

Configuración e inspección inicial– Cuando se instalan las herramientas, los primeros 10 remaches se examinan con aumento para detectar defectos en la superficie. Cada dimensión (diámetro interior, brida exterior, longitud del cilindro y espesor de la brida) se mide en un comparador óptico.

Monitoreo en proceso– Durante la producción en masa, los operadores extraen 5 remaches cada 500 piezas. Las dimensiones críticas se verifican con calibradores digitales. Cualquier desviación más allá de la tolerancia provoca una parada inmediata de la prensa y un ajuste de las herramientas.

Verificación de cierre– Cada 2000 piezas, colocamos 3 remaches en una muestra de su material real. El clinch enrollado se inspecciona para determinar simetría, estanqueidad y ausencia de grietas.

Verificación de revestimiento– Espesor comprobado por XRF (si corresponde).

Inspección final de salida– Cada remache pasa por una máquina clasificadora óptica con cámaras de alta velocidad. Los rechazos se expulsan automáticamente. Después de la clasificación, se verifica manualmente una muestra aleatoria de AQL (Nivel II, 1.0).

Todos los registros de inspección se conservan durante cinco años y se incluyen con cada envío.

Trabajar con clientes en todo el mundo

Trabajamos con fabricantes de América del Norte, Europa y Asia, desde productores de artesanías de madera hasta proveedores de automóviles y fabricantes de equipos industriales. Las imágenes de arriba muestran a algunos de nuestros valiosos socios visitando nuestras instalaciones, colaborando en proyectos personalizados y compartiendo sus experiencias con remaches huecos de acero.

Mantenemos completa trazabilidad y documentación de calidad para cada lote:

• Certificados de materiales: certificados de pruebas de fábrica trazables hasta la bobina original
• Informes de inspección dimensional: mediciones reales de cada lote
• Verificación del revestimiento: espesor y calidad documentados
• Certificado de conformidad: firmado y rastreable por lotes

Tres preguntas que respondemos con frecuencia

P: "¿Cuál es la diferencia entre los remaches huecos de acero y los remaches semitubulares de acero?"

R: Un remache hueco de acero es completamente hueco: todo el cilindro es una pared delgada que se ensancha hacia afuera durante el fraguado. Aremache semitubular de acerotiene una cavidad poco profunda (45–55% de la longitud del cañón) con una pared más gruesa. Los remaches huecos requieren la menor fuerza de ajuste (15 a 20 % del sólido) y son ideales para materiales blandos, paneles delgados y ensamblajes livianos. Los remaches semitubulares ofrecen más resistencia (80–90 % del sólido) y son mejores para aplicaciones de uso general donde se necesita un equilibrio de resistencia y una fuerza de ajuste baja.

P: "¿Qué proceso de fabricación debo elegir: corte de tubos o embutición profunda?"

R: La elección depende de su aplicación. El corte de tubos + cabezal es ideal para diámetros más grandes, paredes más gruesas y tiempos de entrega de herramientas más rápidos. La embutición profunda a partir de láminas es mejor para paredes más delgadas, tolerancias más estrictas y requisitos de orificios sin costuras. Si no estás seguro, envíanos tu dibujo. Revisaremos su solicitud y le recomendaremos el método óptimo, sin coste alguno.

P: "¿Cómo puedo evitar que mis remaches huecos de acero se agrieten durante el fraguado?"

R: El agrietamiento durante el fraguado es uno de los problemas más comunes de los que escuchamos. Estas son las posibles causas y soluciones:

Causa 1:La longitud del cañón es demasiado corta. Si el cilindro no se extiende entre 1,0 y 1,5 mm más allá del espesor del material, la sección hueca toca fondo y se agrieta. Solución: Mida el espesor total de su pila; ajustaremos la longitud del cañón en su próximo pedido.

Causa 2:La fuerza de ajuste es demasiado alta. Los remaches huecos sólo necesitan entre el 15 y el 20 % de la fuerza necesaria para los remaches macizos. Si su prensa está demasiado alta, la delgada pared se agrieta en lugar de ensancharse. Solución: Reduzca la fuerza de fraguado entre un 30 % y un 40 % y vuelva a realizar la prueba.

Causa 3:El tamaño del agujero es demasiado ajustado. Si el agujero es de tamaño insuficiente, el cañón se comprime excesivamente. Solución: Aumente el tamaño del orificio hasta el diámetro del vástago + 0,15–0,20 mm.

Causa 4:El material es demasiado duro. Los remaches huecos de acero se endurecen si la velocidad de la prensa es demasiado alta o si las herramientas están desgastadas. Solución: Utilizamos matrices de carburo pulido y velocidades de abocardado controladas específicamente para ellas. Si experimenta grietas, envíenos una muestra de sus remaches agrietados y su pila de material. Analizaremos el fallo y recomendaremos una solución específica, sin coste alguno.
