Remaches semitubulares SUS304

Los remaches de acero al carbono necesitan un revestimiento para evitar la oxidación. El revestimiento se desgasta. El remache de acero inoxidable SUS304 no necesita revestimiento: la capa de óxido de cromo se cura sola. Combine eso con el diseño semitubular (70% menos de fuerza de ajuste, 80-90% de resistencia sólida) y obtendrá un sujetador que funciona en ambientes húmedos sin ralentizar su línea de producción.

Un material, un diseño: dos problemas resueltos

Elija SUS304 semi tubular cuando:Su conjunto está expuesto a la humedad, la lluvia o la humedad. Necesita un rendimiento de acero inoxidable pero no puede justificar los costos de producción de remaches sólidos.

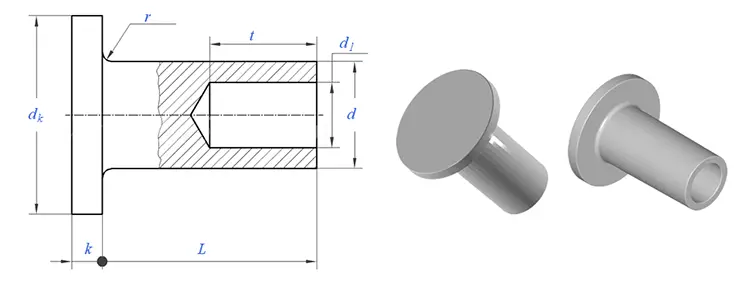

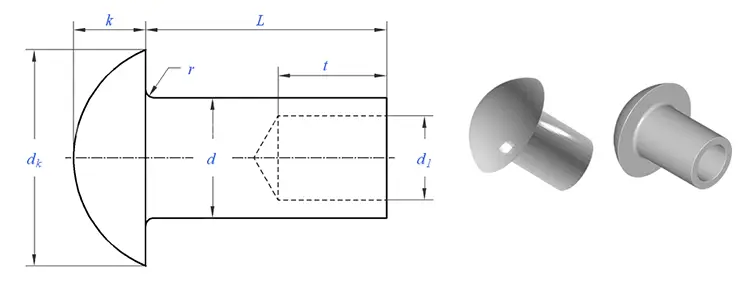

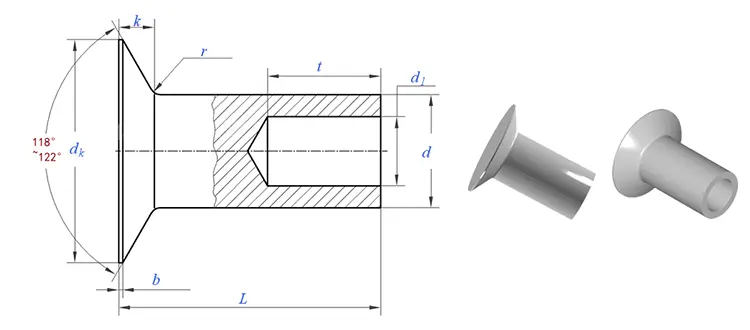

Opciones de estilo de cabeza: cuál se adapta a su conjunto

Una aplicación real: montaje de toallero de baño

Un fabricante de accesorios para baño estaba utilizando remaches semitubulares de acero al carbono galvanizado para conjuntos de toalleros. Después de seis meses en ambientes de baño húmedos, el revestimiento se desgastó y los remaches se oxidaron. Los clientes se quejaron. El fabricante cambió al latón: no se oxidó, pero el latón se empañó y no coincidía con el acabado de acero inoxidable cepillado de las rejillas.

Suministramos remaches semitubulares SUS304: vástago de 4,0 mm, cabeza redonda de 7,0 mm, longitud de cilindro de 10,0 mm y acabado pasivado. El material SUS304 proporcionó entre 200 y 500 horas de resistencia a la niebla salina, suficiente para la humedad del baño. La superficie pasivada hacía juego con los herrajes de acero inoxidable cepillado. El diseño semitubular tiene 1,0 tonelada de fuerza: no es necesario realizar cambios en la configuración de la prensa existente. Después de un año de producción, cero quejas de óxido.

Cómo especificar: qué necesitamos de usted

Diámetro del mango– 1,5 mm a 8,0 mm

Longitud del cañón– calculamos a partir del espesor de la pila de material

estilo de cabeza– redondo, plano, ovalado, avellanado, en forma de armazón o en forma de seta

Finalizar– pasivado de serie (incluido sin coste adicional)

Regla de longitud para remaches semitubulares:Longitud del cañón = espesor de la pila de material + 1,5–2,0 mm.

Plazo de entrega de la muestra:estándar de 7 a 12 días; herramientas personalizadas: 15 a 20 días.

Pasivación: por qué es importante para SUS304

El acero inoxidable SUS304 no se oxida, pero durante la fabricación, las partículas microscópicas de hierro libre pueden transferirse desde las herramientas a la superficie. Estas partículas pueden oxidarse y crear manchas rojas en el producto, aunque el remache en sí sea inoxidable.

La pasivación elimina estas partículas de hierro libres y restaura la superficie verdaderamente resistente a la corrosión. Sin él, es posible que sus remaches "inoxidables" aún presenten manchas de óxido.

Incluimos pasivación como estándar en cada lote de remaches semitubulares SUS304 sin cargo adicional.

Nuestro proceso de producción: desde la materia prima hasta el remache terminado

1. Adquisición de Materias Primas– Cable SUS304 certificado de fábricas aprobadas. Cada bobina viene con un certificado de prueba de fábrica y un número de calor.

2. Inspección de material entrante– Diámetro, dureza (HRB 80–95) y composición del material (espectrómetro) verificados. Se rechazan las bobinas fuera de las especificaciones.

3. Preparación de herramientas– Se inspeccionan y configuran las matrices de carburo para la cavidad semitubular.

4. Inspección del primer artículo –10 remaches medidos en comparador óptico. Diámetro de la cabeza, longitud del cañón y profundidad de la cavidad verificados.

5. Producción en masa– Controles en proceso: 5 remaches cada 500 piezas. Cualquier deriva detiene la prensa.

6. Inspección en proceso– Cada 2.000 piezas, coloque 3 remaches en el material de muestra. Clinch inspeccionado para comprobar simetría y estanqueidad.

7. Inspección final de salida– Clasificación 100% óptica. Muestra AQL verificada manualmente. Informe dimensional, certificado de material, certificado de pasivación y Certificado de Conformidad emitido.

Acabados disponibles: a juego con su entorno

Dónde se utilizan los remaches semitubulares SUS304

Hardware de baño– Toalleros, mamparas de ducha, marcos de espejos.

Muebles de exterior– Sillas, mesas, sombrillas, maceteros.

Accesorios marinos– Fundas para barcos, herrajes para muelles, lonas marinas.

Equipo de alimentos– Hardware de cocina comercial, mesas de preparación de alimentos.

Equipo medico– Camas de hospital, carros médicos, conjuntos de instrumentos.

Hardware arquitectónico– Pasamanos, herrajes para puertas, accesorios exteriores.

Lo que dicen nuestros clientes: comentarios reales

Tres preguntas que respondemos con frecuencia

P: "¿Por qué mis remaches semitubulares de acero inoxidable a veces muestran manchas de óxido aunque sean inoxidables?"

R: Esta es una pregunta común y normalmente se reduce a dos cosas:

Causa 1: Contaminación por hierro libre. Durante la fabricación (estampado, encabezamiento, conformado), las partículas microscópicas de hierro libre pueden transferirse desde las herramientas a la superficie del remache. Estas partículas no son inoxidables: se oxidan. El remache en sí no se oxida, pero las partículas de hierro en su superficie sí lo hacen, creando manchas rojas que parecen como si el remache se estuviera oxidando. La solución es la pasivación, un tratamiento químico que elimina estas partículas de hierro libres y restaura la verdadera capa de óxido de cromo resistente a la corrosión. Incluimos pasivación como estándar en cada lote de remaches semitubulares SUS304 sin cargo adicional.

Causa 2: Excoriación o transferencia desde las herramientas durante el fraguado. Si sus herramientas de ajuste (troqueles de prensa) no están endurecidas o pulidas adecuadamente, pueden transferir partículas de hierro a la cabeza del remache durante la instalación. Estas partículas pueden oxidar y manchar el conjunto. Solución: revise sus herramientas de ajuste; deben ser de acero endurecido con un acabado liso. Si nota que aparecen manchas de óxido después del fraguado, es probable que el problema sea su herramienta, no el remache.

En pocas palabras: si sus remaches de acero inoxidable muestran manchas de óxido, casi siempre se trata de hierro libre de la fabricación o del ajuste, no del remache en sí. La pasivación lo resuelve por nuestra parte; Las herramientas de ajuste pulidas lo impiden.

P: "¿Es necesario revestir los remaches semitubulares SUS304 para evitar la oxidación?"

R: No, el acero inoxidable SUS304 es resistente a la corrosión por naturaleza y no requiere revestimiento. El contenido de cromo forma una capa de óxido pasiva que se cura sola si se raya. Recomendamos pasivación (incluida de serie) para eliminar el hierro libre de la superficie y garantizar la máxima resistencia a la corrosión.

P: "Mis remaches semitubulares SUS304 se agrietan durante el fraguado. ¿Qué está causando esto?"

R: El acero inoxidable se endurece más rápido que el acero al carbono y es más propenso a agrietarse si las condiciones no son las correctas. Estas son las posibles causas y soluciones:

Causa 1: La fuerza de ajuste es demasiado alta. Los remaches semitubulares solo necesitan entre un 25 y un 30 % de la fuerza necesaria para los remaches macizos. El acero inoxidable se endurece bajo presión: una fuerza excesiva provoca grietas antes de que la pared pueda rodar. Solución: Reduzca la fuerza de fraguado entre un 30 % y un 40 % y vuelva a realizar la prueba.

Causa 2: La longitud del cañón es demasiado corta. Si el cilindro no se extiende entre 1,5 y 2,0 mm más allá del espesor del material, la sección hueca toca fondo y se agrieta. Solución: Mida el espesor total de su pila; ajustaremos la longitud del cañón en su próximo pedido.

Causa 3: Endurecimiento por trabajo debido al conformado anterior. SUS304 se endurece rápidamente. Si la velocidad de su prensa es demasiado alta o el troquel está desgastado, el metal se endurece antes de que pueda rodar. Solución: Utilizamos matrices de carburo pulido y velocidades de avance controladas específicamente para acero inoxidable.

Causa 4: El tamaño del orificio es demasiado ajustado. Si el agujero es de tamaño insuficiente, el cañón se comprime excesivamente. Solución: Aumente el tamaño del orificio hasta el diámetro del vástago + 0,15–0,20 mm.

Si nada de esto resuelve el problema, envíenos una muestra de sus remaches agrietados y su pila de materiales. Analizaremos el fallo y recomendaremos una solución específica, sin coste alguno.
