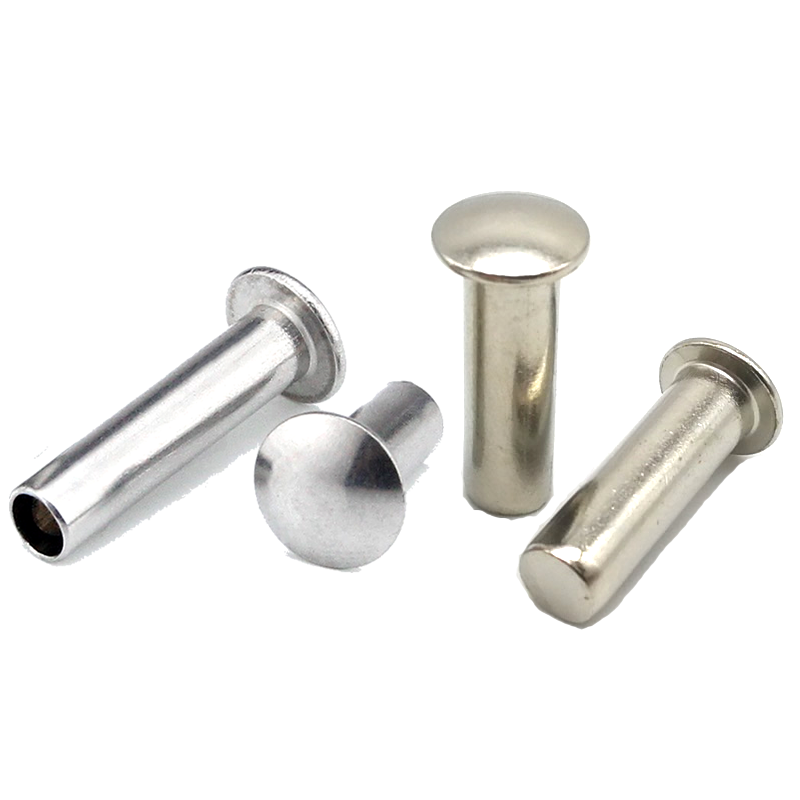

Remaches de cabeza universales

Remaches de cabeza universalesson el sujetador “perfecto”. Ni demasiado alto ni demasiado ancho, con una parte superior suave y redondeada que se adapta cómodamente a la mayoría de las superficies. Si una cabeza redonda es demasiado estrecha y una cabeza de truss demasiado ancha, la cabeza universal es la respuesta. Ofrece un diámetro de cabeza de 2,0 a 2,2 veces el vástago (más ancho que el redondo (1,6 a 1,8 ×), más estrecho que el truss (2,2 a 2,8 ×)) y un perfil que parece acabado sin ser voluminoso.

Cuando no esté seguro de qué estilo de cabezal elegir, el cabezal universal es la apuesta segura. Funciona en casi todas las aplicaciones, en casi todos los materiales, y luce bien al hacerlo.

Universal vs. Redondo vs. Truss: dónde encaja el cabezal universal

Cuándo elegir cabezal universal:

• Estás ensamblando materiales mixtos (metal + plástico, metal + madera)
• Quiere un equilibrio entre el área de apoyo y el perfil.
• No está seguro de qué estilo de cabezal elegir: universal es el valor predeterminado seguro
• Quieres un remache que luzca bien sin llamar la atención

Dos diseños, cinco materiales: lo que ofrecemos

Remaches de cabeza universalesEstán disponibles en diseños sólidos y semitubulares. El tubular completo no está disponible para este estilo de cabeza debido a la geometría de perfil medio que no proporciona suficiente longitud de cañón para un ensanchamiento adecuado.

Qué diseño elegir:

Sólido– Todo el mango es macizo. Máxima resistencia al corte y a la tracción. Úselo para aplicaciones estructurales, juntas de carga y ensamblajes donde la falla no es una opción. Se requiere una mayor fuerza de ajuste.

Semitubular– Una cavidad en la cola reduce la fuerza de ajuste en un 70%. Úselo para producción de gran volumen, materiales delgados y ensamblajes donde desee proteger el material circundante. 80–90% de la resistencia sólida.

Materiales disponibles:Acero con bajo contenido de carbono, acero inoxidable (304/316), latón (C2680), cobre (C11000), aluminio (5052/5056)

Acabados:Galvanizado, óxido negro, pasivado, lacado, niquelado, envejecido, anodizado, liso, según el material.

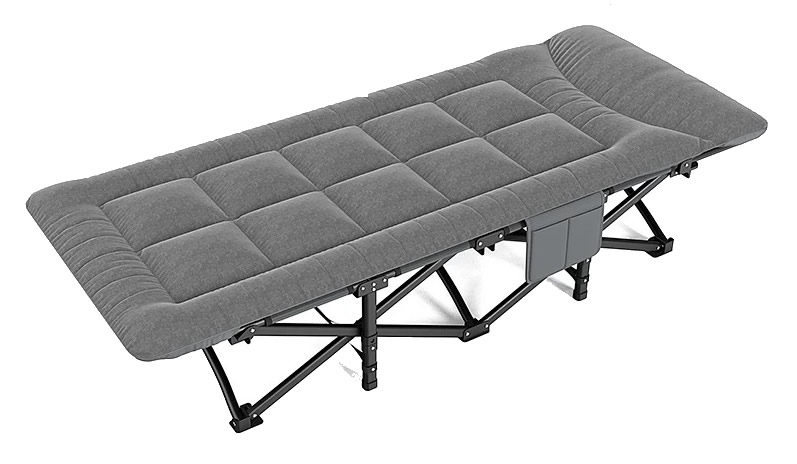

Una aplicación real: estructura de cama plegable para acampar

Un fabricante de camas de camping portátiles utilizaba remaches de cabeza redonda para las uniones de bisagras de tijera. La cabeza redonda era demasiado estrecha: bajo carga, la cabeza atravesaba el tubo de acero de pared delgada. El fabricante probó remaches con cabeza de armadura: funcionaron, pero la cabeza ancha parecía voluminosa e industrial en un producto de consumo. Necesitaban un remache con más área de apoyo que la cabeza redonda pero con un aspecto más limpio que la cabeza de armazón, algo que se sujetara de forma segura sin arruinar la apariencia del producto.

Nuote Metals suministró remaches semitubulares de cabeza universal de acero galvanizado: vástago de 5,0 mm, cabeza universal de 10,5 mm, longitud de cilindro de 14,0 mm. El cabezal universal proporcionó el área de apoyo adicional necesaria para evitar la extracción: el diámetro de la cabeza de 10,5 mm proporcionó un aumento del 38 % en el área de apoyo con respecto a la cabeza redonda original. El perfil liso y redondeado parecía limpio y acabado. La cavidad semitubular mantuvo la fuerza de fraguado baja, evitando la distorsión del tubo de pared delgada.

El fabricante probó 500 remaches en 250 camas. Después de 5.000 ciclos de plegado con una carga de 120 kg, sin tirones, sin aflojamiento ni daños. Actualmente piden remaches de cabeza universal en lotes de 150.000 unidades al año.

Cómo se especifican: lo hacemos simple

Los remaches de cabeza universales se fabrican a la medida según sus requisitos exactos. Esto es lo que necesitamos para cumplir con sus especificaciones correctas.

Las dimensiones que necesitamos:

• Diámetro del vástago: 1,5 mm a 8,0 mm. Esta es la parte que pasa por tu agujero.
• Diámetro de la cabeza: normalmente entre 2,0 y 2,2 veces el diámetro del vástago, pero podemos ajustarlo para que coincida con los requisitos de su superficie de apoyo.
• Altura de la cabeza: la recomendaremos según sus requisitos de espacio libre.
• Longitud total: la calculamos a partir del espesor de la pila de material.

Las elecciones que haces:

• Material: acero, acero inoxidable, latón, cobre o aluminio.
• Diseño: macizo o semitubular
• Acabado: zinc, pasivado, lacado, níquel, anodizado, antiguo, etc.

Si no está seguro del diámetro o la altura de la cabeza:Envíanos una foto de tu montaje o una pieza de muestra. Le recomendaremos las dimensiones óptimas del cabezal universal para su aplicación. No cobramos por asesoramiento de ingeniería.

Plazo de entrega de la muestra: 5 a 10 días para especificaciones estándar. Herramientas personalizadas: 15 a 20 días.

El perfil de cabeza universal: equilibrado, versátil y fiable

El cabezal universal es el estilo de cabezal más versátil que fabricamos y el más indulgente. Funciona en casi todas las aplicaciones, por lo que suele ser la opción predeterminada para los ingenieros que no están seguros de qué estilo de cabezal especificar.

Qué hace que el cabezal universal sea diferente:

El perfil equilibrado– La cabeza universal está diseñada intencionalmente para ser el “punto medio”. Lo suficientemente ancho como para evitar que la mayoría de los materiales se deslicen, lo suficientemente bajo como para evitar enganchones y lo suficientemente redondeado como para parecer acabado en productos de consumo.

La parte superior lisa y redondeada– A diferencia del borde afilado de una cabeza tipo truss o de la cúpula prominente de una cabeza redonda, la cabeza universal tiene un radio suave y continuo desde el centro hasta el borde. Esto reduce los enganches y le da una apariencia profesional.

La generosa superficie de apoyo– Con 2,0 a 2,2 veces el diámetro del vástago, la cabeza universal proporciona una superficie de apoyo significativamente mayor que una cabeza redonda, suficiente para la mayoría de los conjuntos de materiales mixtos.

Cómo lo hacemos consistente:

Rumbo de precisión –El perfil de cabeza universal se corta en nuestras matrices de carburo con un radio de corona y un ángulo de borde específicos. Cada remache tiene el mismo perfil.

Control de concentricidad –La cabeza debe estar centrada en el vástago dentro de ±0,10 mm. Los cabezales descentrados reducen la eficacia de los rodamientos y tienen un aspecto incorrecto.

Acabado superficial– Nuestros troqueles se pulen hasta obtener un acabado de espejo para producir un cabezal limpio y sin imperfecciones.

El resultado:Cabezales universales que funcionan con materiales mixtos, tienen un aspecto profesional y se configuran de manera confiable, lote tras lote.

Qué comprobamos y por qué los cabezales universales necesitan un control constante

Las cabezas universales no son el estilo de cabeza más difícil de hacer: las cabezas redondas. Pero necesitan un control constante porque su diseño de “punto medio” significa que se utilizan en la más amplia gama de aplicaciones. Una desviación que podría ser aceptable en una cabeza redonda (usada solo en metal) podría causar problemas en una cabeza universal (usada en materiales mixtos).

Esto es lo que vemos:

• Diámetro del vástago: ±0,05 mm. Si el vástago está demasiado flojo en el agujero, el remache se inclinará. Si está demasiado apretado, no se insertará. Comprobamos esto antes de que comience la producción y lo monitoreamos durante todo el proceso.
• Diámetro de la cabeza: ±0,15 mm. La superficie de apoyo es la única razón por la que eligió el cabezal universal. Si la cabeza es demasiado pequeña, se pierde área de apoyo. Si es demasiado grande, es posible que no se ajuste a su espacio libre.
• Altura de la cabeza: ±0,10 mm. Demasiado alto y se engancha. Demasiado corto y se ve mal. Comprobamos esto en cada lote.
• Concentricidad – ±0,10 mm. Una cabeza torcida reduce la eficacia del rodamiento. También tiene un aspecto incorrecto, y los cabezales universales suelen verse en los productos de consumo.
• Profundidad de la cavidad (semitubular): 45–55 % de la longitud del cañón. Demasiado poco profundo y la fuerza de fraguado sigue siendo alta. Demasiado profundo y el agarre será débil.
• Longitud total: ±0,15 mm. Debe coincidir con el espesor de la pila de material para una formación adecuada del clinch.

Cómo detectamos los problemas a tiempo:

Su envío – Lo que le enviamos

Cuando llegan los remaches de cabeza universal, vienen con un registro completo de lo que se hizo y cómo se verificó.

Qué encontrarás en la caja:

• Remaches en bolsas de polietileno selladas: etiquetados con número de pieza, número de lote y cantidad. Sin piezas sueltas, sin conjeturas.
• Certificado de material: composición química y propiedades de tracción de la bobina original. Trazable al número de calor.
• Hoja de inspección: medidas reales de 10 remaches de su lote. No sólo “dentro de la tolerancia”: las cifras reales que medimos.
• Certificado de acabado: si sus remaches están enchapados o recubiertos, incluimos la verificación del espesor XRF.
• Documento de conformidad: firmado por nuestro gerente de control de calidad, con un número de lote único para su trazabilidad.

Por qué esto es importante:Si alguna vez ocurre una falla en el campo, usted tiene los registros para rastrearla hasta la bobina exacta de material y la ejecución de producción exacta. Conservamos copias durante cinco años, pero le recomendamos que conserve también la suya.

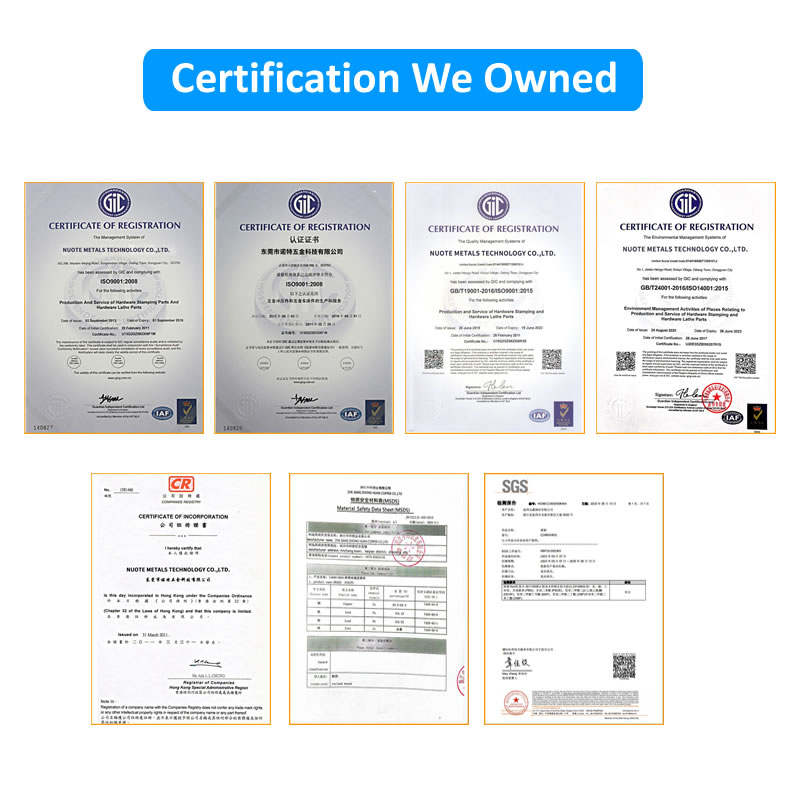

Certificado para:ISO 9001:2015, RoHS, ALCANCE

Dónde se utilizan

• Camas y muebles plegables: uniones de bisagra de tijera, conjuntos de armazones, puntos de pivote
• Hardware: bisagras de puerta, pestillos, herrajes para puertas, componentes de cercas
• Productos residenciales: herrajes para ventanas, herrajes para gabinetes, conjuntos decorativos.
• Automoción: molduras interiores, conjuntos de paneles, componentes de asientos
• Equipos industriales – Protectores de maquinaria, paneles de control.
• Electrónica – Cajas, chasis
• Fabricación general: cualquier ensamblaje en el que no esté seguro de qué estilo de cabezal elegir

Tres preguntas que respondemos con frecuencia

P1: ¿Cuál es la diferencia entre una cabeza universal y una cabeza redonda? Se parecen.

R: La cabeza universal es más ancha (2,0–2,2 × el diámetro del vástago versus 1,6–1,8 ×) y ligeramente más baja que una cabeza redonda. También tiene un perfil redondeado más continuo, menos una cúpula distintiva. La diferencia visual es sutil, pero la diferencia funcional es real: el cabezal universal proporciona más área de apoyo para evitar que se deslice en materiales mixtos. Para ensamblajes de metal con metal con orificios estrechos, la cabeza redonda sigue siendo la mejor opción. Para materiales mixtos, el cabezal universal es la apuesta más segura.

P2: ¿Qué diseño debo elegir: sólido o semitubular?

A:Remache semitubulares la opción predeterminada para la mayoría de las aplicaciones: entre el 80 y el 90 % de la resistencia del sólido y entre el 25 y el 30 % de la fuerza de fraguado. Elegirremache macizocuando necesita máxima resistencia para conjuntos estructurales que soportan carga. El tubular completo no está disponible para cabezal universal debido a la geometría del cabezal de perfil medio. Los tres diseños están disponibles con el mismo perfil de cabeza universal.

P3: ¿Cuál es el mejor material para remaches de cabeza universal en aplicaciones al aire libre?

R: Para aplicaciones en exteriores, recomendamos acero inoxidable (304 o 316) con acabado pasivado para una resistencia permanente a la corrosión. 304 es suficiente para exposición general al aire libre (lluvia, humedad). Se recomienda 316 para entornos costeros o con niebla salina. Si trabaja con un presupuesto más ajustado, el acero galvanizado con cromado amarillo proporciona 96 horas de resistencia a la niebla salina, adecuado para uso en exteriores protegidos. En el caso de la cama plegable anterior, el cliente eligió acero galvanizado porque las camas se utilizaban en interiores (tiendas de campaña) y la exposición ocasional al exterior era limitada.
