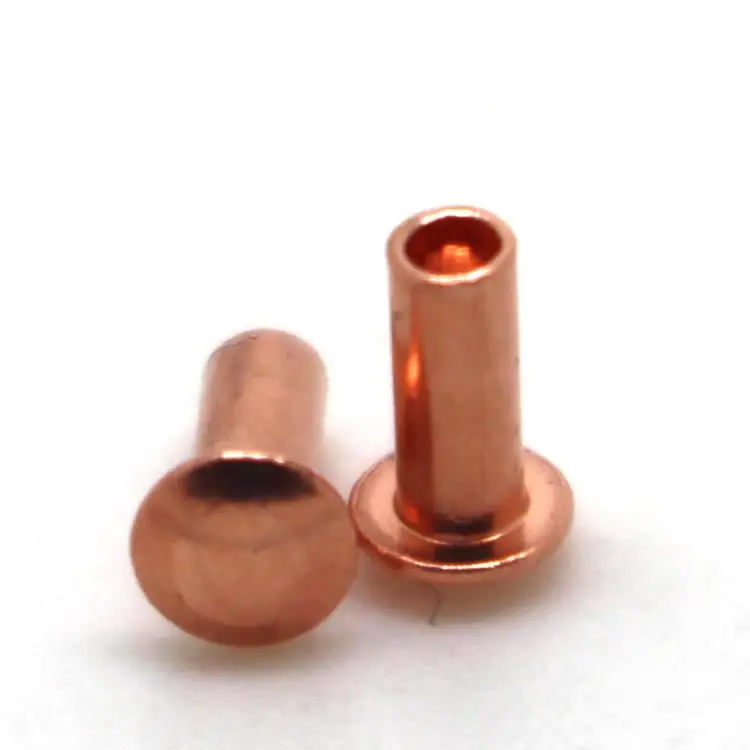

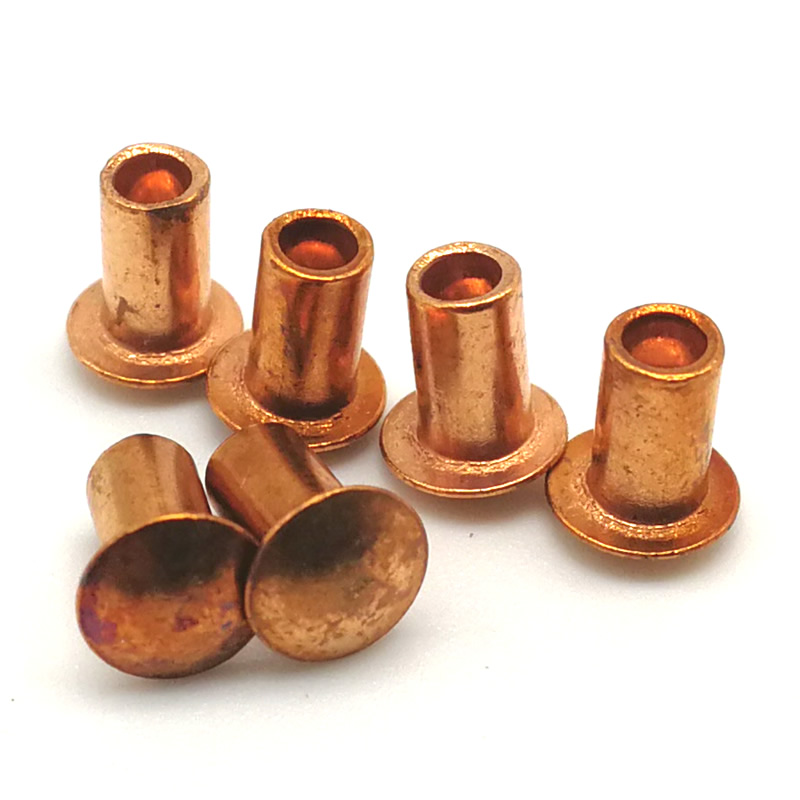

Remaches semitubulares de cobre

La mayoría de los remaches se eligen por su resistencia. Los remaches de cobre se eligen por lo que hacen: transportar corriente, mover calor, resistir bacterias y sobrevivir al aire libre sin oxidarse. El diseño semitubular añade otra ventaja: una fuerza de fijación un 70 % menor que los remaches sólidos, lo que los hace ideales para producciones de gran volumen donde se requiere conductividad pero no se puede sacrificar la velocidad de instalación.

Tres números que definen los remaches semitubulares de cobre

100% conductividad IACS– El cobre transporta la corriente mejor que cualquier otro metal de fijación común. El latón ofrece ~28%, el aluminio ~61%, el acero <10%.

70% menos fuerza de fraguado– La cavidad semihueca reduce la fuerza de instalación de 4 toneladas a 1,2 toneladas (para un remache de 5 mm). Ciclos más rápidos, prensas más ligeras, menos estrés del material.

Conductividad térmica de 401 W/m·K.– El cobre aleja el calor de las juntas, lo que lo hace ideal para disipadores de calor, dispositivos electrónicos y equipos que funcionan con calor.

Cuándo elegir remaches semitubulares de cobre

Una aplicación real: conjunto de puesta a tierra del inversor solar

Un fabricante de equipos solares necesitaba un sujetador conductor confiable para las conexiones de puesta a tierra dentro de sus inversores. Los remaches de cobre macizo anteriores proporcionaban una conductividad excelente, pero ralentizaban la línea de montaje: una fuerza de ajuste elevada requería una configuración cuidadosa de la prensa. El cliente quería la misma conductividad con una instalación más rápida.

Suministramos remaches semitubulares de cobre C11000: vástago de 4,0 mm, cabeza redonda de 7,0 mm, longitud de cilindro de 10,0 mm, acabado liso. El diseño semitubular redujo la fuerza de ajuste de 3,5 toneladas a 1,0 toneladas, un 71 % menos. La conductividad se mantuvo al 100% IACS. El cliente probó 1.000 remaches. Después de 5.000 ciclos térmicos, la resistencia aumenta cero. Actualmente piden 150.000 unidades al año.

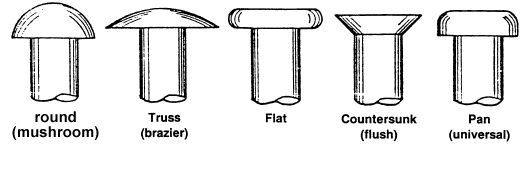

Opciones de estilo de cabeza: cuál se adapta a su conjunto

Cómo especificar: qué necesitamos de usted

Lo que proporcionas:

Diámetro del mango– 1,5 mm a 8,0 mm

Longitud del cañón– calculamos a partir del espesor de la pila de material

Estilo de cabeza –redondo, plano, ovalado, avellanado, en forma de armazón o en forma de seta

Finalizar– liso, caído (brillante), envejecido o lacado

Regla de longitud para remaches semitubulares:Longitud del cañón = espesor de la pila de material + 1,5–2,0 mm.

Plazo de entrega de la muestra:estándar de 5 a 10 días; herramientas personalizadas: 15 a 20 días.

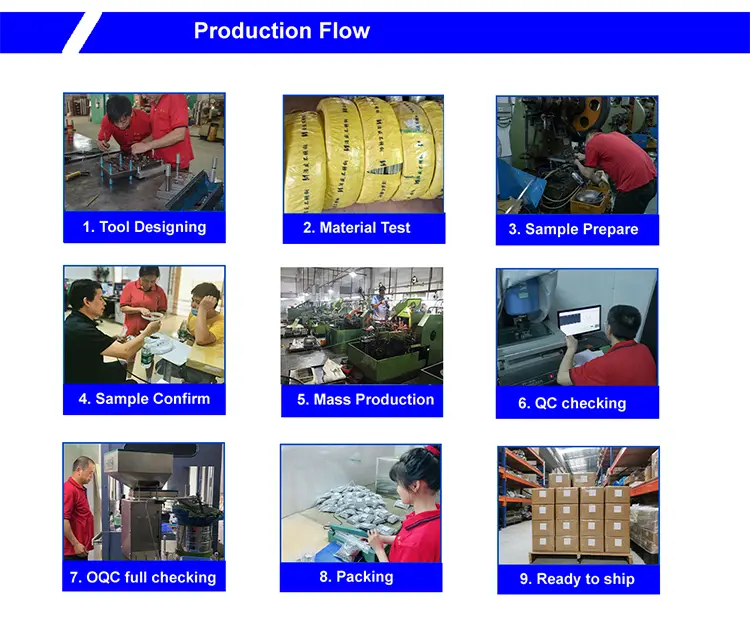

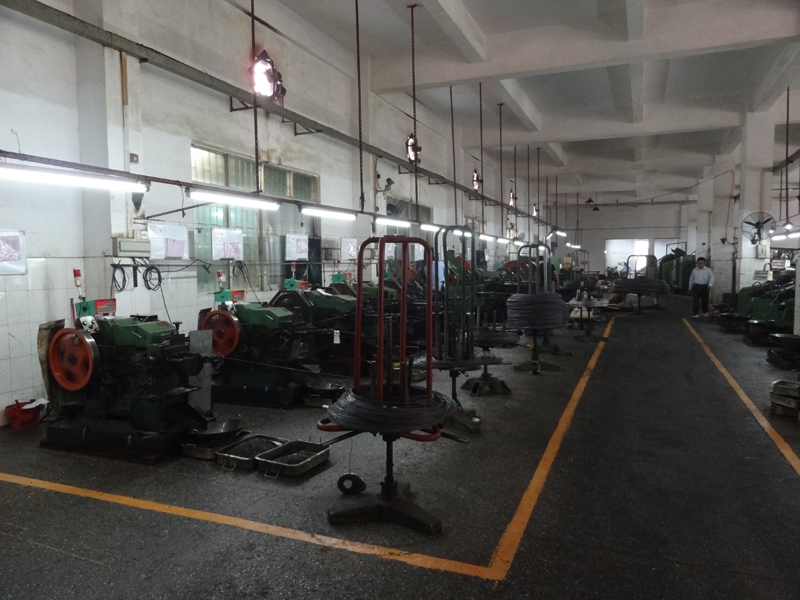

Nuestro proceso de producción: desde la materia prima hasta el remache terminado

1. Adquisición de Materias Primas– Alambre de cobre certificado (C11000) de fábricas aprobadas. Cada bobina viene con un certificado de prueba de fábrica.

2. Inspección de material entrante– Diámetro, dureza y contenido de cobre (≥99,9%) verificados. Se rechazan las bobinas fuera de las especificaciones.

3. Preparación de herramientas– Se inspeccionan y configuran las matrices de carburo para la cavidad semitubular.

4. Inspección del primer artículo– 10 remaches medidos en comparador óptico. Diámetro de la cabeza, longitud del cañón y profundidad de la cavidad verificados.

5. Producción en masa– Controles en proceso: 5 remaches cada 500 piezas. Cualquier deriva detiene la prensa.

6. Inspección en proceso –Cada 2000 piezas, coloque 3 remaches en el material de muestra. Clinch inspeccionado para comprobar simetría y estanqueidad.

7. Inspección final de salida– Clasificación 100% óptica. Muestra AQL verificada manualmente. Informe dimensional, certificado de material y Certificado de conformidad emitidos.

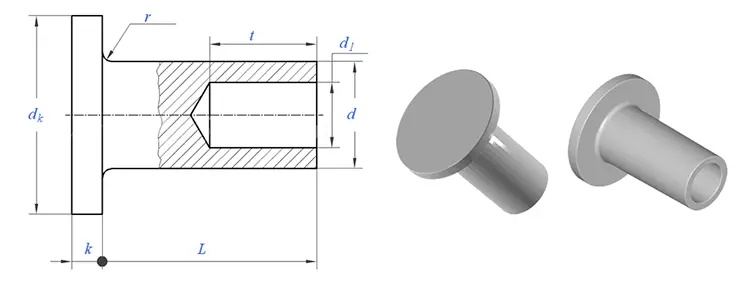

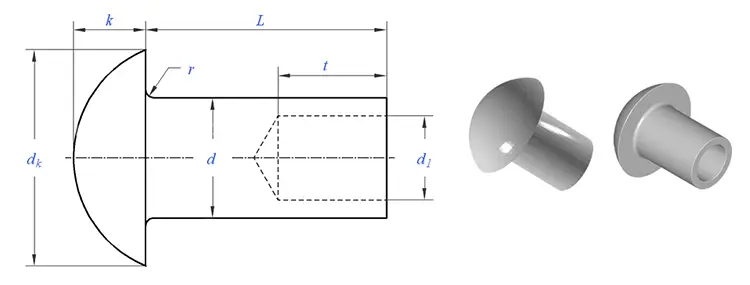

Referencia rápida: dimensiones y tolerancias

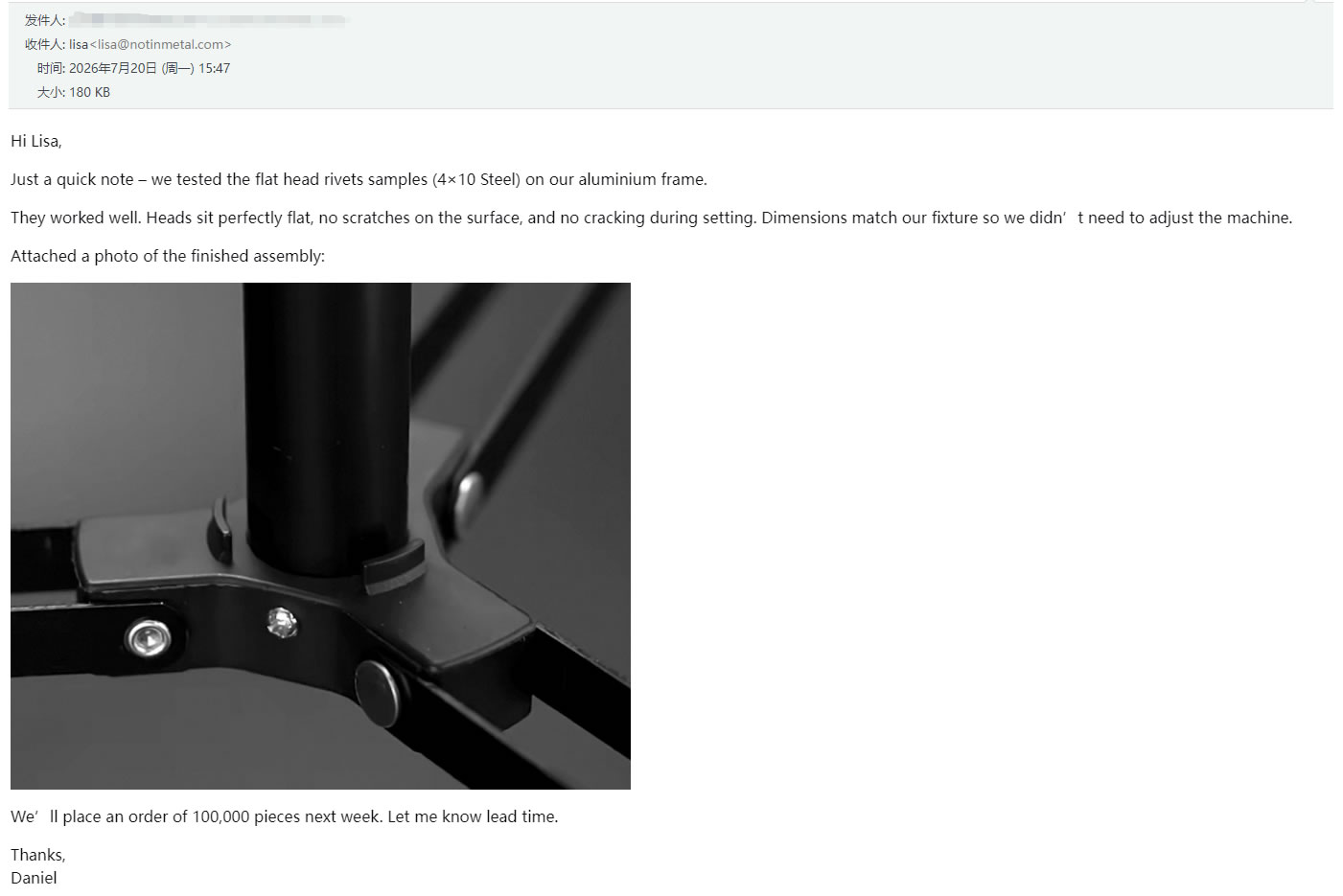

Lo que dicen nuestros clientes: comentarios reales

Tres preguntas que respondemos con frecuencia

P: "¿Cuál es la diferencia entre los remaches semitubulares de cobre y latón para aplicaciones eléctricas?"

R: El cobre ofrece 100% de conductividad IACS; el latón ofrece ~28%. Si su remache debe transportar corriente, el cobre es la elección correcta. El latón es más duro y ofrece una mejor resistencia al desgaste para aplicaciones mecánicas, pero para requisitos eléctricos, térmicos o antimicrobianos, el cobre siempre gana. El diseño semitubular está disponible en ambos materiales, pero se especifica cobre cuando la conductividad es crítica.

P: "¿Por qué elegir cobre semitubular en lugar de cobre sólido para conexiones eléctricas?"

R: El diseño semitubular reduce la fuerza de fraguado en un 70 % y mantiene la misma conductividad 100 % IACS. Para una producción de gran volumen, como en el caso del inversor solar anterior, esto significa un montaje más rápido, prensas más ligeras y menor desgaste de herramientas. Los remaches de cobre macizo siguen siendo la opción correcta para aplicaciones estructurales donde se requiere la máxima resistencia al corte. Para la mayoría de las conexiones eléctricas, el semitubular proporciona resistencia más que suficiente con una mejor eficiencia de producción.

P: "Mis remaches semitubulares de cobre se agrietan durante la instalación. ¿Qué está causando esto y cómo puedo solucionarlo?"

R: El agrietamiento durante el fraguado es uno de los problemas más comunes que escuchamos con los remaches semitubulares de cobre. El cobre es blando y dúctil, pero aún puede agrietarse si las condiciones no son las adecuadas. Estas son las causas y soluciones más probables:

Causa 1:La longitud del barril es demasiado corta para su pila de material. Si la longitud del cañón no se extiende entre 1,5 y 2,0 mm más allá del espesor del material, la sección hueca toca fondo antes de que se forme el remachado: la pared no tiene adónde ir y se agrieta. Solución: Mida el espesor total de la pila y agregue entre 1,5 y 2,0 mm. Podemos ajustar la longitud del cañón en su próximo pedido.

Causa 2:La fuerza de ajuste es demasiado alta. El cobre es blando: no necesita la misma presión que el acero. Los remaches semitubulares solo necesitan entre un 25 y un 30 % de la fuerza necesaria para los remaches macizos. Si su prensa está demasiado alta, la pared hueca se agrietará en lugar de rodar suavemente. Solución: Reduzca la fuerza de fraguado en un 30% y pruebe nuevamente.

Causa 3:El tamaño del agujero es demasiado ajustado. Si el orificio es de tamaño insuficiente, el cilindro se comprime excesivamente durante la inserción, debilitando la pared incluso antes de que comience el fraguado. Solución: Aumente el tamaño del orificio hasta el diámetro del vástago + 0,15–0,20 mm.

Causa 4:La profundidad de la cavidad es demasiado profunda. Si la cavidad excede el 55% de la longitud del cañón, la pared restante es demasiado delgada para soportar la acción de rodadura. Solución: Podemos ajustar la profundidad de la cavidad entre un 45% y un 50% de la longitud del cañón en su próximo pedido.

Si experimenta grietas y ninguna de estas soluciones resuelve el problema, envíenos una muestra de sus remaches agrietados y su pila de materiales. Analizaremos el fallo y recomendaremos una solución específica, sin coste alguno.
