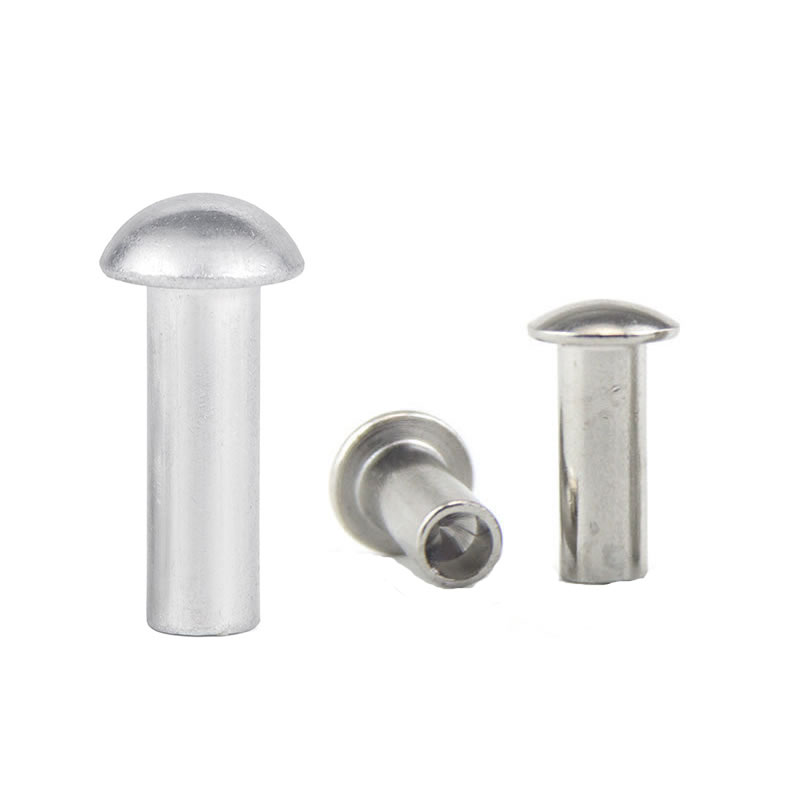

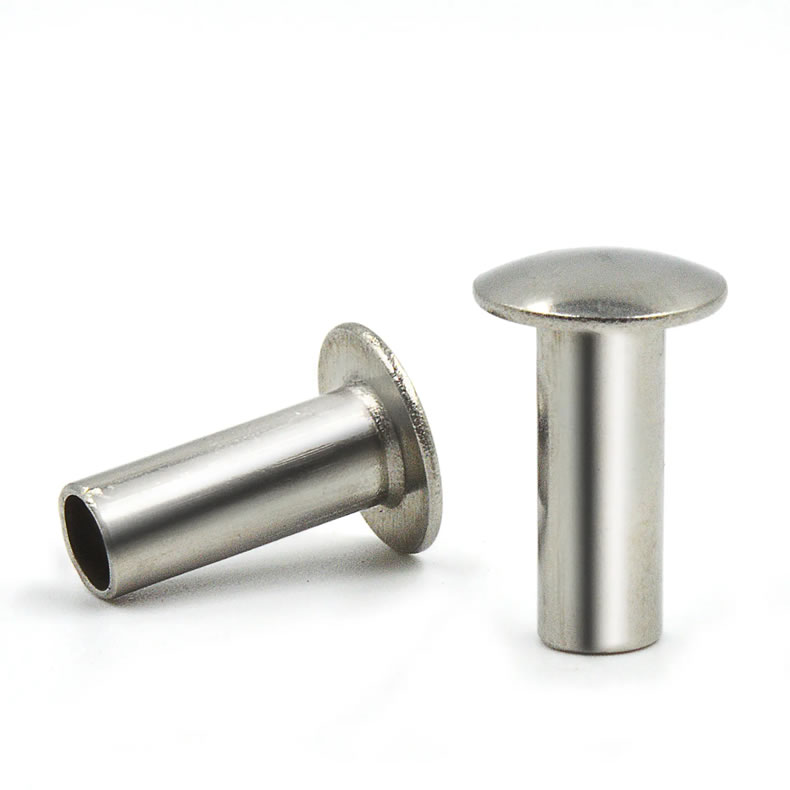

Remaches semi huecos de cabeza plana

Entre la alta cúpula de una cabeza redonda y el perfil bajo de una cabeza plana se encuentra la cabeza panorámica. Tiene una parte superior ancha y ligeramente abovedada con un lado vertical corto, como una sartén al revés. Para los ensambladores que necesitan más área de apoyo que una cabeza redonda pero más altura de cabeza que una cabeza plana, los remaches semihuecos de cabeza plana ofrecen un compromiso práctico.

Remaches semihuecos de cabeza alomada con cabeza fría de Nuote Metals en acero con bajo contenido de carbono, acero inoxidable (304/316) y latón. La cavidad semihueca reduce la fuerza de ajuste en aproximadamente un 70 % en comparación con un remache macizo. Esta página le brinda primero los detalles técnicos y luego muestra cómo un fabricante de trípodes utilizó nuestros remaches para resolver un desafío de ahorro de peso.

Especificaciones técnicas: lo que obtienes

Geometría de la cabeza: panorámica frente a otras

El cabezal panorámico a menudo se confunde con un cabezal redondo, pero la pared lateral recta le da una superficie de apoyo más grande y plana, ideal para láminas delgadas o plástico sin que parezca industrial.

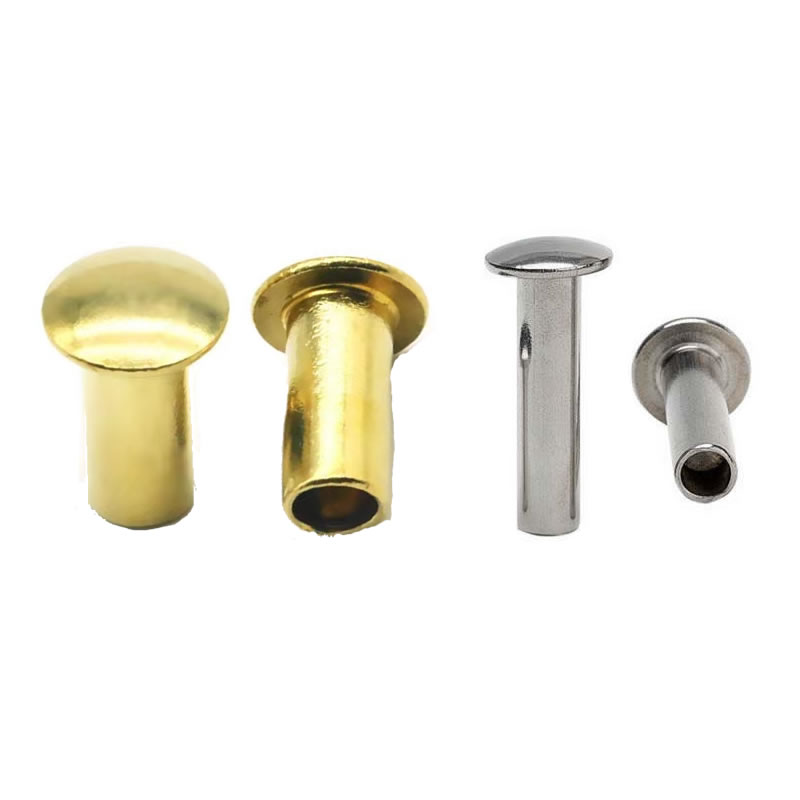

Opciones de materiales

Dimensiones estándar (acero, cabeza plana)

Tolerancias: Vástago ±0,05 mm, diámetro de la cabeza ±0,15 mm, longitud ±0,15 mm. Longitudes personalizadas disponibles.

Datos mecánicos (acero de 5 mm, engastado en aluminio de 2 mm)

Mira el vídeo a continuación para ver cómo hacemos un remache.

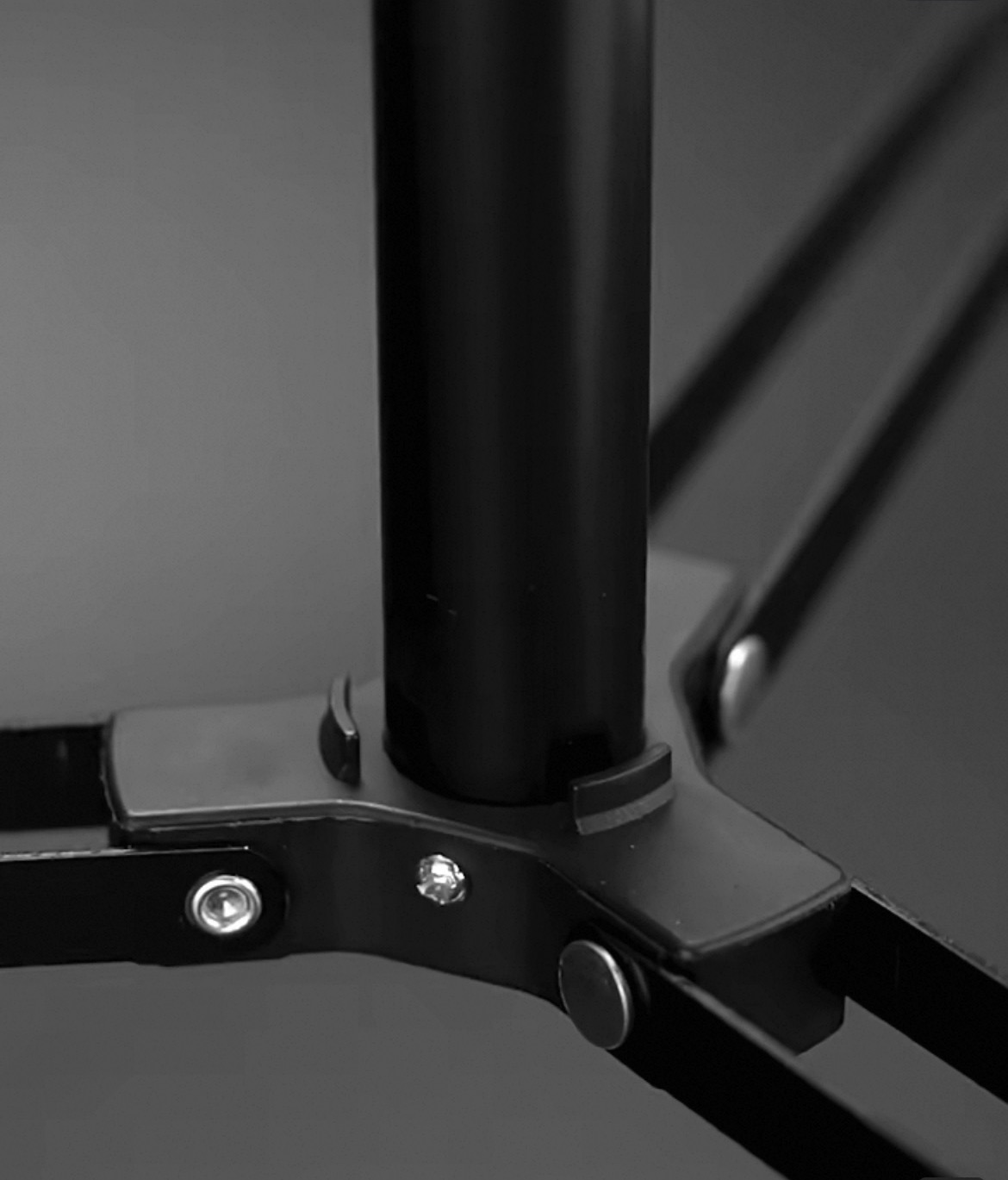

Una aplicación: bisagras para patas de trípode de cámara

Un fabricante de trípodes quería reducir el peso sin sacrificar la resistencia. La bisagra de la pata usaba remaches de acero sólido que agregaban masa innecesaria y requerían fuertes fuerzas de ajuste que a veces agrietaban los soportes de la bisagra de aleación de magnesio.

Nuote Metals propuso remaches semihuecos de cabeza plana de acero inoxidable 304: vástago de 4 mm, cabeza plana de 8 mm, longitud de cilindro de 8 mm. La cabeza plana proporcionaba un área de apoyo mayor que una cabeza redonda, lo que reducía la tensión sobre el magnesio. La cavidad semihueca reduce la fuerza de ajuste de 4 toneladas a 1,4 toneladas: no más grietas. El acero inoxidable 304 hacía juego con el acabado de los tubos de las patas.

La empresa de trípodes probó 500 remaches en 100 unidades. Después de 10.000 ciclos de apertura y cierre, no se afloja ni se corroe. Redujeron el peso total de las bisagras en un 12 % y el tiempo de montaje en un 20 %. Ahora utilizan nuestros remaches semihuecos de cabeza plana en toda su línea de trípodes profesionales.

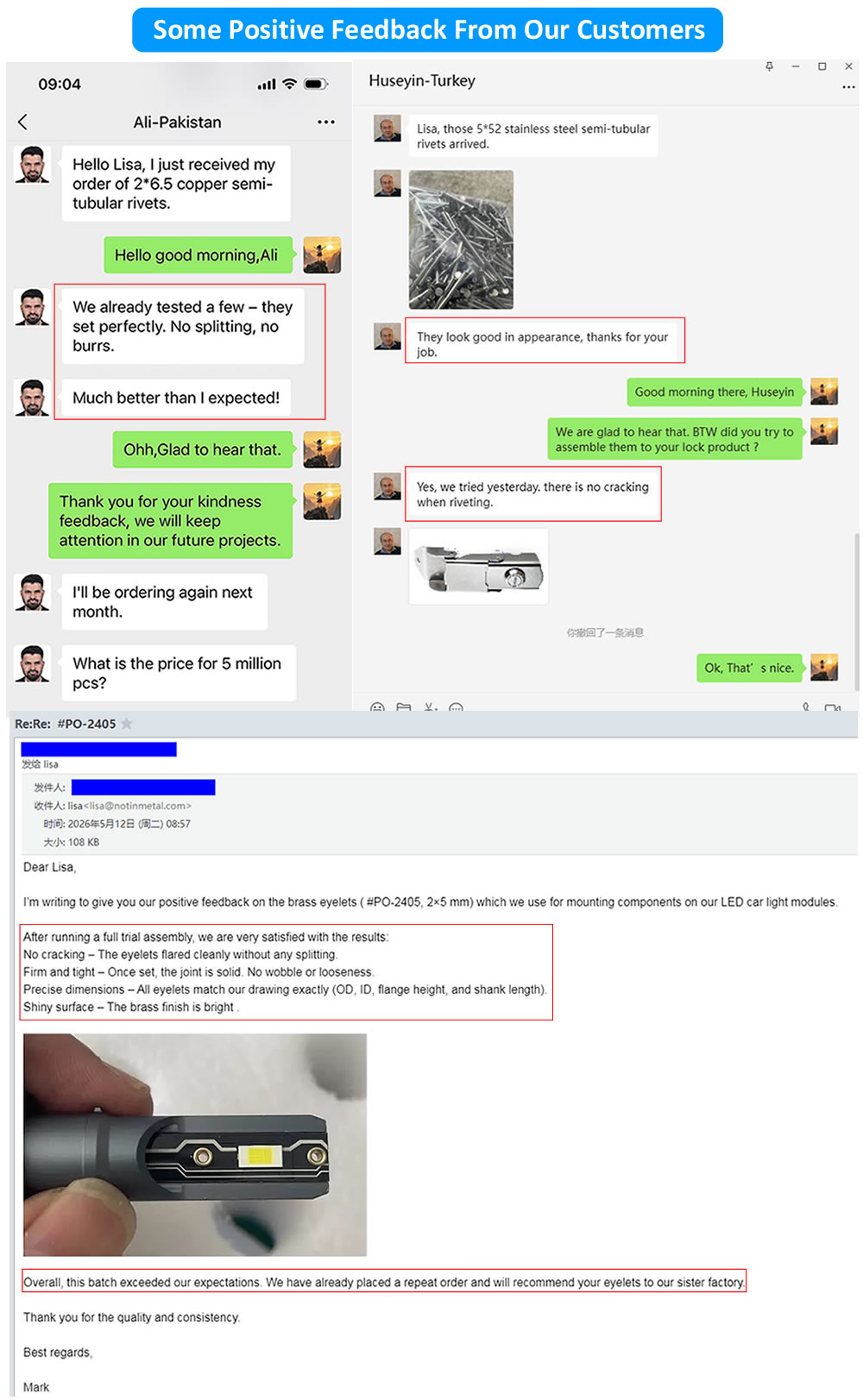

Comentarios reales de clientes

Cómo controlamos la calidad: un remache, ocho controles

No confiamos en la suerte. Cada lote de remaches semihuecos de cabeza plana pasa por ocho puertas de calidad independientes. El principio es simple: medir temprano, medir con frecuencia y nunca dar por sentado.

• Verificación del diámetro de la materia prima: el cable entrante se mide con un micrómetro láser. Tolerancia del diámetro: ±0,02 mm. Cualquier bobina fuera de este rango es rechazada antes de que toque nuestros cabezales.
• Verificación de la dureza de la materia prima: se prueba una muestra de cada bobina en un probador de dureza Rockwell. Para acero con bajo contenido de carbono, requerimos HRB 70–85. Demasiado blando y el remache se deformará durante el avance. Demasiado duro y la cavidad podría agrietarse.
• Verificación de la apariencia del primer artículo: después de configurar las herramientas, los primeros 10 remaches se inspeccionan visualmente con lupa. Buscamos grietas, rebabas, cabezas irregulares o marcas superficiales. Cualquier defecto visible detiene la prensa.
• Comprobación dimensional del primer artículo: los mismos 10 remaches se miden en un comparador óptico. Diámetro de la cabeza, altura de la cabeza, diámetro del vástago, longitud total y profundidad de la cavidad. Todo debe estar dentro de las tolerancias de dibujo antes de que comience la producción.
• Controles durante el proceso: durante la producción en masa, el operador extrae 5 remaches cada 500 piezas. Las dimensiones se verifican con calibradores digitales y un medidor de paso/no paso para la profundidad de la cavidad. Cualquier deriva desencadena el ajuste de las herramientas.
• Ajuste de prueba (remachado de prueba): cada 2000 piezas, colocamos 3 remaches en una muestra de material representativa (mismo grosor y tipo que su ensamblaje). El clinch se inspecciona para determinar simetría y tensión. No se aceptan remaches sueltos o agrietados.
• Prueba de niebla salina (si es necesario): para aplicaciones marinas o exteriores, enviamos muestras a nuestro laboratorio para la prueba de niebla salina ASTM B117. Grado 304: 200 a 500 horas. Grado 316: más de 1000 horas. Se emite un certificado con el lote.
• Inspección final de salida: antes del embalaje, cada remache pasa por una máquina clasificadora óptica. Las cámaras verifican el diámetro del cabezal, la altura del cabezal, el diámetro del vástago, la longitud total y la profundidad de la cavidad. Los rechazos se expulsan automáticamente. Luego se extrae una muestra aleatoria de AQL (Nivel II, 1.0) para su verificación manual.

Un remache semi hueco de cabeza plana que sobrevive a los ocho pasos está listo para salir de nuestra fábrica. Mantenemos registros de cada cheque durante cinco años.

Lo que recibes con cada pedido

• Certificado de prueba de molino (química, tracción)
• Informe de inspección dimensional (10 piezas)
• Informe de configuración de prueba (fotos de cierre, fuerza de tracción si se mide)
• Certificado de recubrimiento o pasivación (si corresponde)
• Certificado de prueba de niebla salina (si se solicita)
• Certificado de conformidad

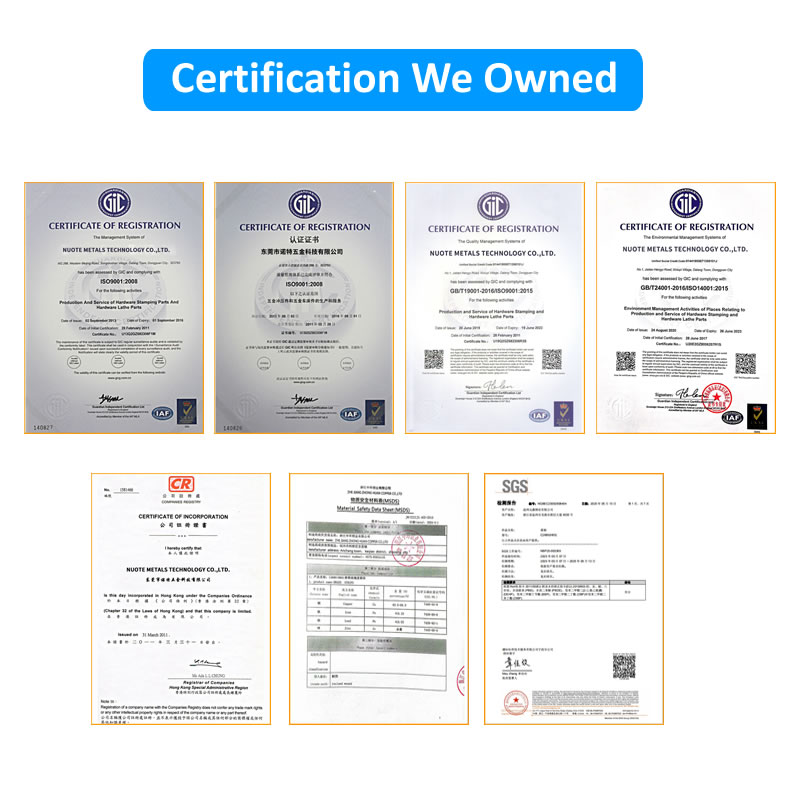

Nuote Metals tiene la certificación ISO 9001:2015. Se proporcionan declaraciones RoHS y REACH.

Políticas

• Muestras– 20 a 50 piezas gratis para tamaños estándar en existencia (el cliente paga el envío)
• Cantidad mínima de pedido– 2.000 piezas (acero/latón), 3.000 (inoxidable)
• Plazo de entrega (stock)– 5 a 7 días hábiles
• Plazo de entrega (barril personalizado)– 12 a 15 días
• Cargos por herramientas– Ninguno para herramientas de cabeza plana estándar (vástago de 3 a 6 mm)

Tres preguntas que respondemos con frecuencia

P1: ¿Cuándo debo elegir un remache semihueco de cabeza plana en lugar de uno de cabeza redonda o uno de cabeza plana?

R: Elija un cabezal panorámico cuando necesite una superficie de apoyo más grande que un cabezal redondo (para evitar que se deslice en materiales blandos) pero también necesite más altura de cabezal que un cabezal plano (por razones estéticas o de espacio libre). La pared lateral recta del cabezal panorámico le da un aspecto limpio y acabado que se prefiere en productos de consumo como trípodes, muebles y herramientas. La cabeza redonda es más sencilla y económica. La cabeza plana es para aplicaciones al ras. La cabeza panorámica es la opción "premium visible".

P2: ¿Se pueden utilizar remaches semihuecos de cabeza plana en piezas de fibra de carbono, como la pata de un trípode?

R: Sí, pero se necesita cuidado. La fibra de carbono es quebradiza y puede aplastarse bajo la cabeza del remache. El área de apoyo más grande del cabezal panorámico ayuda a distribuir la carga. Utilice una longitud de cilindro exactamente 1,0 mm más larga que la pila de material. Fijar con una prensa (no un martillo) con poca fuerza. Para el estuche del trípode anterior, el cliente utilizó un soporte de aluminio, no de fibra de carbono. Hemos suministrado remaches de cabeza plana para brazos de drones de fibra de carbono con una cavidad especial de ajuste blando. Contáctenos para recomendaciones específicas.

P3: Ofrece muestras gratuitas para tamaños almacenados. ¿Cuáles son los tamaños disponibles para remaches semihuecos de cabeza plana?

R: Mantenemos los siguientes tamaños en stock para muestreo inmediato (de 20 a 50 piezas gratis, el cliente paga el envío):

Vástago de 4 mm, cabeza de 8 mm, longitudes de cañón de 6 mm, 8 mm, 10 mm (acero, galvanizado)

Vástago de 5 mm, cabeza de 10 mm, longitudes de cañón de 8 mm, 10 mm, 12 mm (acero e inoxidable 304)

Vástago de 6 mm, cabeza de 12 mm, longitudes de cañón de 10 mm, 12 mm, 15 mm (solo acero)

Para otros tamaños o longitudes personalizadas, el plazo de entrega es de 12 a 15 días. No cobramos extra por la primera muestra en tamaños personalizados: usted solo paga el envío.

Vea la diferencia Pan Head

Podemos enviarle por correo entre 20 y 50 piezas de remaches semihuecos de cabeza plana en el material y tamaño que usted elija. Colóquelos en la bisagra, soporte o cualquier ensamblaje de su trípode. Compare la superficie de apoyo y la facilidad de ajuste.

Póngase en contacto con Nuote Metals con el diámetro de su vástago, la longitud del cañón y el material. Las muestras gratuitas se envían en un día hábil.
