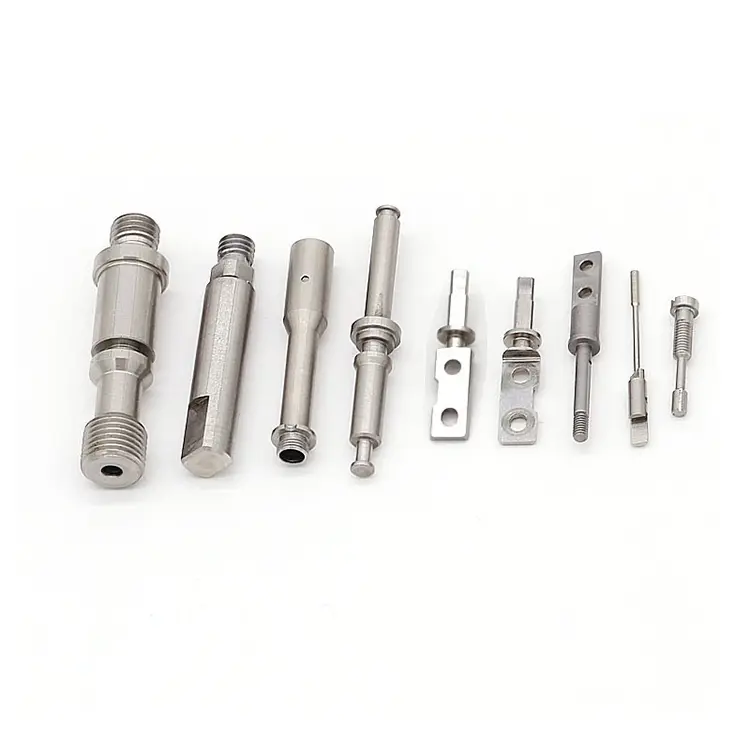

Componentes de precisión para ensamblajes críticos: cuando cada interfaz importa

Una pieza de precisión se juzga por su propio dibujo. Un componente de precisión se juzga por cómo encaja, se mueve, sella o conduce cuando se ensambla con otros. Esa diferencia lo cambia todo: las tolerancias que mantiene, las características que inspecciona y las pruebas que realiza antes del envío.

En Nuote Metals fabricamosComponentes de precisión CNCpara ensamblajes donde la falla no es una opción: instrumentos quirúrgicos, sistemas de inyección de combustible, soportes ópticos y actuadores aeroespaciales. No nos limitamos a mecanizar según un dibujo. Gestionamos la cadena de tolerancia desde la materia prima hasta el ensamblaje funcional, para que el componente que reciba funcione la primera vez y siempre después.

¿Qué separa un componente de precisión de una pieza de precisión?

Una pieza de precisión cumple con sus dimensiones individuales. Un componente de precisión también debe:

• Montar con piezas coincidentes– la holgura o interferencia debe ser correcta en todo el rango de tolerancia.

• Función bajo carga– mover, sellar o conducir sin atascarse, filtrarse o perder la señal.

• Sobrevivir a la asamblea– no deformarse ni agrietarse al presionarse, apretarse o clavarse.

• Mantener el rendimiento a lo largo del tiempo– resistir el desgaste, la fatiga y los ciclos térmicos.

Esto significa que inspeccionamos más que diámetros y longitudes. Verificamos las interfaces de ensamblaje: las superficies que entran en contacto con otras piezas. Probamos la función: el movimiento o sello que realiza el componente. Y documentamos la trazabilidad, de modo que si ocurre una falla en el campo, podemos rastrearla hasta un lote, máquina y operador específicos.

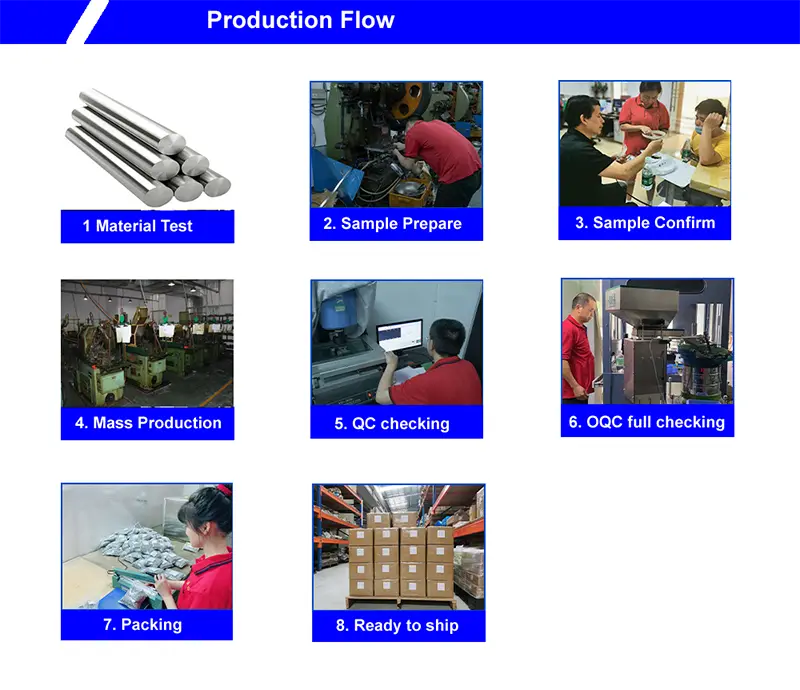

La cadena de tolerancia: cómo gestionamos las interfaces

Cuando un componente tiene tres superficies de contacto, cada una con su propia tolerancia, el conjunto puede fallar incluso si cada dimensión individual está dentro de las especificaciones. Éste es el problema de la cadena de tolerancia. Lo gestionamos mediante:

1. Identificación temprana de interfaces críticas.

Durante la revisión de DFM, marcamos cada superficie que coincide con otra pieza. Estas características obtienen tolerancias más estrictas, medidores dedicados e inspección 100%, sin muestreo.

2. Usar calibres funcionales, no sólo micrómetros.

Un medidor de tapón que simula el eje de acoplamiento le indica más que una lectura micrométrica. Construimos medidores personalizados para interfaces críticas, de modo que sepamos que el componente encajará, no solo que mide correctamente.

3. Controlar el dato entre operaciones.

Si el torneado hace referencia a una superficie y el fresado hace referencia a otra, es posible que las interfaces no se alineen. Usamos un único dato para todas las operaciones, por lo que cada característica se ubica en relación con el mismo origen.

4. Verificación después del tratamiento térmico y acabado.

El tratamiento térmico mueve el material. El revestimiento añade espesor. Una interfaz que midió perfectamente después del mecanizado puede no encajar después del recubrimiento. Inspeccionamos las interfaces críticas después de todas las operaciones de finalización, no antes.

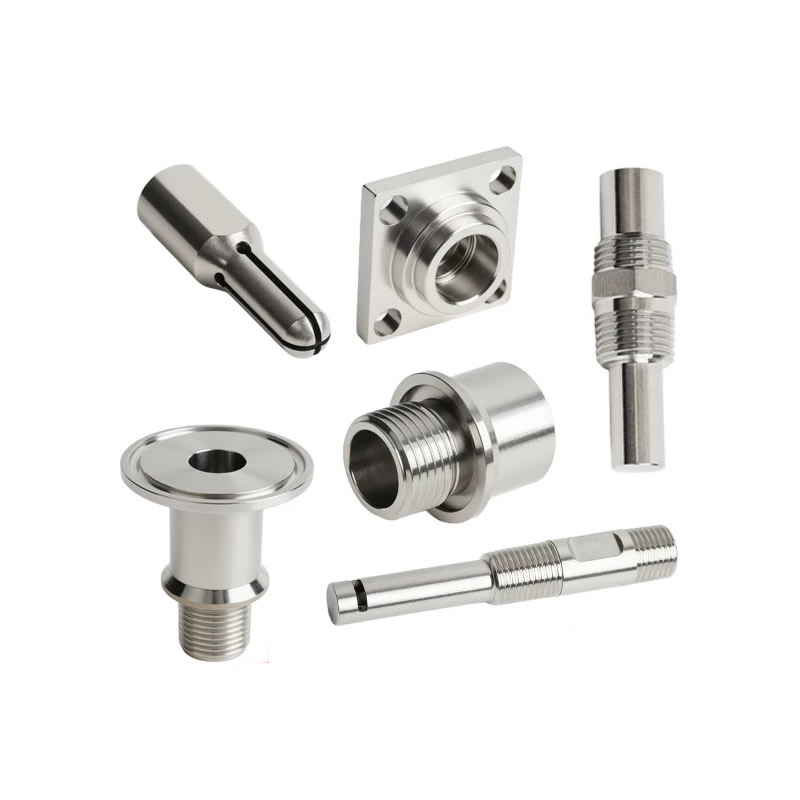

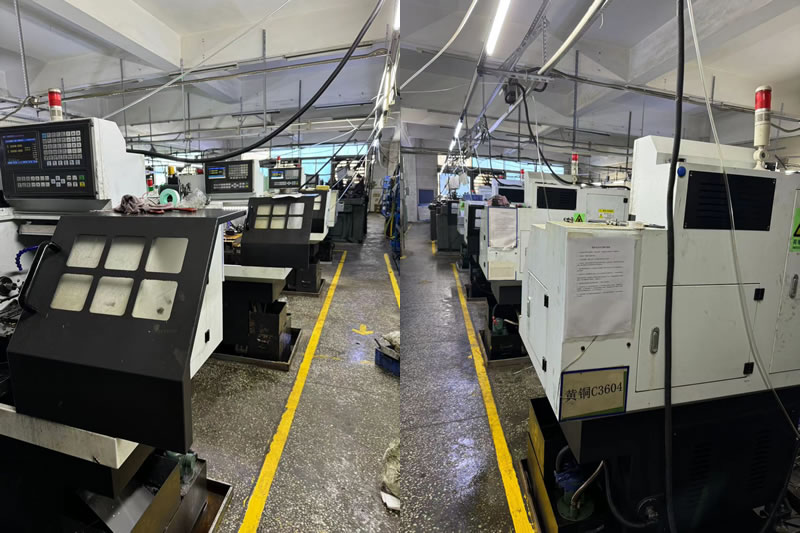

Nuestras capacidades: desde piezas individuales hasta subconjuntos

Nuote Metals proporcionaComponentes de precisión CNCen una amplia gama de procesos y materiales. Pero nuestro valor real es la integración: podemos mecanizar varias piezas, terminarlas y ensamblarlas en un subconjunto que llega listo para su línea de producción.

Materiales:Acero inoxidable, acero aleado, aluminio, titanio, latón, cobre y plásticos de ingeniería.

Volumen:Prototipo (1 a 50), bajo volumen (50 a 5000), alto volumen (5000 a 500 000+).

Pruebas funcionales: el paso que omiten la mayoría de los proveedores

Un componente que mide perfectamente aún puede fallar en el ensamblaje. Un eje que cumple con la tolerancia de diámetro puede atascarse cuando se presiona dentro de una carcasa. Una superficie de sellado que alcance Ra 0,4 μm puede tener fugas bajo presión. Probamos la función, no sólo las dimensiones.

Pruebas que realizamos en componentes de precisión:

• Simulación de ajuste a presión– verificar la interferencia y la fuerza de inserción.
• Pruebas de fugas– prueba de fuga de aire o helio para componentes sellados.
• Continuidad eléctrica– para componentes conductores y rutas de puesta a tierra.
• Movimiento y trazo– para válvulas, actuadores y piezas deslizantes.
• Torque y compromiso del hilo– para interfaces roscadas.

Cada prueba está documentada con valores medidos reales. Recibirá un informe de prueba funcional con su envío, no solo un informe dimensional.

Un ejemplo real: conjunto de componentes de grapadoras quirúrgicas

Un fabricante alemán de dispositivos médicos necesitaba un conjunto de cinco componentes de precisión que pudieran ensamblarse en un cartucho de grapadora quirúrgica. Los componentes debían encajar sin juego, funcionar suavemente y resistir la esterilización con óxido de etileno.

El desafío:

Su proveedor anterior mecanizó cada componente según su dibujo individual. Pero una vez ensamblada, la grapadora falló: la cadena de tolerancia permitía demasiado movimiento entre el yunque y el cartucho.

Lo que hicimos diferente:

• Identificó las tres interfaces críticas entre componentes durante la revisión de DFM.
• Mecanizado los cinco componentes en la misma celda de precisión, utilizando el mismo dato.
• Medidores funcionales construidos para verificar el ajuste y el movimiento antes del envío.
• Realicé pruebas de carrera funcional y montaje en seco en el 100% de las unidades.
• Se enviaron 2200 juegos sin rechazos de ensamblaje. El cliente eliminó la inspección entrante y redujo el tiempo de montaje en un 15 %.

Preguntas frecuentes sobre componentes de precisión CNC

P1: ¿Cuál es la diferencia entre un componente de precisión y una pieza de precisión?

R: Una pieza de precisión cumple con sus propias dimensiones de dibujo. AComponente de precisión CNCTambién debe encajar y funcionar con las piezas coincidentes. Eso significa que inspeccionamos interfaces, probamos el movimiento o el sellado y gestionamos la cadena de tolerancia en múltiples funciones. Si nos envías un plano de una sola pieza, la mecanizamos. Si nos envía un conjunto de piezas que se ensamblan juntas, gestionamos las interfaces y le entregamos un subconjunto funcional.

P2: ¿Se pueden ensamblar componentes de múltiples materiales?

R: Sí. Mecanizamos componentes de acero inoxidable, aluminio, titanio, latón, cobre y plásticos y luego los ensamblamos mediante uniones a presión, roscadas, estacadas o unidas. Para los componentes que serán esterilizados o expuestos a productos químicos, seleccionamos materiales y acabados que resistan el medio ambiente. Se prueba el funcionamiento de cada conjunto y se documenta con un registro de trazabilidad.

P3: ¿Cómo se verifica que un componente de precisión encaje en mi ensamblaje?

R: Usamos medidores funcionales que simulan la pieza acoplada. Un calibre de bujía que coincida con el diámetro del eje correspondiente nos indica más que una lectura micrométrica. Para interfaces críticas, construimos medidores personalizados e inspeccionamos el 100% de la producción, no solo muestras. También realizamos ensamblaje en seco y pruebas funcionales antes del envío, para que sepa que el componente funciona antes de llegar a su línea. Nuote Metals proporciona un informe de prueba funcional con cada pedido de componentes de precisión.
