Piezas de mecanizado CNC

La mayoría de los talleres mecánicos se especializan. Algunos se vuelven. Algún molino. Algunos hacen ambas cosas pero envían el tratamiento térmico o el acabado a un tercero. El resultado para los compradores es una cadena de suministro fragmentada: múltiples proveedores, múltiples sistemas de calidad, múltiples costos de envío y un dedo señalando al otro cuando algo sale mal.

Metales Nuoteadopta un enfoque diferente. fabricamosPiezas de mecanizado CNCen torneado, fresado, taladrado y mecanizado multieje, todo bajo un mismo techo, un sistema de calidad y un punto de responsabilidad. Ya sea que su pieza comience como una barra, un tocho o una pieza fundida, podemos mecanizarla completa y enviarla terminada.

Qué queremos decir con "piezas de mecanizado CNC"

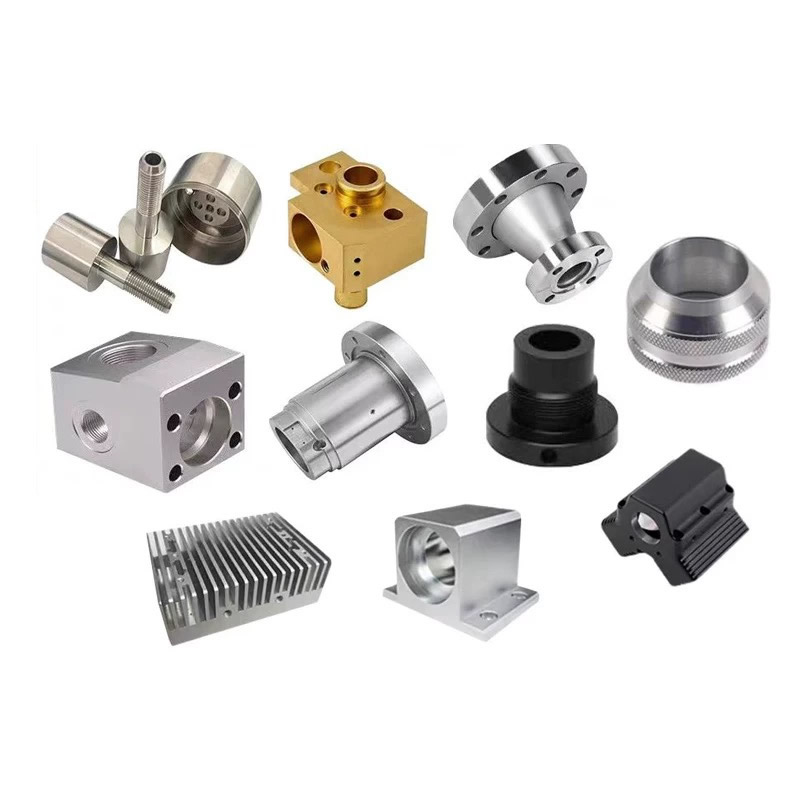

El término cubre una amplia gama de procesos. Esto es lo que realmente hacemos:

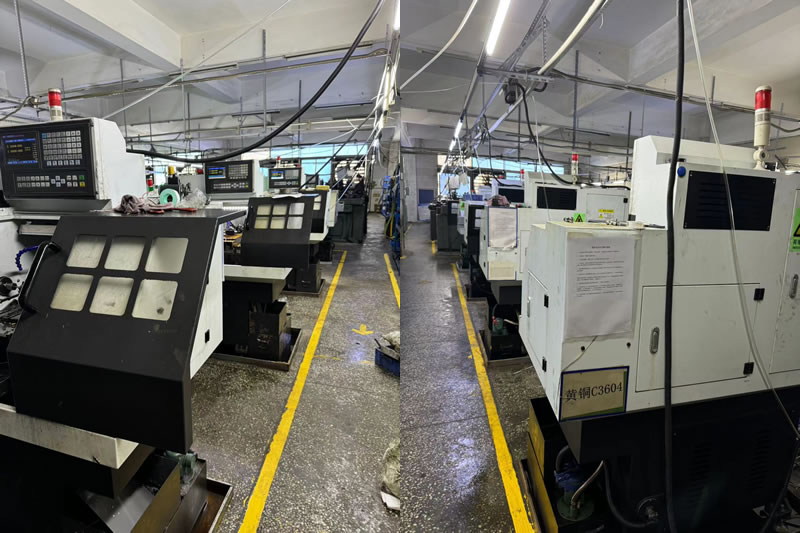

Torneado CNC– Para piezas cilíndricas: ejes, pasadores, conectores, casquillos, componentes de válvulas. Tornos alimentados por barras de hasta 80 mm de diámetro, con plato de hasta 300 mm.

Fresado CNC– Para piezas prismáticas: carcasas, soportes, colectores, placas, disipadores de calor. Centros de mecanizado de 3, 4 y 5 ejes.

Mecanizado multieje– Para geometrías complejas que de otro modo requerirían múltiples configuraciones: instrumentos médicos, piezas estructurales aeroespaciales, colectores hidráulicos. Los centros de torno-fresado de 5 ejes mecanizan la pieza completa en una sola configuración.

Perforación y roscado– Para patrones de orificios, puertos roscados y conductos de fluidos. Centros de taladrado CNC con cambiadores automáticos de herramientas.

Operaciones secundarias– Desbarbado, pulido, tratamiento térmico, anodizado, cromado, pasivado. Internamente o en colaboración, pero siempre bajo nuestro sistema de calidad.

Por qué esto es importante:Cuando nos envía una pieza que requiere torneado, luego fresado, luego tratamiento térmico y luego rectificado, no maneja cuatro proveedores. Estás gestionando uno. Esto reduce el tiempo de entrega, elimina el envío entre proveedores y garantiza que se aplique un estándar de calidad a cada operación.

Equipo y capacidad: lo que ejecutamos

Metales Nuoteopera una flota de equipos mixtos para cubrir tanto la producción de alto volumen como el trabajo complejo de bajo volumen.

Materiales que mecanizamos habitualmente:

• Rieles: Acero al carbono, acero aleado, acero inoxidable, aluminio, latón, cobre, titanio, acero para herramientas.
• Plástica: POM, PEEK, PTFE, nailon, acrílico, ABS.

Tolerancias: ±0,005 mm estándar, precisión de ±0,002 mm para funciones críticas. Acabado superficial desde Ra 3,2μm hasta Ra 0,2μm.

Capacidad de volumen:Prototipo (1 a 50 piezas), producción de bajo volumen (50 a 5000), producción de alto volumen (5000 a 500 000+).

Control de calidad: un sistema, cada proceso

Debido a que mecanizamos, tratamos térmicamente y terminamos bajo un mismo techo, nuestro sistema de calidad cubre todo el proceso, no solo el paso de mecanizado.

Verificación de material entrante:

• Certificados de prueba de fábrica para cada barra o tocho de metal.
• Comprobaciones internas de dureza, conductividad y microestructura.

Monitoreo en proceso:

• Inspección del primer artículo (FAI) para cada número de pieza nuevo.
• Control Estadístico de Procesos (SPC) en dimensiones críticas.
• Monitoreo de desgaste de herramientas y cambios de herramientas programados.

Inspección final:

• Inspección CMM para geometrías complejas.
• Comparadores ópticos para verificación de perfiles y roscas.
• Probadores de rugosidad de superficies.
• Informe dimensional completo y certificado de material con cada envío.

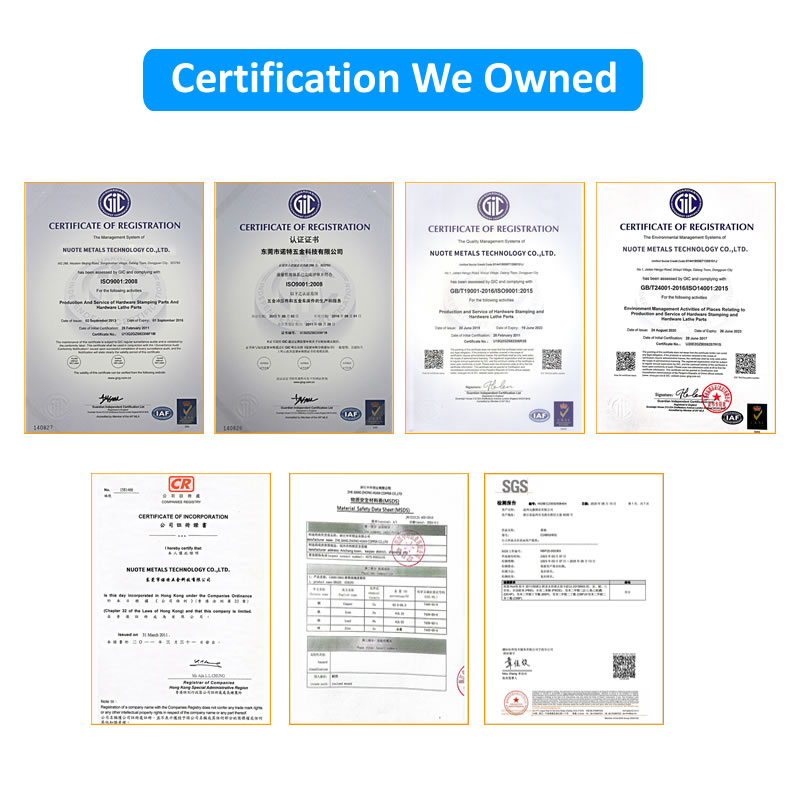

Certificaciones:Norma ISO 9001:2015. Cumplimiento de RoHS y REACH disponible. Documentación PPAP bajo petición.

Un ejemplo real: colector hidráulico con orificios transversales y puertos roscados

Un fabricante norteamericano de equipos hidráulicos necesitaba un colector de acero 4140 con 12 orificios transversales, 6 puertos roscados y una tolerancia de orificio de 0,01 mm. Su proveedor anterior mecanizó la pieza en un molino de 3 ejes, luego la envió a un segundo taller para roscado y luego a un tercero para tratamiento térmico. El plazo de entrega fue de 8 semanas.

Lo que hicimos diferente:

• Mecanicé el colector completo en un centro de torneado y fresado de 5 ejes: todos los orificios transversales, puertos y orificios en una sola configuración.
• Tratamiento térmico realizado internamente (templado y revenido a 28–32 HRC).
• Verificó todos los puertos roscados con medidores pasa/no pasa y CMM.
• Se enviaron 1200 piezas en 5 semanas. El cliente redujo su cadena de suministro de tres proveedores a uno y redujo el tiempo de entrega en un 37 %.

Preguntas frecuentes sobre piezas de mecanizado CNC

P1: ¿Cuál es la diferencia entre torneado CNC y fresado CNC?

R: El torneado CNC gira la pieza de trabajo contra una herramienta de corte estacionaria; se usa para piezas cilíndricas como ejes, pasadores y conectores. El fresado CNC hace girar la herramienta de corte contra una pieza de trabajo estacionaria; se utiliza para piezas prismáticas como carcasas, soportes y colectores. Muchas piezas requieren ambos procesos. Nuote Metals opera equipos de torneado y fresado, además de centros de torno-fresado de 5 ejes que combinan ambos en una sola configuración.

P2: ¿Pueden mecanizar piezas a partir de mi archivo 3D (STEP, IGES)?

R: Sí. Aceptamos archivos STEP, IGES, PDF y DWG. Nuestro equipo de ingeniería revisa cada dibujo para determinar la capacidad de fabricación (DFM) y brinda comentarios sobre las tolerancias, el acceso a las herramientas y los posibles ahorros de costos antes de cotizar. Para geometrías complejas, también podemos producir una muestra del primer artículo para su validación.

P3: ¿Qué tolerancias se pueden mantener en las piezas de mecanizado CNC?

R: Nuestra tolerancia estándar es de ±0,005 mm, con capacidad de precisión de hasta ±0,002 mm para características críticas. La tolerancia alcanzable depende del material, la geometría de la pieza y el tipo de característica. Para piezas tratadas térmicamente, recomendamos especificar tolerancias después del tratamiento térmico o permitir el rectificado. Nuote Metals revisa cada dibujo y proporciona comentarios de DFM sobre las tolerancias alcanzables antes de realizar un pedido.
