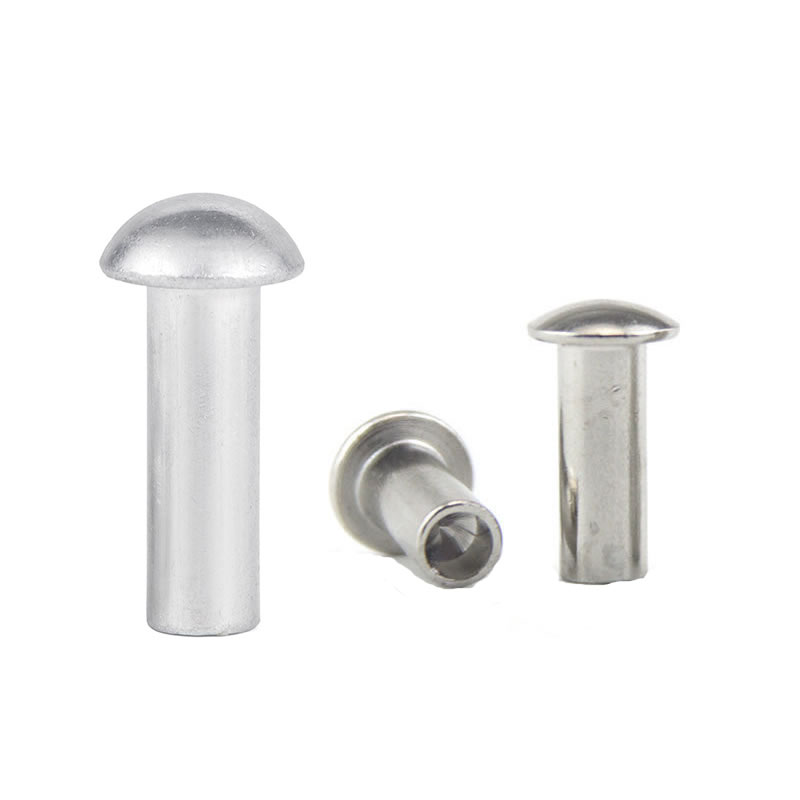

Remaches semi huecos con cabeza de hongo

Cuando un remache necesita sujetar materiales blandos sin atravesarlos, el estilo de la cabeza importa más que el vástago. Una cabeza redonda concentra la fuerza. Una cabeza plana puede hundirse. Pero unaRemache semi hueco con cabeza de seta– con su parte superior ancha y suavemente redondeada – distribuye la carga como una lavadora empotrada manteniendo una apariencia baja y acabada.

Metales Nuoteproduce remaches semihuecos con cabeza de hongo en acero con bajo contenido de carbono, acero inoxidable y latón mediante estampación en frío de alta velocidad. La cavidad semihueca reduce la fuerza de ajuste en aproximadamente un 70 % en comparación con los remaches sólidos, lo que los hace ideales para ensamblaje automatizado y materiales delicados.

A continuación, os damos primero las especificaciones técnicas, para luego mostrar dos aplicaciones reales donde nuestros remaches solucionaron problemas concretos de montaje.

Parámetros técnicos: lo que hace que este cabezal sea diferente

Geometría de la cabeza

La cabeza del hongo es más ancha y más baja que una cabeza redonda, pero no tan ancha como una cabeza de armazón. Se ubica en el medio, ideal para ensamblajes de plástico, metal delgado y compuestos donde la extracción es una preocupación pero un cabezal de armadura parecería demasiado voluminoso.

Opciones de materiales y acabados

 Dimensiones estándar (acero, vástago de 3 a 8 mm)

Tolerancias: Diámetro del vástago ±0,05 mm, diámetro de la cabeza ±0,15 mm, altura de la cabeza ±0,10 mm, longitud ±0,15 mm. Longitudes y diámetros de cabeza personalizados disponibles.

Propiedades mecánicas (cabeza de seta de acero de 5 mm, engastada en ABS de 2 mm)

Diferentes tipos de cabezas de remaches que fabrica Metales Nuote

Metales Nuote fabrica remaches con diferentes tipos de cabeza, como remaches de cabeza plana, remaches de cabeza redonda, remaches de cabeza avellanada, remaches de cabeza de celosía, remaches de cabeza de seta, etc.

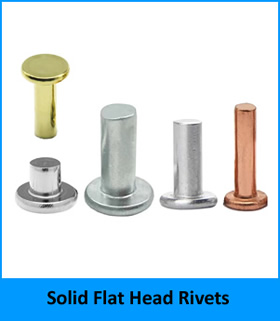

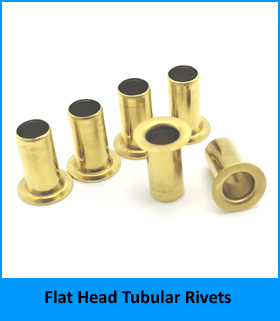

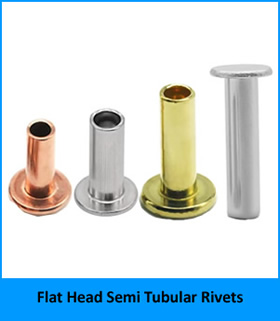

1. Remaches de cabeza plana, incluidos remaches macizos de cabeza plana, remaches semitubulares de cabeza plana y remaches tubulares de cabeza plana.

¿Quieres saber más sobre nuestros remaches de cabeza plana? solo haz clic

2. Remaches de cabeza redonda, incluidos los remaches macizos de cabeza redonda y los remaches semitubulares de cabeza redonda.

Hacer clic  para saber más sobre nuestros remaches de cabeza redonda.

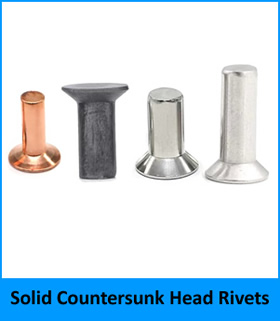

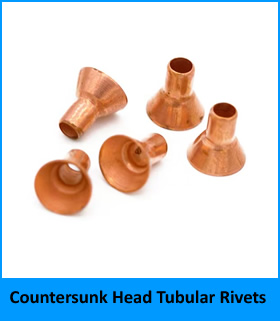

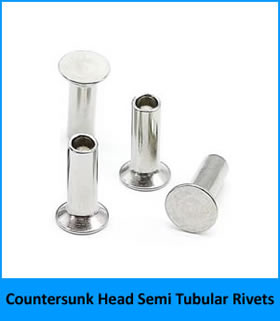

3. Remaches de cabeza avellanada, incluidos remaches macizos de cabeza avellanada, remaches semitubulares de cabeza avellanada y remaches tubulares de cabeza avellanada.

Si desea obtener más información sobre los remaches de cabeza avellanada, haga clic en

4. Remaches con cabeza de armadura, incluidos los remaches macizos con cabeza de armadura y los remaches semitubulares con cabeza de armadura.

¿Necesita más información sobre los remaches de cabeza de armadura? Simplemente haga clic

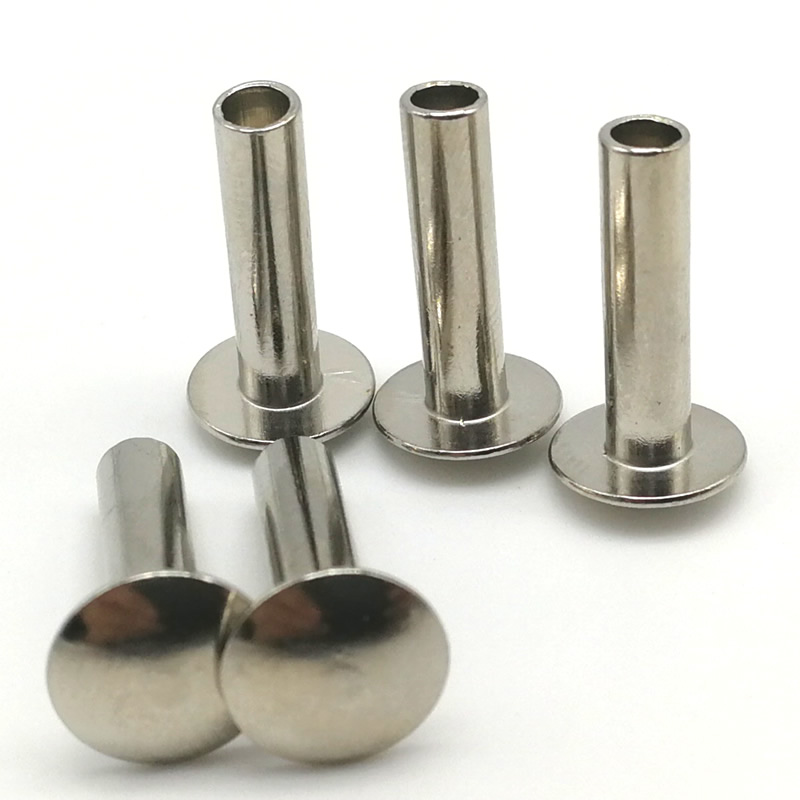

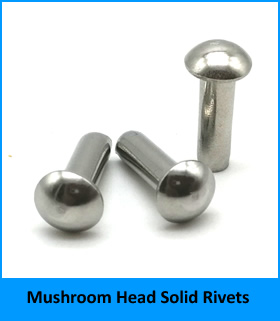

5. Remaches con cabeza de seta, incluidos los remaches macizos con cabeza de seta y los remaches semitubulares con cabeza de seta.

Hacer clic  para obtener más detalles sobre nuestros remaches con cabeza de hongo.

Dos aplicaciones reales: desde ruedas hasta sillas

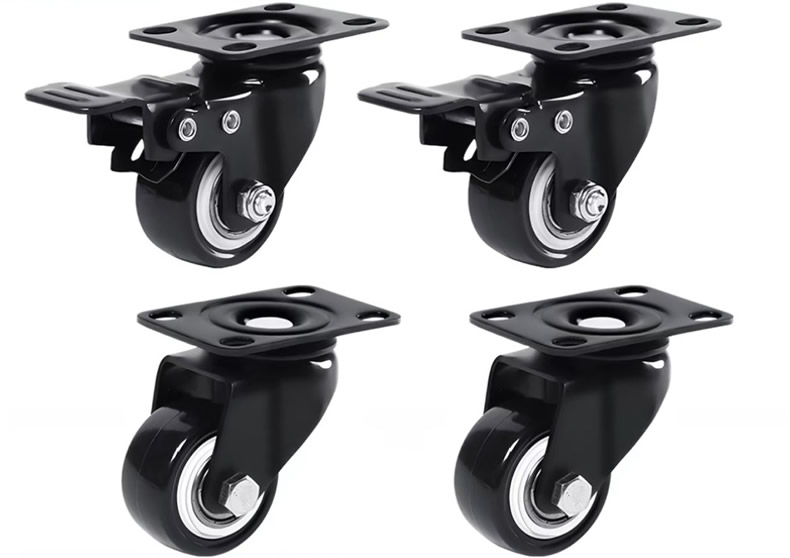

1. Rueda giratoria – Montaje en vástago (acero, cincado)

Un fabricante de ruedas para sillas de oficina necesitaba fijar el vástago de la rueda al soporte. El diseño original utilizaba un remache macizo, pero la elevada fuerza de ajuste deformaba la carcasa giratoria. Probaron con un remache semihueco de cabeza redonda, pero con el tiempo la cabeza atravesó el delgado soporte de metal.

Recomendamos unRemache semi hueco de cabeza de seta de acero– Vástago de 6 mm, diámetro de cabeza de 15 mm, galvanizado. La amplia cabeza en forma de hongo distribuyó la carga por la superficie del soporte, evitando que se deslice. La cavidad semihueca redujo la fuerza de fraguado en un 70 %, eliminando la deformación. El zincado hacía juego con el acabado existente. Después de 100.000 ciclos de carga dinámica, ningún remache se había aflojado ni fallado. El cliente convirtió todos los modelos de ruedas a nuestro remache de cabeza de hongo.

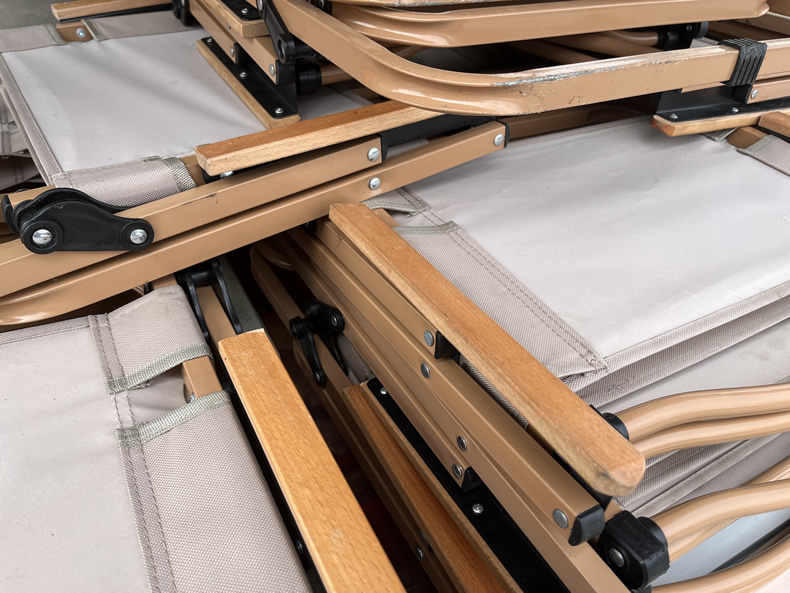

2. Silla plegable – Bisagra del asiento (acero, cincado)

Un fabricante de sillas plegables experimentó un problema diferente: el remache de cabeza redonda en el punto de articulación enganchó las fundas de tela de los asientos. La altura de la cabeza de 2,8 mm (para un vástago de 5 mm) se enganchó en la cinta durante el plegado. Los clientes se quejaron. El fabricante también quería una cabeza más ancha para evitar que el remache se inclinara en el orificio de gran tamaño.

Metales Nuote suministró unRemache semi hueco de cabeza de seta de acero– Vástago de 5 mm, diámetro de cabeza de 11 mm, galvanizado. La altura de la cabeza era de sólo 1,6 mm, lo suficientemente baja como para dejar pasar la tela. La cabeza de 11 mm cerró el agujero descuidado sin necesidad de arandela. El revestimiento de zinc pasó 72 horas de niebla salina para uso en interiores y exteriores. Después de dos series de producción por un total de 150.000 sillas, el cliente no informó ninguna queja por enganches ni fallos en las bisagras.

Cómo fabricamos remaches semihuecos con cabeza de hongo: partida en frío

La cabeza en forma de hongo es más difícil de formar que una cabeza redonda porque la cúpula ancha y baja requiere un flujo de metal preciso. Nuestro proceso:

1. Trefilado: el alambre entrante (acero 1008, acero inoxidable 304 o latón C260) se trefila hasta obtener el diámetro exacto del vástago.

2. Corte: el cable se corta a la longitud en blanco.

3. Primer golpe (cuadrado): el espacio en blanco está centrado y cuadrado.

4. Segundo golpe (pre-encabezado): una matriz de carburo da forma aproximada a la cúpula en forma de hongo.

5. Tercer golpe (encabezado final): se acuña la cúpula hasta darle la forma y planitud finales.

6. Perforación: un punzón de carburo crea una cavidad semihueca.

7. Recorte (opcional): elimina las rebabas del borde de la cabeza.

8. Tumbling – Desbarba y pule.

9. Revestimiento: revestimiento de zinc aplicado internamente o por un socio certificado.

Utilizamos matrices de carburo pulidas a Ra 0,1 µm. La cúpula tiene un radio uniforme y uniforme, sin puntos planos ni marcas de herramientas.

Para obtener más detalles, consulte el vídeo a continuación:

Garantía de calidad: lo que ofrecemos

Cada lote de remaches semi huecos con cabeza de hongo de Nuote Metals incluye:

• Certificado de prueba de fábrica (química de materiales, tracción, dureza)
• Informe de inspección dimensional (10 piezas: diámetro de la cabeza, altura de la cabeza, vástago, longitud, profundidad de la cavidad)
• Informe de espesor de revestimiento (galvanizado)
• Certificado de conformidad (firmado, rastreable por lotes)

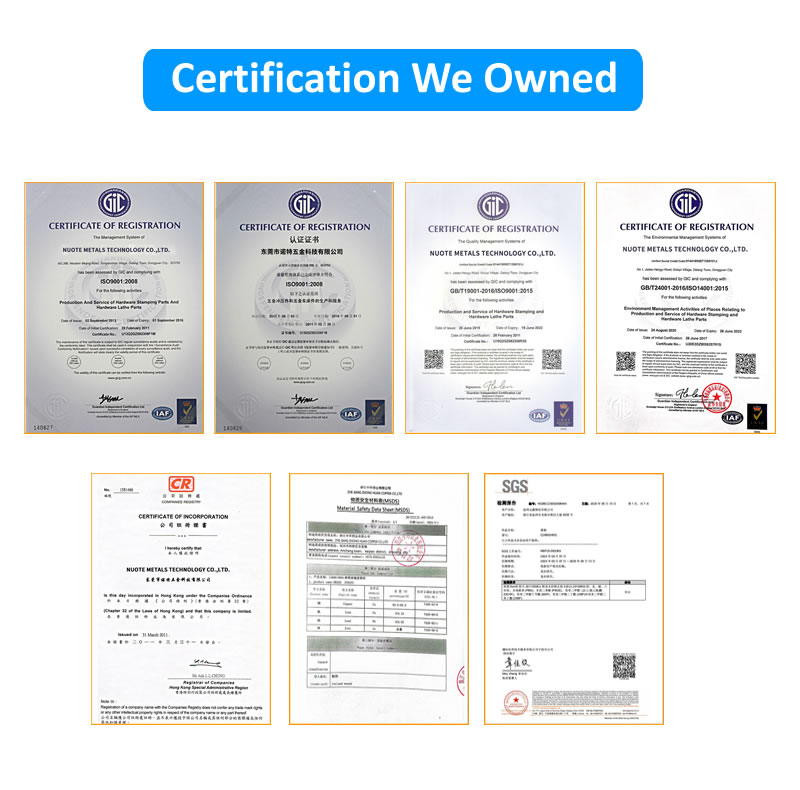

Contamos con la certificación ISO 9001:2015. El cumplimiento de RoHS y REACH es estándar.

Políticas transparentes

• Muestras– 20 piezas gratis (el cliente paga el envío)
• Cantidad mínima de pedido– 2.000 piezas (acero, medidas estándar)
• plazo de entrega(existencias): 5 a 7 días hábiles
• plazo de entrega(barril personalizado): 12 a 15 días hábiles
• Cargos por herramientas– Ninguno para herramientas estándar con cabeza de hongo (tamaños de 3 a 8 mm)

Tres preguntas que respondemos con frecuencia

P1: La caja de la rueda utilizaba un vástago de 6 mm con una cabeza de hongo de 15 mm. Esa es una proporción de 2,5:1. ¿Cuál es el diámetro máximo de cabeza que se puede fabricar para un vástago determinado?

R: Para el mecanizado en frío, el diámetro máximo práctico de la cabeza es aproximadamente 2,8 veces el diámetro del vástago. Más allá de eso, el metal no puede fluir completamente hacia la cavidad del troquel sin provocar pliegues o huecos. Para un vástago de 6 mm, la cabeza de hongo más grande que podemos producir de manera confiable es de 17 mm. Para un vástago de 5 mm, el límite es 14 mm. Si necesita un cabezal más ancho, le recomendamos cambiar a un cabezal tipo truss o agregar una arandela separada. Para la caja de ruedas, 15 mm estaba dentro de nuestra capacidad y funcionó perfectamente.

P2: ¿Se pueden utilizar remaches semihuecos con cabeza de hongo en plástico sin romper el jefe?

R: Sí, esa es una de las principales ventajas de la cabeza en forma de hongo. La cúpula ancha y baja distribuye la fuerza de ajuste sobre un área mayor que una cabeza redonda. Para el plástico, recomendamos una longitud del cilindro exactamente entre 1,0 y 1,5 mm más larga que el grosor del material. Utilice también una prensa (no un martillo) para aplicar una fuerza constante. Para la funda de la silla plegable la bisagra era metálica, pero hemos utilizado remaches de cabeza de seta en ABS y policarbonato con buenos resultados. Envíenos su muestra de plástico y la probaremos.

P3: Su cabeza de hongo estándar tiene un radio de borde grande. ¿Es eso necesario?

R: Sí. El radio no es cosmético: evita que el cabezal corte materiales blandos. Un borde afilado debajo de la cabeza actuaría como un cuchillo cuando el material se flexiona. Nuestra cabeza de hongo tiene un radio continuo de 0,3 a 0,5 mm desde el vástago hasta el borde exterior. Esto elimina los factores que aumentan el estrés. Para la rueda, ese radio evitó que el soporte se agrietara alrededor del orificio del remache. En el caso de la silla, evitó que la tela se deshilachara. Si necesita un borde más afilado (por ejemplo, por motivos decorativos), podemos modificar las herramientas, pero le advertiremos sobre las desventajas.

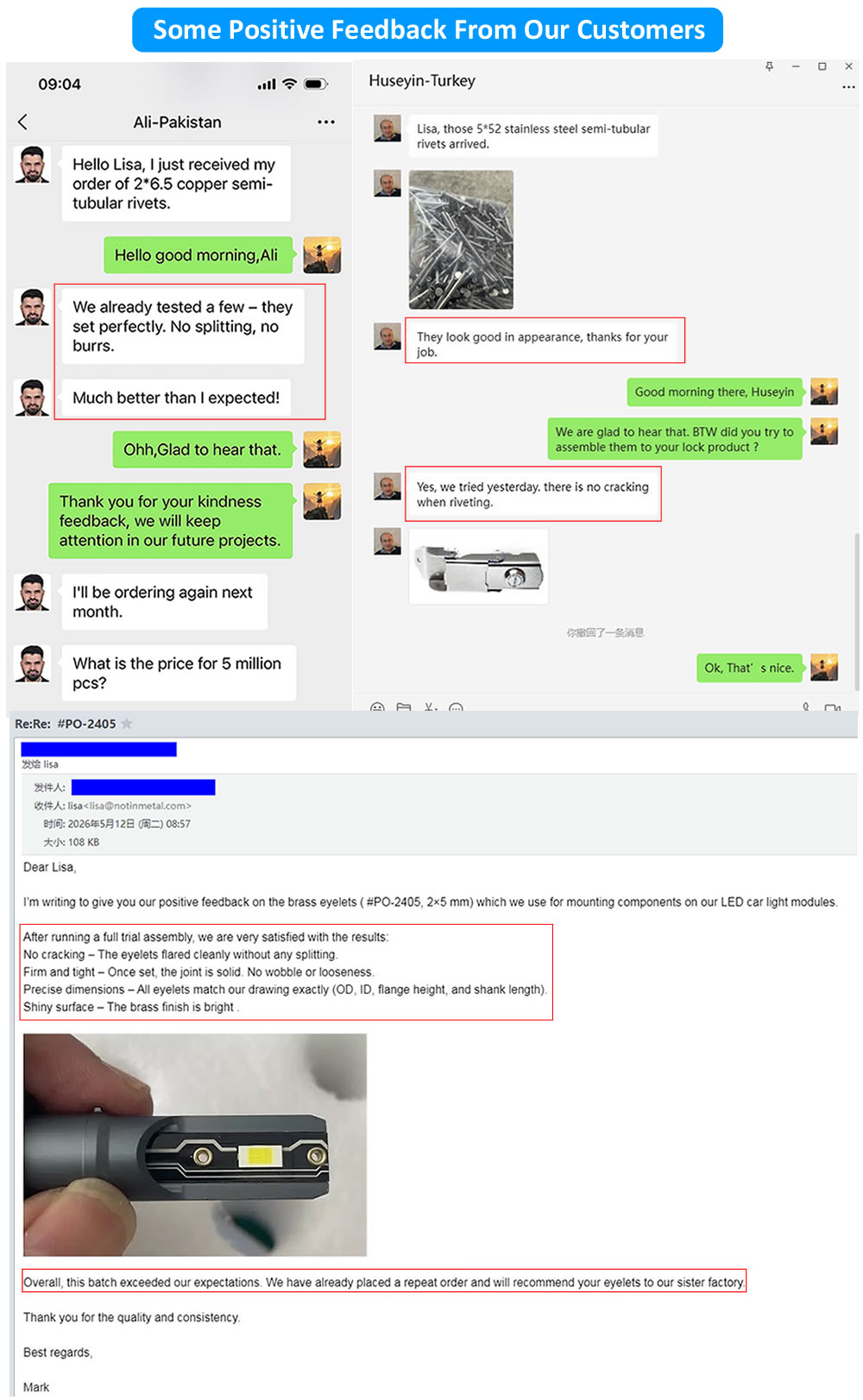

¿Cómo dijeron los clientes con los que cooperamos?

Confirme el ajuste en su ensamblaje real

Cada material se comporta de manera diferente. En lugar de adivinar, sugerimos una prueba sencilla. Díganos el diámetro de su vástago, la longitud del cañón y el material. Produciremos un pequeño lote y se lo enviaremos. Colóquelos en su componente real. Mide el agarre. Verifique el perfil de la cabeza. Sólo entonces decide sobre la producción.

ContactoMetales Nuote– envía tu dibujo o solo las especificaciones.
