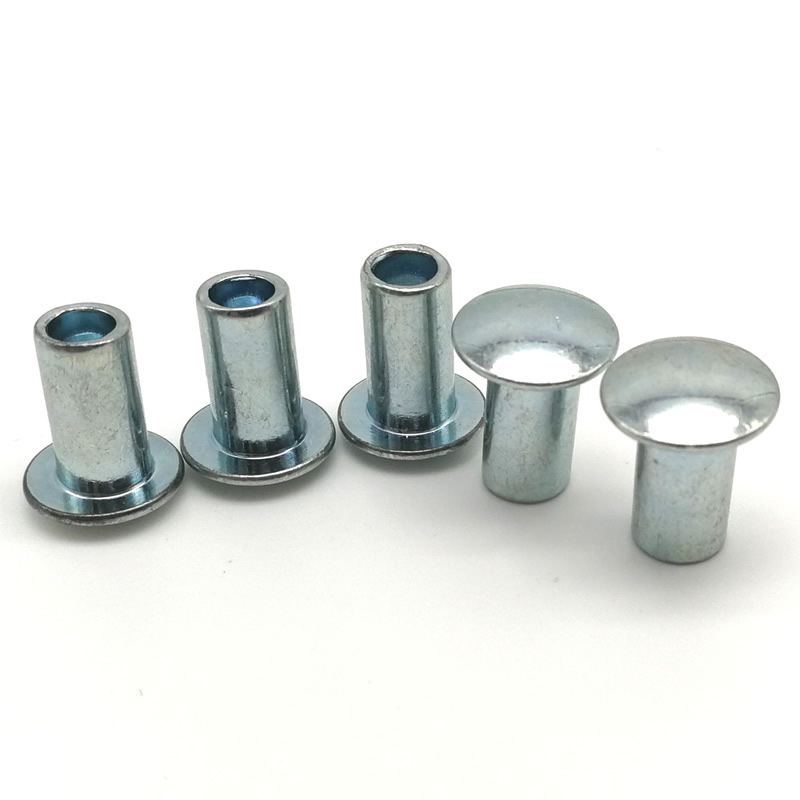

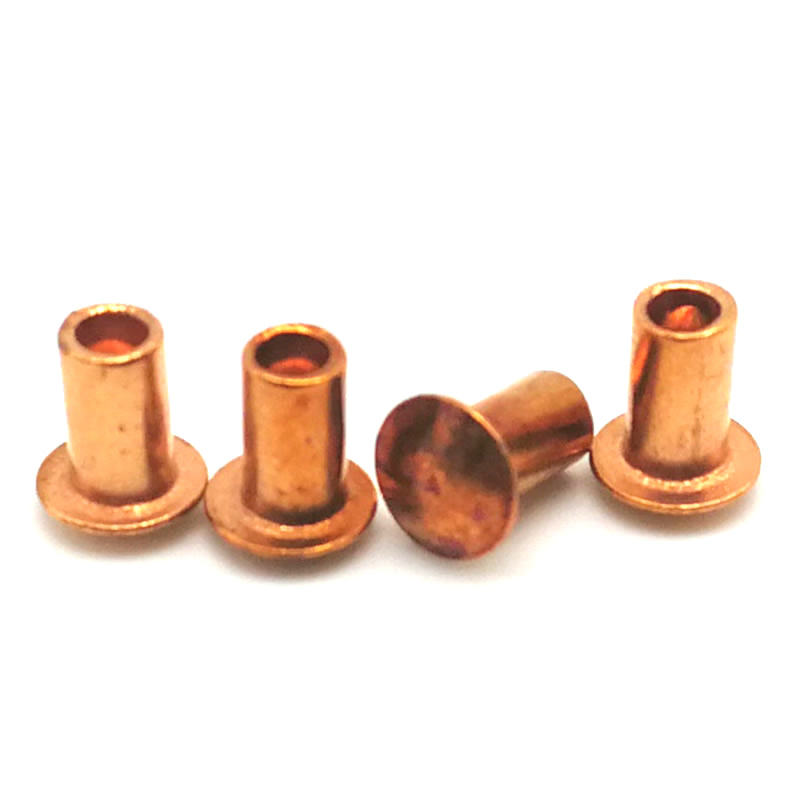

Remaches tubulares de cabeza de armadura

Cuando la aplicación involucra orificios de gran tamaño, materiales blandos o sustratos delgados, es posible que una cabeza de remache estándar no proporcione suficiente superficie para evitar que se deslice. ElRemache medio tubular con cabeza de armazónCuenta con una cúpula extra ancha y de perfil bajo (generalmente de 2,2 a 2,8 veces el diámetro del vástago) que distribuye la fuerza de sujeción en un área más grande. Combinado con una cavidad semihueca que reduce la fuerza de ajuste hasta en un 70 %, este remache es la opción preferida para plásticos, compuestos y metales de calibre fino.

Metales Nuotefabrica remaches semitubulares con cabeza de armadura en acero con bajo contenido de carbono, acero inoxidable (304/316), aluminio y latón mediante estampación en frío de alta velocidad. Esta guía presenta dos estudios de casos del mundo real, especificaciones técnicas completas y nuestras políticas de calidad transparentes.

Aplicaciones reales de nuestros remaches

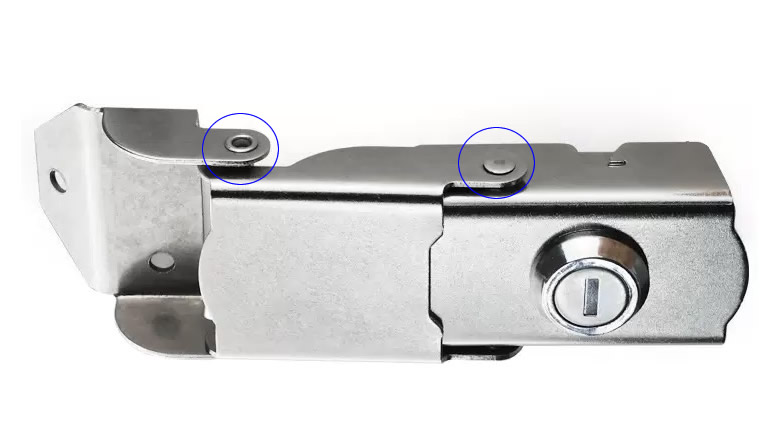

Caso 1: Conjunto de mecanismo de bloqueo de acero inoxidable

Un fabricante de candados industriales necesitaba un remache que asegurara la placa de bloqueo interna sin agrietar el cuerpo de zinc fundido. Suministramos remaches semitubulares con cabeza de armadura de acero inoxidable 304 (4 mm de diámetro, 6 mm de longitud de cilindro). La cabeza extra ancha de 9 mm tapó un gran orificio de paso e impidió que el remache saliera a través de 300 N de fuerza de cierre repetida. Después de 50.000 ciclos de prueba, ninguno se había aflojado. El cliente le dio crédito al diseño del cabezal por eliminar una arandela secundaria.

Caso 2: Conexión del panel de valla de jardín de aluminio

Una empresa de cercas residenciales necesitaba un sujetador liviano y resistente a la corrosión para unir estacas de aluminio a rieles horizontales. Recomendamos remaches semitubulares con cabeza de armadura de aluminio (5 mm de diámetro, 10 mm de longitud de cilindro) con un acabado anodizado transparente. La cabeza ancha de 11 mm quedó al ras del delgado tubo de aluminio, evitando la formación de hoyuelos. La cavidad semihueca permitía el ajuste manual con un exprimidor manual. Después de dos años de exposición al aire libre, ningún remache mostró corrosión galvánica ni se aflojó.

Diferentes tipos de cabezas de remaches que fabrica Metales Nuote

Metales Nuote fabrica remaches con diferentes tipos de cabeza, como remaches de cabeza plana, remaches de cabeza redonda, remaches de cabeza avellanada, remaches de cabeza de celosía, remaches de cabeza de seta, etc.

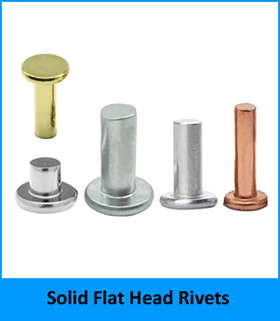

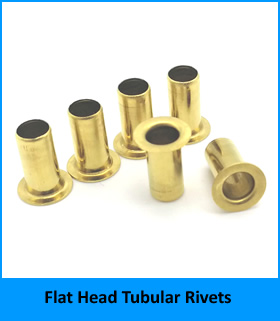

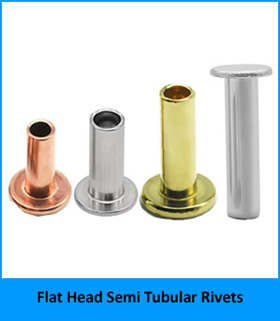

1. Remaches de cabeza plana, incluidos remaches macizos de cabeza plana, remaches semitubulares de cabeza plana y remaches tubulares de cabeza plana.

¿Quieres saber más sobre nuestros remaches de cabeza plana? solo haz clic

2. Remaches de cabeza redonda, incluidos los remaches macizos de cabeza redonda y los remaches semitubulares de cabeza redonda.

Hacer clic  para saber más sobre nuestros remaches de cabeza redonda.

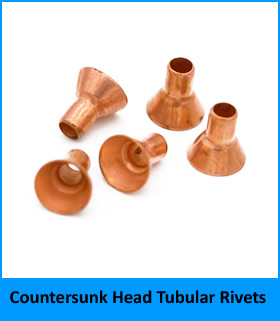

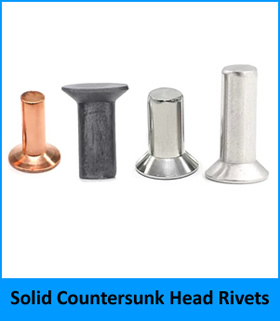

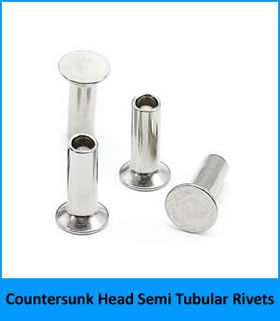

3. Remaches de cabeza avellanada, incluidos remaches macizos de cabeza avellanada, remaches semitubulares de cabeza avellanada y remaches tubulares de cabeza avellanada.

Si desea obtener más información sobre los remaches de cabeza avellanada, haga clic en

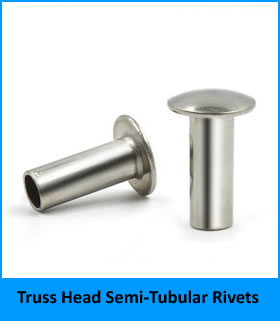

4. Remaches con cabeza de armadura, incluidos los remaches macizos con cabeza de armadura y los remaches semitubulares con cabeza de armadura.

¿Necesita más información sobre los remaches de cabeza de armadura? Simplemente haga clic

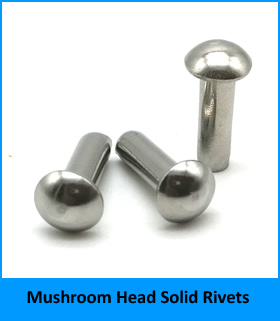

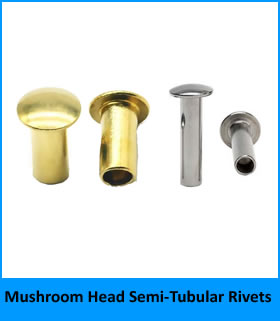

5. Remaches con cabeza de seta, incluidos los remaches macizos con cabeza de seta y los remaches semitubulares con cabeza de seta.

Hacer clic  para obtener más detalles sobre nuestros remaches con cabeza de hongo.

¿Quieres saber cómo se produce un remache? solo mira este video.

Parámetros técnicos

Producimos estos remaches a partir de múltiples materiales. Todas las dimensiones se verifican mediante clasificación óptica.

Opciones y propiedades de materiales

Rango dimensional estándar (acero, inoxidable, aluminio, latón)

Tolerancias: Diámetro del vástago ±0,05 mm, diámetro de la cabeza ±0,20 mm, altura de la cabeza ±0,10 mm, longitud ±0,15 mm.

Propiedades mecánicas (acero de 5 mm, colocado en lámina de aluminio de 2 mm)

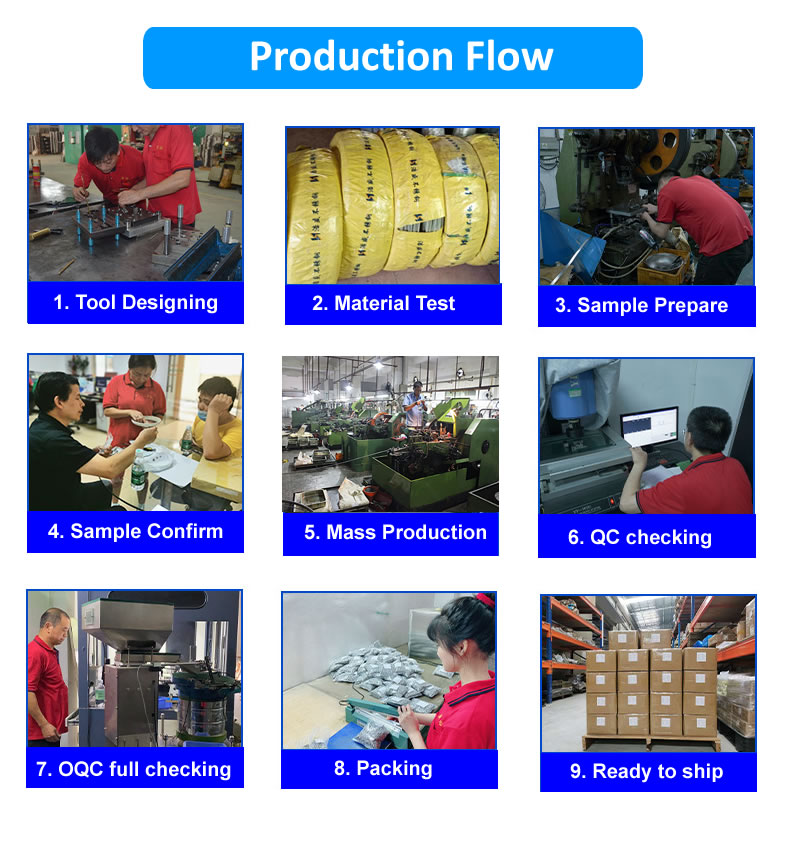

Nuestro proceso de producción de siete pasos

Seguimos un flujo de trabajo disciplinado para cada lote deRemaches semitubulares con cabeza de braguero.

1. Abastecimiento de materiales –Compramos alambre o varilla certificados de fábricas aprobadas. Cada bobina tiene un número de calor para una trazabilidad total.

2. Inspección de materiales –El material entrante se prueba con un espectrómetro y un probador de tracción. Verificamos diámetro y estado de la superficie.

3. Personalización o configuración de herramientas –Para nuevas dimensiones, diseñamos matrices de carburo para estampación en frío (plazo de entrega de 15 a 25 días). Para tamaños estándar, nuestros técnicos instalan y alinean las herramientas existentes.

4. Inspección del primer artículo –El cabezal frío ejecuta 50 remaches de muestra. Medimos el diámetro de la cabeza, la altura de la cabeza, el diámetro del vástago, la longitud total y la profundidad de la cavidad. Se le envía un informe FAI completo para su aprobación.

5. Producción en masa –Tras la aprobación, procesamos entre 200 y 400 piezas por minuto. Las comprobaciones durante el proceso se realizan cada 2000 piezas para determinar las dimensiones críticas.

6. Enchapado o anodizado subcontratado (si es necesario) –Para piezas de acero, inoxidable o aluminio, enviamos lotes a nuestros socios certificados. El espesor del recubrimiento se verifica mediante XRF o corrientes de Foucault.

7. Inspección final de salida –Utilizamos máquinas clasificadoras ópticas para inspeccionar el 100% de las piezas en cuanto a geometría del cabezal, longitud y profundidad de la cavidad. Se extrae una muestra AQL (Nivel II, 1.0) para la prueba de corte. Un Certificado de Conformidad acompaña a cada envío.

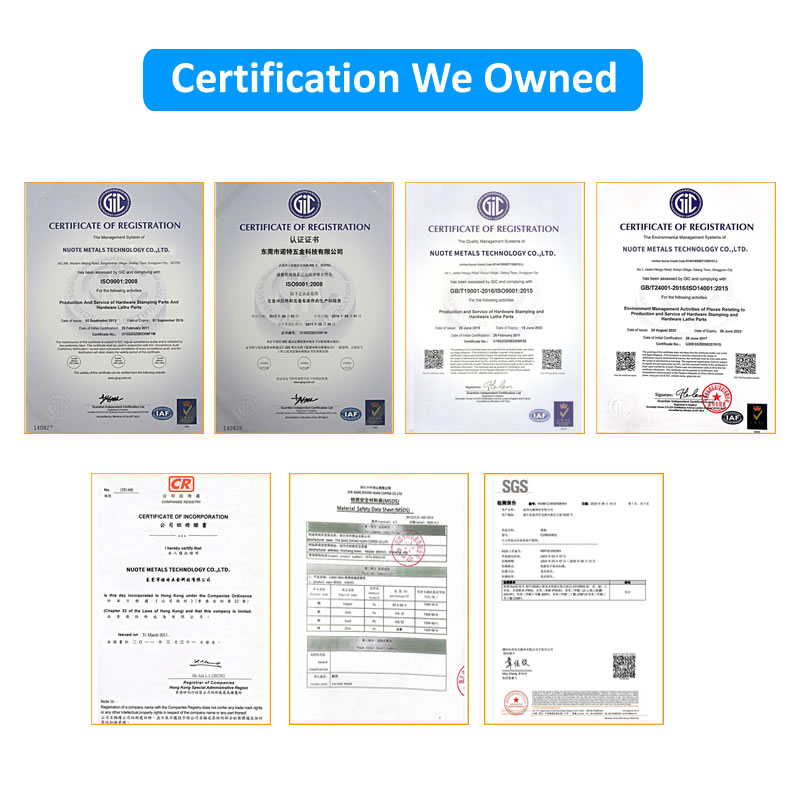

Garantía de Calidad y Certificaciones

Nuestra producción de remaches semitubulares con cabeza de armadura está respaldada por:

Alcance de la certificación

ISO 9001:2015 Sistema de gestión de calidad

Cumplimiento de RoHS (2011/65/UE) para todos los materiales

Declaración REACH SVHC

IATF 16949 Disponible para proyectos automotrices

Cada envío incluye:

Certificado de prueba de fábrica (química de materiales y dureza)

Informe de inspección dimensional (10 unidades por lote)

Certificado de enchapado o anodizado (si corresponde)

Certificado de conformidad firmado

Políticas transparentes

• Política de muestra: 20 piezas gratis para cualquier tamaño estándar (el cliente paga el envío)
• Cantidad mínima de pedido: 2000 piezas para acero/latón; 3.000 para acero inoxidable; 5.000 por aluminio
• Plazo de entrega: de 7 a 10 días hábiles para tamaños en existencia; 15 a 20 días para dimensiones personalizadas
• Cargos por herramientas: ninguno para diámetros y estilos de cabeza estándar
• Política de devolución: piezas defectuosas reemplazadas sin costo

Metales Nuote no cobra por el nuevo muestreo si los primeros artículos no cumplen con las tolerancias de dibujo.

Preguntas frecuentes

P1: ¿Cuándo debo elegir un remache semitubular con cabeza de armadura en lugar de un remache de cabeza universal o de cabeza redonda?

R: Elija el cabezal del truss cuando necesite la superficie de apoyo más amplia posible con el perfil más bajo. El diámetro de la cabeza de la armadura es de 2,2 a 2,8 veces el diámetro del vástago, en comparación con 1,6 a 1,8 para la cabeza redonda y 2,0 a 2,2 para la cabeza universal. La altura de su cabeza también es la más baja (alrededor del 25 al 30% del diámetro de la cabeza). Esto hace que los remaches semitubulares con cabeza de armadura sean ideales para materiales frágiles (plásticos, fibra de vidrio, compuestos), orificios de gran tamaño o aplicaciones en las que el remache quedará cubierto por otra capa. Por ejemplo, nuestro caso de estudio con paneles de valla de aluminio utilizó la cabeza del armazón para evitar formar hoyuelos en el tubo delgado.

P2: ¿Se pueden utilizar remaches semitubulares con cabeza de armadura en ambientes exteriores con aluminio y acero juntos?

R: Sí, pero hay que gestionar la corrosión galvánica. Cuando se utiliza un remache de aluminio con una estructura de acero (o viceversa), la humedad crea una celda galvánica. Recomendamos tres soluciones: (1) usar una arandela aislante de nailon o caucho debajo de la cabeza y la cola, (2) aplicar una capa gruesa de polvo o una capa anodizada sobre el remache de aluminio, o (3) usar remaches de acero inoxidable 316 con aluminio y aceptar un potencial galvánico pequeño (aceptable en climas secos). Para nuestro caso de cerca exterior, utilizamos remaches de aluminio con rieles de aluminio, sin problemas galvánicos. Si debe unir aluminio con acero, comuníquese con nuestro equipo de ingeniería para obtener recomendaciones específicas.

P3: ¿Cuál es el rango máximo de agarre para remaches semitubulares con cabeza de armadura en aluminio? ¿Puedes hacer barriles más largos?

R: Nuestros remaches semitubulares con cabeza de armadura de aluminio estándar tienen longitudes de cilindro de hasta 20 mm para 5 mm de diámetro, lo que proporciona un agarre de hasta 7 mm. Para pilas más gruesas, ofrecemos longitudes de cañón personalizadas de hasta 30 mm (para diámetros de 6 mm y 8 mm). Sin embargo, el aluminio es más blando que el acero, por lo que los cañones muy largos pueden deformarse durante el fraguado. Recomendamos limitar el agarre a 2,5 × el diámetro del vástago para aluminio. Para conjuntos de aluminio más gruesos, considere remaches macizos o utilice remaches de acero con arandelas aislantes. Proporcione el espesor exacto de su pila y calcularemos la longitud óptima del cañón.

¿Por qué elegirnos para remaches semitubulares con cabeza de armadura?

Cabezado en frío interno: control total desde el alambre hasta el remache terminado

Tamaños estándar desde 3mm hasta 8mm en acero, inoxidable, aluminio, latón.

Clasificación 100 % óptica según la geometría del cabezal y la profundidad de la cavidad

Programa de muestra gratuito: configuración de prueba antes de la producción

Trazabilidad completa: MTC, CoC y informes de recubrimiento con cada pedido

Póngase en contacto con Nuote Metals hoy para solicitar un paquete de muestra o un paquete de cumplimiento para su proyecto de remaches semitubulares con cabeza de armadura.
